Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 1200x1200 mm | Chiều cao giàn: | 750mm |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Đường kính khoan tối đa: | Φ60mm |
| Chiều rộng khe chữ T: | 18mm | Đường kính khai thác: | M3-M28 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22kw |

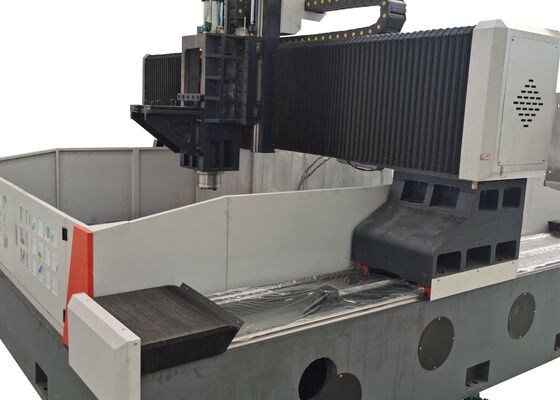

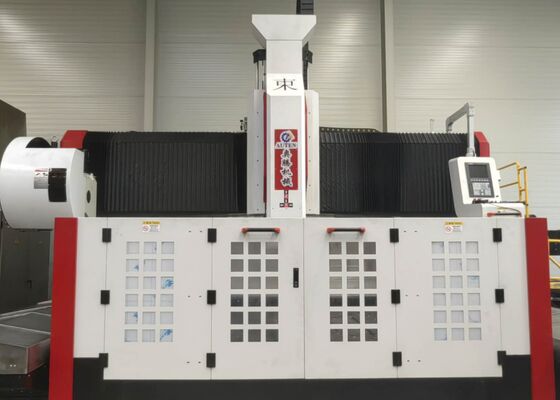

Máy khoan bích thép tấm CNC loại cổng thiết kế mới M3-28 Đường kính taro
Giới thiệu sản phẩm
Máy khoan phay CNC loại cổng được thiết kế đặc biệt để thực hiện các thao tác khoan, doa, taro và phay trên các chi tiết dạng tấm và các bộ phận kết cấu. Khả năng gia công của nó mở rộng cho các chi tiết như bích, đĩa, vòng và tấm phẳng, với các thông số về độ dày tuân thủ nghiêm ngặt phạm vi gia công hiệu quả được chỉ định của máy. Máy hỗ trợ gia công cả lỗ thông và lỗ không thông trên các chi tiết vật liệu đơn và vật liệu composite. Với điều khiển kỹ thuật số hoàn toàn trong suốt quá trình gia công, máy đảm bảo sự dễ dàng vận hành và hiệu quả vượt trội. Máy lý tưởng cho sản xuất tự động, mang lại kết quả có độ chính xác cao và đáp ứng nhu cầu của môi trường sản xuất đa dạng và quy mô lớn.
Thông số kỹ thuật:
| Kích thước chi tiết | DxR | 1200x1200 mm |
| Chiều cao cổng | 750 mm | |
| Bàn máy | Chiều rộng rãnh T | 18mm |
| Đầu khoan | Số lượng. | 1 |
| Côn trục chính | BT50 | |
|
Đường kính khoan tối đa (Thép carbon thông thường) |
Φ60 mm | |
| Đường kính taro | M3-M28 | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính Servo | 22kW | |
| Khoảng cách từ đầu dưới trục chính đến bàn máy | 200-750mm | |
|
Di chuyển ngang của đầu máy(Trục X) |
Hành trình ngang tối đa | 1200 mm |
| Tốc độ di chuyển ngang | 0~8 vòng/phút | |
| Công suất động cơ servo cho chuyển động ngang | 2.4kW | |
| Di chuyển dọc cổng (Trục Y) | Hành trình tiến tối đa | 1200 mm |
| Tốc độ di chuyển tiến | 0~8 m/phút | |
| Công suất động cơ servo tiến | 2.4kW | |
| Chuyển động tiến ram dọc (Trục Z) | Hành trình tối đa | 550 mm |
| Tốc độ di chuyển | 0~8 m/phút | |
| Công suất động cơ servo | 2.8kW (Phanh) | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | DxRxC | 4000x3800x2800 mm |
Tính năng sản phẩm
1. Hệ thống truyền động:
Các thanh dẫn hướng và con trượt có độ chính xác cao, nhập khẩu từ Đài Loan, được thiết kế để mang lại hiệu suất hoạt động mượt mà đồng thời nâng cao đáng kể khả năng chịu tải nặng của thiết bị.
Trục X và trục Z được trang bị lần lượt hai và bốn thanh dẫn hướng tuyến tính lăn, đóng vai trò là các phần tử dẫn hướng và chịu tải cho chuyển động ngang và dọc. Cấu hình này đáp ứng đầy đủ các yêu cầu kỹ thuật cho các hoạt động khoan tốc độ cao. Đối với truyền động, trục X và trục Z sử dụng động cơ servo AC để dẫn động vít me bi chính xác, chuyển đổi chuyển động quay thành dịch chuyển tuyến tính chính xác.
Trục Y được trang bị hai thanh dẫn hướng tuyến tính lăn hạng nặng, mỗi thanh có hai con trượt ray vuông để tạo thành cơ cấu trượt trục Y. Thiết kế này không chỉ đáp ứng các yêu cầu về độ cứng và độ bền cao của khung cổng mà còn mang lại nhiều ưu điểm kỹ thuật, bao gồm hệ số ma sát thấp, tốc độ di chuyển cao, khả năng giảm rung tuyệt vời và tuổi thọ kéo dài. Đối với truyền động, trục Y sử dụng công nghệ dẫn động đồng bộ bằng động cơ servo, dẫn động các vít me bi đồng thời, do đó cho phép chuyển động qua lại của bàn máy trục Y để đạt được các hoạt động gia công CNC chính xác.
2. Hệ thống bôi trơn tự động và cơ chế bảo vệ:
Máy công cụ này được trang bị hệ thống bôi trơn tự động định lượng theo từng phần, sản xuất tại Đài Loan, đảm bảo bôi trơn kỹ lưỡng, không góc chết cho các bộ phận chuyển động như thanh dẫn hướng, trục vít me và thanh răng, do đó kéo dài hiệu quả tuổi thọ của máy công cụ. Trục X và trục Y được lắp đặt các nắp bảo vệ chống bụi, trong khi các tấm chắn nước được lắp đặt xung quanh bàn máy để cung cấp sự bảo vệ nâng cao trong quá trình hoạt động.
3. Hệ thống cấp làm mát trung tâm:
Máy công cụ này được trang bị hệ thống cấp làm mát trung tâm tiêu chuẩn. Hệ thống tuần hoàn chất làm mát bên trong có hiệu quả ngăn chặn mạt sắt bám vào dao trong quá trình gia công, giảm mài mòn dao, kéo dài tuổi thọ dao và cải thiện độ bóng bề mặt của chi tiết. Đầu ra chất làm mát áp suất cao tại đầu dao đảm bảo bảo vệ đáng tin cậy cho cả bề mặt chi tiết và khớp nối quay tốc độ cao, ngăn ngừa tắc nghẽn do tạp chất và nâng cao chất lượng chi tiết tổng thể và hiệu quả hoạt động.
Thiết bị công nghiệp CNC loại cổng hiệu suất cao này, được thiết kế cho các ứng dụng khoan và đánh dấu tấm kim loại, được chế tạo tỉ mỉ để gia công chính xác các chi tiết dạng tấm và các bộ phận kết cấu. Được tối ưu hóa đặc biệt để gia công các chi tiết như bích, đĩa, vòng và tấm phẳng, thiết bị tuân thủ một thông số kỹ thuật quan trọng là độ dày của các chi tiết này phải tuân thủ nghiêm ngặt các thông số gia công hiệu quả được cài đặt sẵn của máy.
Trong các nhà máy sản xuất kết cấu thép, thiết bị này thực hiện các hoạt động khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp nền tảng vững chắc cho việc lắp ráp ổn định các khung thép. Trong lĩnh vực năng lượng gió, thiết bị cung cấp các giải pháp gia công có độ chính xác cao cho các tháp tuabin gió và bích - một quy trình thiết yếu đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường khắc nghiệt (ví dụ: gió mạnh, biến động nhiệt độ). Đối với các dự án xây dựng cầu, thiết bị gia công các dầm cầu và giá đỡ, cho phép tạo ra các kết nối ổn định và bền vững được thiết kế để chịu tải trọng động trong suốt tuổi thọ hoạt động lâu dài của cầu.
