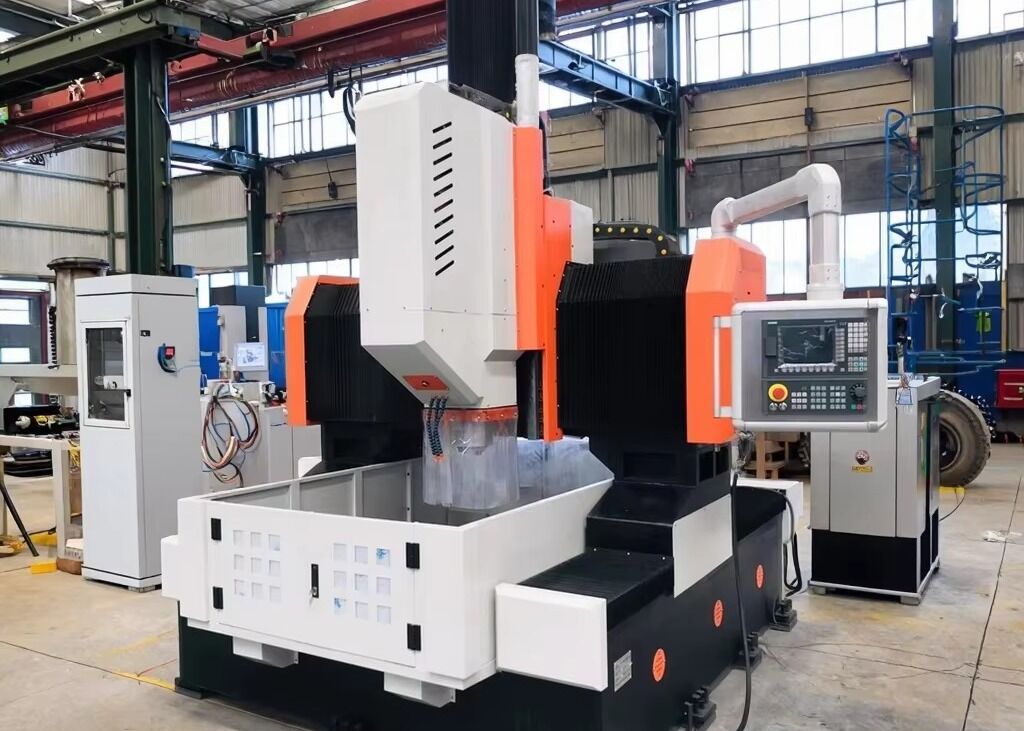

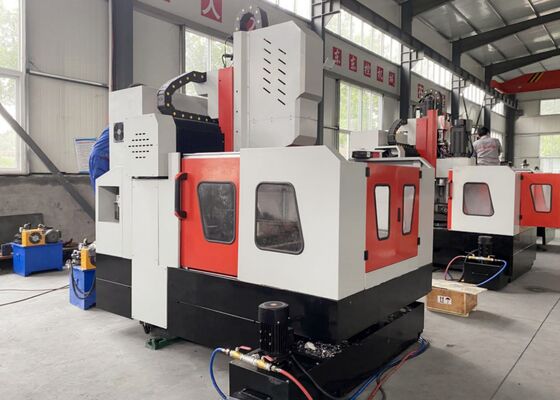

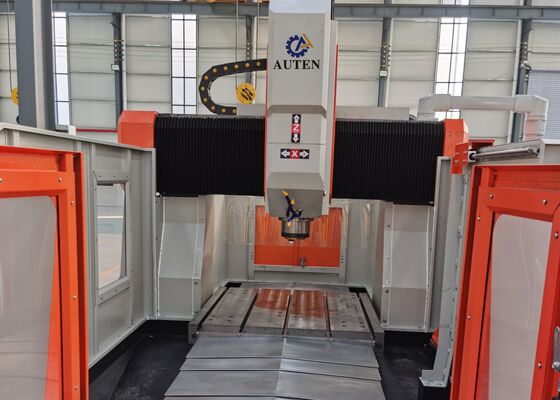

Máy khoan CNC mặt bích kim loại tấm có bộ thay dao tự động, đường kính khoan 80mm

Máy khoan tấm kim loại mặt bích CNC với bộ thay dao tự động, đường kính khoan 80mm

Ứng dụng:

Máy khoan và phay kiểu cổng CNC cho tấm thép chủ yếu được sử dụng trong quá trình gia công các bộ phận như tấm ống, mặt bích, vòng bi, bộ trao đổi nhiệt và các bộ phận khác trong các ngành công nghiệp như hóa dầu, năng lượng hạt nhân, năng lượng gió, nồi hơi và kết cấu thép. Nó có khả năng khoan tốc độ cao bằng cách sử dụng mũi khoan cacbua với làm mát bên trong hoặc mũi khoan xoắn tốc độ cao với làm mát bên ngoài. Máy hỗ trợ nhiều chức năng, bao gồm khoan, vát mép, ta rô, phay và doa. Hơn nữa, nó có thể được trang bị đầu góc phải tự động tùy chọn để thực hiện các thao tác khoan, ta rô và phay bên.

Thông số kỹ thuật:

Tính năng sản phẩm

1. Máy khoan, phay và đánh dấu tấm và mặt bích bao gồm một số thành phần chính, bao gồm đế, thanh trượt dọc, cổng, thanh trượt ngang, bộ phận nạp dọc, trục chính khoan và phay, bàn làm việc, hệ thống làm mát, hệ thống loại bỏ phoi tự động, hệ thống bôi trơn tự động, hệ thống khí nén, hệ thống điện và các bộ phận thiết yếu khác.

2. Đầu khoan trượt servo của máy cắt tấm thép CNC có khả năng thực hiện các thao tác khoan, khoét, ta rô, vát mép và phay rãnh. Nó có thể hoạt động cùng với các bộ phận khác hoặc độc lập. Trục chính khoan được trang bị trục chính do Đài Loan sản xuất chính xác (làm mát bên trong) có lỗ côn BT50 và được tích hợp với cơ chế đột tự động bằng lò xo cánh bướm. Cấu hình này tạo điều kiện thay dao dễ dàng thông qua thanh nối và hệ thống nới lỏng dao bằng xi lanh thủy lực, cho phép thay đổi nhanh chóng giữa mũi khoan hoặc dao phay.

3. Cấu trúc của máy khoan và đánh dấu được trang bị các hướng dẫn tuyến tính có độ chính xác cao, đảm bảo chuyển động liền mạch. Động cơ servo AC điều khiển dây đai đồng bộ và các cụm vít bi chính xác, đảm bảo độ chính xác vượt trội.

4. Khung và cổng của máy cổng tấm kim loại được chế tạo từ vật đúc hoặc tấm thép chất lượng cao được hàn. Các thành phần này trải qua quá trình ủ nhiệt độ cao trước khi gia công, sau đó là quá trình ủ thứ hai sau khi bán hoàn thiện để giảm căng thẳng bên trong. Sau đó, chúng được gia công chính xác để đảm bảo độ chính xác và ổn định.

Máy cắt tấm cổng CNC là một giải pháp công nghiệp hiệu suất cao, được thiết kế cẩn thận để gia công chính xác các bộ phận và các yếu tố kết cấu dạng tấm. Thiết bị này được cấu hình đặc biệt để xử lý các phôi như mặt bích, đĩa, vòng và tấm phẳng, với quy định chính là độ dày của các phôi này vẫn nằm trong khả năng gia công hiệu quả được chỉ định của máy.

Trong các xưởng chế tạo kết cấu thép, máy khoan tấm này thực hiện các thao tác khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp một nền tảng đáng tin cậy cho việc lắp ráp ổn định các khung thép. Trong lĩnh vực năng lượng gió, nó cung cấp gia công có độ chính xác cao cho tháp và mặt bích tuabin gió—một quy trình thiết yếu đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường đầy thách thức (ví dụ: gió lớn, dao động nhiệt độ). Đối với các dự án xây dựng cầu, thiết bị xử lý dầm cầu và các bộ phận hỗ trợ, đảm bảo tạo ra các kết nối ổn định và bền bỉ có khả năng chịu được tải trọng động trong suốt thời gian sử dụng kéo dài của cầu.
