Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước phôi: | 4000x8000mm | Chiều rộng khe chữ T của Bàn làm việc (mm): | 28 |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Tối đa. Đường kính khoan (mm): | Φ90 |
| Tối đa. Độ dày (mm): | ≤300 | Đường kính khai thác: | M3-M36 |
| Tốc độ trục chính (R/Min): | 30~3000 | Công suất động cơ trục chính của servo (KW): | 30/22/37 |

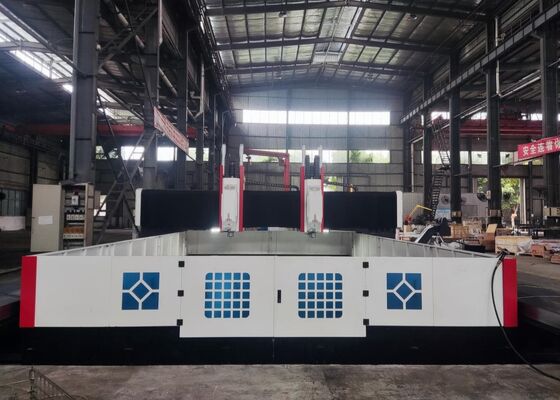

Máy khoan mặt bích tấm CNC tự động BT50 với bộ điều khiển PLC
Giới thiệu sản phẩm:
Máy khoan giàn CNC này chủ yếu được sử dụng để gia công các tấm ống, mặt bích, vòng bi, bộ trao đổi nhiệt và các bộ phận khác trong các ngành công nghiệp như hóa dầu, năng lượng hạt nhân, năng lượng gió, nồi hơi và kết cấu thép. Nó có khả năng khoan tốc độ cao bằng mũi khoan cacbua có làm mát bên trong hoặc sử dụng mũi khoan xoắn tốc độ cao có làm mát bên ngoài. Máy hỗ trợ một loạt các chức năng, bao gồm khoan, vát mép, ta rô, phay và doa. Ngoài ra, nó có thể được trang bị đầu góc phải tự động tùy chọn để khoan, ta rô và phay bên.
Cấu hình sản phẩm:
| Model | PHD4080 | |
| Kích thước phôi | DxR (mm) | 4000x8000 |
| Chiều rộng rãnh T của Bàn làm việc (mm) | 28 | |
| Đầu khoan điện | Số lượng | 1 hoặc 2 |
| Côn trục chính | BT50 | |
| Đường kính khoan tối đa (mm) | Φ90 | |
| Độ dày tối đa (mm) | ≤300 | |
| Đường kính ta rô | M3-M36 | |
| Tốc độ trục chính (v/phút) | 30~3000 | |
| Công suất động cơ trục chính servo (kW) | 22/30/37 | |
| Chuyển động ngang của đầu điện (trục X) | Hành trình ngang tối đa (mm) | 4000 |
| Tốc độ di chuyển ngang (v/phút) | 0~6 | |
| Công suất động cơ servo cho chuyển động ngang (kW) | 3.6 | |
| Chuyển động dọc giàn (trục Y) | Hành trình nạp tối đa (mm) | 8000 |
| Tốc độ di chuyển nạp (m/phút) | 0~6 | |
| Công suất động cơ servo nạp (kW) | 3.6/5.5 | |
| Chuyển động nạp ram dọc (trục Z) | Hành trình tối đa (mm) | 1400 |
| Tốc độ di chuyển (m/phút) | 0~4 | |
| Công suất động cơ servo (kW) | 3.6 | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| Hệ thống điện | Hệ thống CNC | SIEMENS/ FAGOR/ KND/ GSK |
| Bộ thay dao | Kiểu đĩa (Tùy chọn) | 24 vị trí dao |
| Kích thước tổng thể | DxRxC (m) | 13x6.9x6.2 |
Tính năng sản phẩm
1. Máy khoan mặt bích bao gồm giường, thanh trượt dọc, giàn, thanh trượt ngang, bộ phận nạp dọc, đầu điện khoan và phay, bàn làm việc, hệ thống làm mát, hệ thống loại bỏ phoi tự động, hệ thống bôi trơn tự động, hệ thống khí nén, hệ thống điện và các bộ phận chính khác.

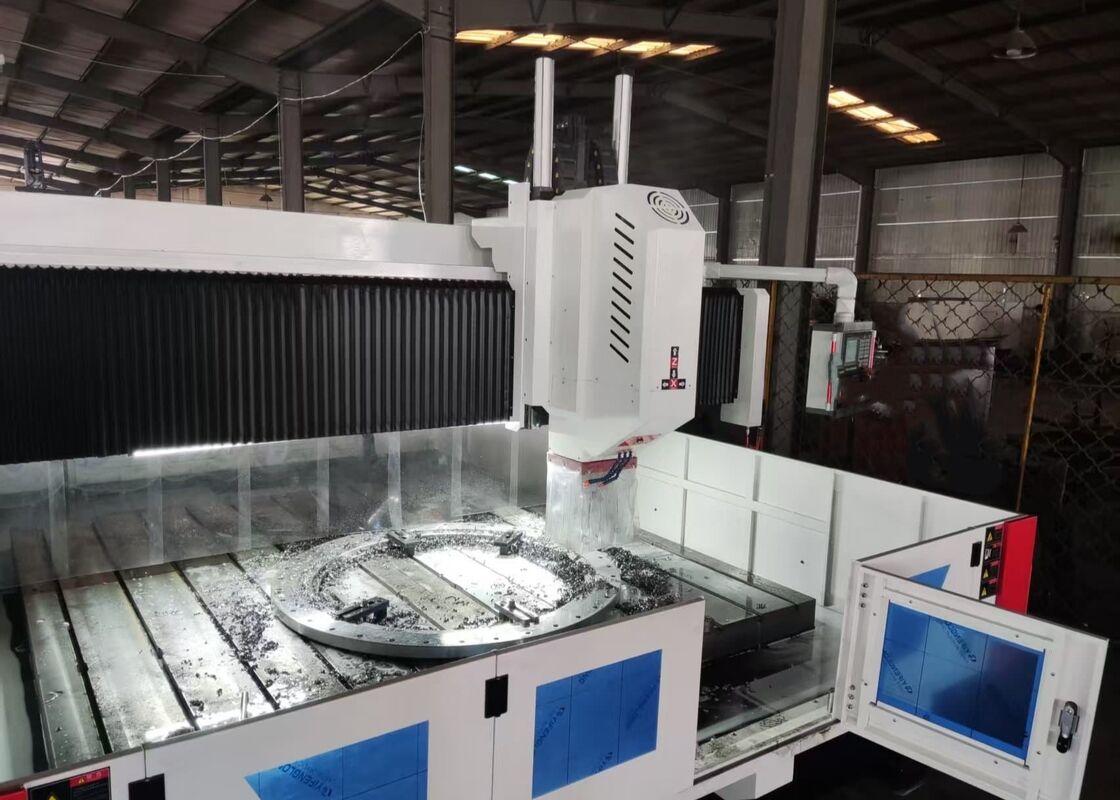

2. Máy khoan tấm CNC có đầu điện khoan trượt servo có khả năng khoan, khoét, ta rô, vát mép và phay rãnh. Các chức năng này có thể hoạt động đồng thời hoặc độc lập. Trục chính khoan là trục chính chính xác do Đài Loan sản xuất (làm mát bên trong) với côn BT50 và nó kết hợp cơ chế chuốt tự động bằng lò xo cánh bướm. Máy có thể được trang bị mũi khoan hoặc dao phay thông qua thanh nối và nhả dao bằng xi lanh thủy lực, giúp thay dao hiệu quả và tiện lợi.
3. Máy khoan CNC tốc độ cao được trang bị hướng dẫn tuyến tính có độ chính xác cao, đảm bảo chuyển động trơn tru. Động cơ servo AC điều khiển dây đai đồng bộ và cặp vít me bi chính xác, đảm bảo độ chính xác vượt trội.
4. Thân và giàn của máy khoan CNC được chế tạo từ vật liệu đúc hoặc tấm thép hàn chất lượng cao. Các bộ phận này trải qua quá trình ủ nhiệt độ cao trước khi gia công, sau đó là ủ lần thứ hai sau khi bán hoàn thiện để loại bỏ ứng suất dư, đảm bảo hiệu suất ổn định và chính xác trong suốt quá trình gia công.
5. Máy khoan tấm được trang bị một số rãnh T ngang trên bàn làm việc, cho phép kẹp chặt các đồ gá và tấm. Thiết bị kẹp mâm cặp tự định tâm bốn hàm tùy chọn giúp tăng đáng kể hiệu quả sản xuất cho quá trình gia công hàng loạt.
6. Máy sử dụng hệ thống CNC Siemens của Đức, hệ thống CNC FAGOR của Tây Ban Nha hoặc hệ thống KND của Trung Quốc. Tọa độ khoan có thể được chuyển đổi liền mạch giữa CAD và CAM, hợp lý hóa việc lập trình, lưu trữ, hiển thị và giao tiếp. Giao diện người dùng bao gồm bù lỗi, báo động tự động và các tính năng tương tác giữa người và máy tính. Vị trí lỗ phôi có thể được nhập thông qua bàn phím, USB, mạng hoặc đồ họa CAD, với việc tự động tạo các chương trình gia công. Các chức năng xem trước và kiểm tra trước khi khoan đảm bảo hơn nữa sự dễ dàng vận hành.
7. Máy được trang bị bộ tìm cạnh quang điện, cho phép định vị phôi nhanh chóng và chính xác. Ngoài ra, ổ chứa đĩa 24 dụng cụ tùy chọn hoặc ổ chứa dụng cụ tuyến tính giúp tăng cường đáng kể hiệu quả gia công.
8. Máy được trang bị băng tải phoi tự động và hệ thống bôi trơn tự động. Hệ thống làm mát có cả bơm làm mát bên trong áp suất cao và bơm làm mát bên ngoài áp suất thấp, mang lại sự linh hoạt khi sử dụng làm mát bên trong hoặc bên ngoài.
Máy cắt tấm giàn CNC là một giải pháp công nghiệp bền bỉ, được thiết kế chuyên nghiệp để gia công chính xác các bộ phận dạng tấm và các yếu tố kết cấu. Thiết bị này được tối ưu hóa đặc biệt để xử lý các phôi như mặt bích, đĩa, vòng và tấm phẳng, với điều kiện độ dày vật liệu nằm trong phạm vi gia công hiệu quả đã xác định của máy.
Trong các cơ sở sản xuất kết cấu thép, máy khoan tấm này thực hiện các thao tác khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp một nền tảng đáng tin cậy để lắp ráp vững chắc các khung thép. Trong ngành năng lượng gió, nó cung cấp khả năng gia công có độ chính xác cao cho tháp và mặt bích tuabin gió—các quy trình quan trọng đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường khắc nghiệt (chẳng hạn như gió lớn và sự thay đổi nhiệt độ). Đối với các dự án xây dựng cầu, thiết bị này gia công dầm cầu và các bộ phận hỗ trợ, đảm bảo tạo ra các kết nối ổn định và bền bỉ có khả năng chịu được tải trọng động trong suốt thời gian sử dụng kéo dài của cầu.
