Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi chiều rộng chùm tia H (mm): | 100~1000 | Phạm vi chiều cao dầm H (mm): | 100~500 |
|---|---|---|---|
| Phạm vi chiều rộng thép kênh (mm): | 100~1000 | Phạm vi chiều cao thép kênh (mm): | 100~250 |
| Tối đa. độ dày phôi (mm): | 80 | Tối đa. chiều dài phôi (m): | 12 hoặc 15 (tùy chọn) |
| Lỗ trục chính côn: | BT40 | Đường kính khoan tối đa (mm): | 40 |
| Làm nổi bật: | Máy khoan dầm CNC 26mm,Máy khoan trục chính BT50,Máy cắt xén và đánh dấu dầm CNC |
||

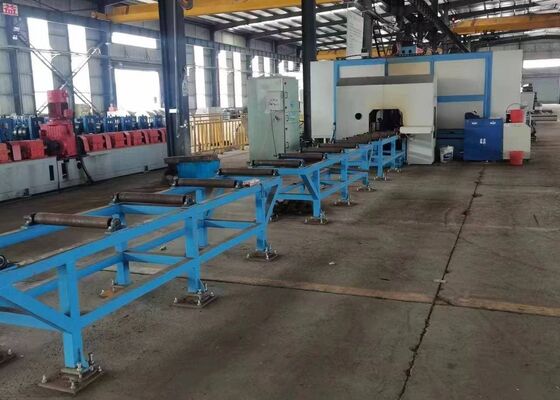

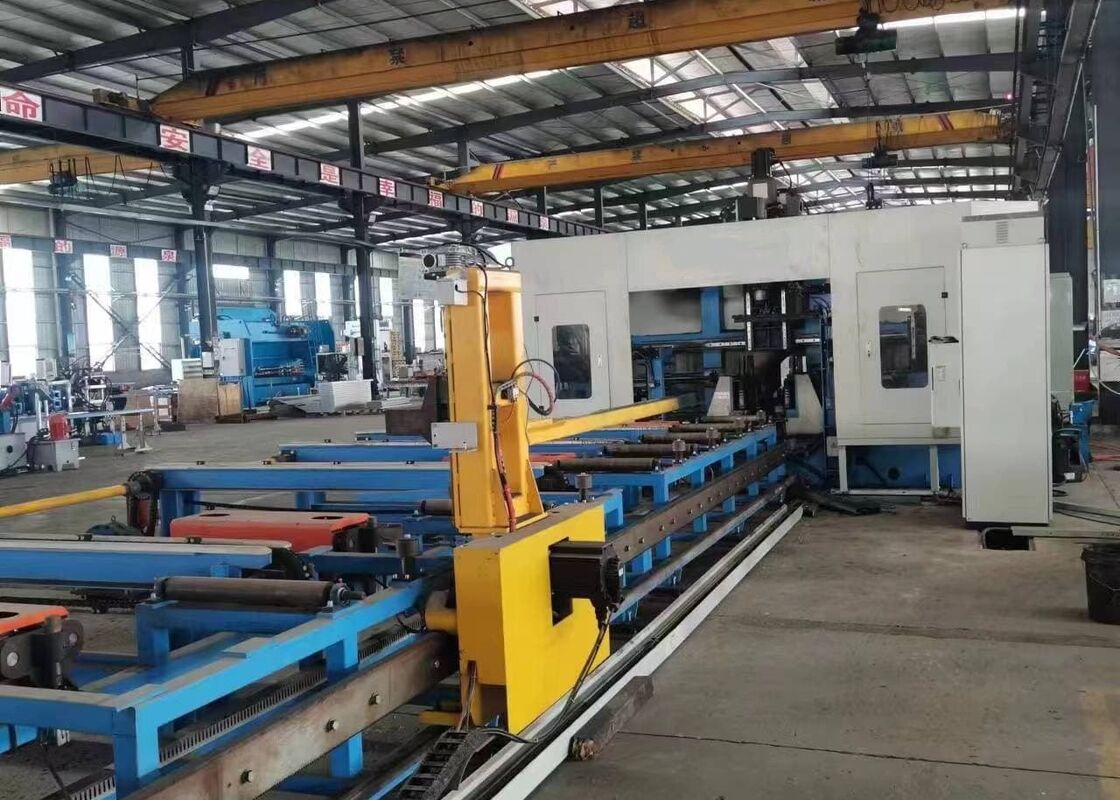

Máy khoan dầm CNC đường kính 26mm, máy cắt dầm CNC, máy khoan dầm CNC BT50
Giới thiệu sản phẩm:
Máy khoan dầm chữ H CNC chủ yếu được sử dụng để khoan, taro, đánh dấu và rạch trên thép hình chữ H, thép kênh, thép góc và các vật liệu thép khác. Máy được ứng dụng rộng rãi trong ngành kết cấu thép, bao gồm các lĩnh vực như xây dựng, nhà xưởng, tháp điện, kết cấu lưới.
1. Thiết bị khoan thiết yếu và chuyên dụng cho ngành xây dựng kết cấu thép.
2. Có khả năng khoan đồng thời lỗ trên ba mặt của dầm chữ H và thép kênh với độ chính xác cao và hiệu quả vượt trội.
3. Được trang bị 7 trục CNC, cho phép cấp liệu và định vị tự động và chính xác.
4. Có khả năng nhận dạng bản vẽ chi tiết AUTOCAD và DSTV, chuyển đổi chúng thành chương trình gia công.
Thông số sản phẩm:
| Model | BHD1000/3 |
| Phạm vi chiều rộng dầm chữ H (mm) | 100~1000 |
| Phạm vi chiều cao dầm chữ H (mm) | 100~500 |
| Phạm vi chiều rộng thép kênh (mm) | 100~1000 |
| Phạm vi chiều cao thép kênh (mm) | 100~250 |
| Độ dày phôi tối đa (mm) | 80 |
| Chiều dài phôi tối đa (m) | 12 hoặc 15 (tùy chọn) |
| Số lượng trục khoan | Tổng cộng 3 trục, mỗi trục trên bộ phận trên, bên trái và bên phải tương ứng |
| Côn trục chính | BT40 |
| Đường kính khoan tối đa (mm) | 40 |
| Công suất động cơ trục chính (kW) | 11/15 |
| Tốc độ trục chính (vòng/phút) | 100~3000 |
| Tốc độ cấp phôi trục chính (m/phút) | 0~10 |
| Tốc độ cấp phôi trục X (m/phút) | 0~20 |
| Số lượng băng gá dao | 3 |
| Loại và dung lượng băng gá dao | Loại hàng, 3x4 (tùy chọn) |
| Bộ phận đánh dấu (tùy chọn) | Đánh dấu bằng đĩa, 36 ký tự, kích thước ký tự Φ10mm |
| Hệ thống CNC | Đức, Nhật Bản, Trung Quốc INVTPhương pháp làm mát |
| Làm mát bằng phun sương, làm mát bên trong + làm mát bên ngoài | Kích thước tổng thể máy (m) |
| Khoảng 33x5.5x3.5 | Tổng công suất (kW) |
| Khoảng 60 | Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. |
| Tính năng sản phẩm: | |
1. Cơ cấu cấp phôi của máy cưa dầm sử dụng cơ cấu kẹp và cấp phôi điều khiển bằng CNC, đảm bảo hoạt động tốc độ cao và độ chính xác định vị cao.
2. Ba trục chính tốc độ cao BT40 được sử dụng để khoan ba mặt của dầm chữ H. Được trang bị mũi khoan carbide, các trục chính có thể đạt tốc độ quay lên tới 3000 vòng/phút. Thiết kế này mang lại hiệu quả gia công cao và kết quả khoan tuyệt vời. Mạt kim loại sinh ra trong quá trình khoan được loại bỏ hiệu quả bằng băng tải xích.
3. Dây chuyền khoan dầm CNC có hệ thống làm mát bằng sương, cung cấp khả năng làm mát cả bên trong và bên ngoài. Mỗi bộ phận trục khoan được trang bị vòi phun làm mát bên ngoài và đầu nối làm mát bên trong riêng, có thể lựa chọn dựa trên yêu cầu khoan cụ thể. Làm mát bên trong và bên ngoài có thể được sử dụng độc lập hoặc đồng thời.
4. Hệ thống thay dao tự động (ATC) có thể được lắp đặt theo yêu cầu của khách hàng, loại bỏ nhu cầu thay dao thủ công. Điều này nâng cao hiệu quả thời gian và cải thiện đáng kể năng suất tổng thể.
5. Máy khoan dầm có thể được trang bị tùy chọn hệ thống đánh dấu bằng đĩa thủy lực. Đĩa được định vị chính xác bằng động cơ servo và có khả năng đánh dấu 36 ký tự khác nhau một cách nhanh chóng và hiệu quả.
6. Chức năng rạch và taro tự động thay thế các phương pháp rạch thủ công truyền thống. Các dụng cụ rạch được sử dụng để đánh dấu vị trí cho quá trình hàn tiếp theo trên cánh và bụng dầm chữ H, nâng cao cả độ chính xác và hiệu quả thời gian. Ngoài ra, có thể thực hiện taro trên cánh và bụng dầm chữ H, giúp tăng đáng kể hiệu quả sản xuất.
7. Việc kẹp phôi trong quá trình cấp liệu và gia công trên máy khoan dầm CNC được quản lý bởi hệ thống thủy lực, điều khiển nâng dọc của kẹp, kẹp đẩy ngang và cố định, nới lỏng kẹp. Hoạt động thủy lực này đảm bảo độ tin cậy và ổn định của thiết bị trong quá trình hoạt động.
8. Hệ thống điều khiển bao gồm một máy tính trung tâm và một PLC, tích hợp các thành phần chính từ các thương hiệu quốc tế nổi tiếng. Hệ thống hỗ trợ nhiều phương pháp lập trình, cho phép người vận hành dễ dàng chỉnh sửa nhiều chương trình khác nhau. Dữ liệu thiết kế kết cấu được tạo ra bởi các hệ thống của bên thứ ba như AutoCAD hoặc TEKLA Structures, bao gồm các tệp DXF và DSTV, có thể được nhập liền mạch.
Trong các buổi trình diễn mẫu, máy khoan, đánh dấu và cắt dầm kim loại tấm CNC thể hiện hiệu quả khả năng gia công khi làm việc với các mẫu dầm chữ H tiêu chuẩn (có độ rộng cánh và độ dày bụng khác nhau) cũng như các mẫu thép kênh có kích thước khác nhau. Các mẫu được trưng bày trong các buổi trình diễn này minh họa rõ ràng khả năng của máy trong việc đạt được vị trí lỗ chính xác, ren taro sạch sẽ và các mẫu đánh dấu rõ ràng — hoàn toàn làm nổi bật độ chính xác và độ tin cậy của máy trong các ứng dụng thực tế.
Máy khoan, đánh dấu và cắt dầm chữ H CNC tốc độ cao chủ yếu được sử dụng trong các nhà máy chế tạo kết cấu thép và các dự án xây dựng cầu. Trong các xưởng kết cấu thép, máy thực hiện gia công chính xác trên dầm chữ H được sử dụng trong khung và kết cấu đỡ, cung cấp nền tảng vững chắc cho việc lắp ráp kết cấu thép ổn định. Trong xây dựng cầu, máy thực hiện khoan có độ chính xác cao trên dầm chữ H, nâng cao tính toàn vẹn cấu trúc của cầu và cho phép chúng chịu tải trọng dài hạn một cách hiệu quả. Với hiệu quả hoạt động vượt trội, máy cung cấp sự hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, đảm bảo tiến độ suôn sẻ của các dự án liên quan.
