Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2000x2000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-150 | Đường kính khoan tối đa: | 50 mm |
| Max.thickness: | ≤160 mm | Đường kính khai thác: | M3-M28 |
| Chiều rộng khe chữ T: | 28mm | Công suất động cơ trục chính servo: | 22KW |
| Làm nổi bật: | Máy khoan giàn CNC 250mm,Máy khoan thép trục chính servo 30KW,Máy khoan tấm kim loại CNC |
||

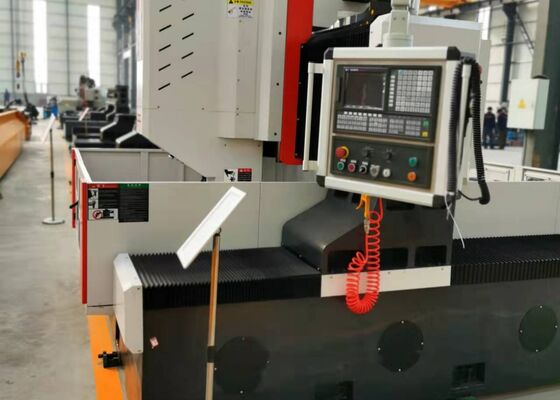

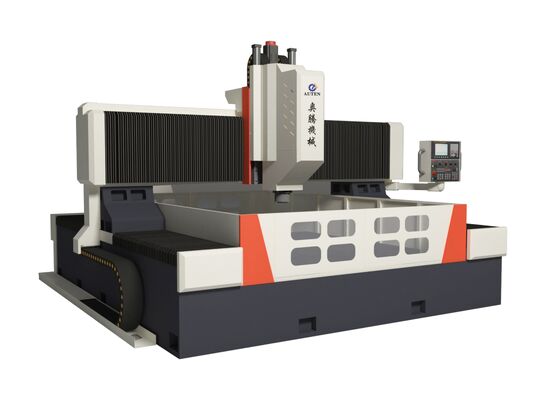

250mm Độ dày CNC Gantry kim loại tấm thép máy khoan 22/30KW Servo Spindle động cơ sức mạnh
Sản phẩm giới thiệu:
Máy khoan và máy mài CNC kiểu gantry chủ yếu được thiết kế để gia công các tấm ống, vòm, vòng bi, bộ trao đổi nhiệt và các thành phần khác trong các lĩnh vực như hóa dầu,năng lượng hạt nhân, năng lượng gió, nồi hơi và cấu trúc thép. Nó hỗ trợ các hoạt động khoan tốc độ cao bằng cách sử dụng khoan carbide với làm mát bên trong hoặc khoan xoắn tốc độ cao với làm mát bên ngoài.Chiếc máy đa năng này thực hiện nhiều nhiệm vụ khác nhauNgoài ra, nó có thể được trang bị một đầu góc phải tự động tùy chọn để cho phép các chức năng khoan bên, chạm và mài.
Cấu hình sản phẩm:
| Mô hình | PHD1010 | PHD2016 | PHD2020 | PHD3030 | PHD4080 | |
| Workpiece size | LxW (mm) | 1000x1000 | 2000x1600 | 2000x2000 | 3000x3000 | 4000x8000 |
| Chiều rộng khe T của bàn làm việc (mm) | 28 | 28 | 28 | 28 | 28 | |
| Drilling power head | Qty. | 1 | 1 | 1 | 1 hoặc 2 | 1 hoặc 2 |
| Máy thu tròn | BT2 | BT50 | BT50 | BT50 | BT50 | |
| Chuỗi đường kính khoan tối đa (mm) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| Độ dày tối đa (mm) | ≤ 180 | ≤ 180 | ≤ 250 | ≤ 300 | ≤ 300 | |
| Tapping diameter | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| Tốc độ quay của trục (r/min) | 30 ~ 3000 | 30 ~ 3000 | 30 ~ 3000 | 30 ~ 3000 | 30 ~ 3000 | |
| Sức mạnh động cơ trục phụ (kW) | 11 | Hình ảnh của người đàn ông, 15/8 | 22/30 | 22/30/37 | 22/30/37 | |
| Chuyển động bên của đầu động cơ (trục X) | Max.horizontal stroke (mm) | 1000 | 1600 | 2000 | 3000 | 4000 |
| Tốc độ di chuyển bên (r/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| Sức mạnh của động cơ servo cho chuyển động bên (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
Gantry longitudinal movement (Y axis)
|
Max. feed stroke (mm) | 1000 | 2000 | 2000 | 3000 | 8000 |
| Tốc độ di chuyển thức ăn (m/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| Sức mạnh của động cơ servo cấp (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6/5.5 | |
| Vertical ram feed motion (Z axis) | Max. stroke (mm) | 400 | 400 | 800 | 1000 | 1400 |
| Tốc độ di chuyển (m/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~4 | |
| Sức mạnh động cơ servo (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C (mm) | ±0,02/1000 | ±0,02/1000 | ± 0,015/1000 | ± 0,015/1000 | ± 0,015/1000 |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0,01/1000 | ±0,01/1000 | ±0,01/1000 | ±0,01/1000 | ±0,01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK | ||||
| Thay đổi công cụ | Loại đĩa (Tự chọn) | 24 vị trí công cụ | ||||
| Kích thước tổng thể | LxWxH (m) | 3.2x2.2x2.2 | 4.4x3.2x2.7 | 5.3x3.8x2.7 | 6.6x4.9x2.9 | 13x6.9x6.2 |
Tính năng sản phẩm
1Bảng và miếng lót khoan, xay, và đánh dấu máy bao gồm một số thành phần thiết yếu, bao gồm giường, trượt theo chiều dọc, gantry, trượt ngang, đơn vị thức ăn dọc,đinh khoan và xay, bàn làm việc, hệ thống làm mát, hệ thống loại bỏ chip tự động, hệ thống bôi trơn tự động, hệ thống khí nén, hệ thống điện và các yếu tố quan trọng khác.
2. Đầu khoan điện trượt chạy bằng servo của máy cắt tấm thép CNC có khả năng thực hiện các hoạt động khoan, chọc, chạm, châm và nghiền rãnh.Nó có thể hoạt động cùng với các đơn vị khác hoặc độc lậpVòng khoan được trang bị một vòng cao độ chính xác của Đài Loan (có tính năng làm mát bên trong) với một lỗ thuần BT50, và kết hợp một cơ chế mở tự động xuân bướm.Cấu hình này tạo điều kiện thuận tiện thay đổi công cụ thông qua việc sử dụng một thanh kết nối và một hệ thống tháo rời công cụ xi lanh thủy lực, cho phép trao đổi nhanh chóng giữa khoan và máy cắt xay.
3Cấu trúc của máy khoan và đánh dấu được trang bị các hướng dẫn tuyến tính chính xác cao, đảm bảo chuyển động trơn tru và ổn định.Một động cơ AC servo điều khiển một dây đai đồng bộ và chính xác bóng vít tập hợp, đảm bảo độ chính xác đặc biệt.
4Các bộ phận này trải qua một quá trình ủ nhiệt độ cao trước khi gia công,tiếp theo là một sự sơn lại lần thứ hai sau khi bán hoàn thiện để giảm căng thẳng bên trongSau đó, chúng được gia công chính xác để đảm bảo độ chính xác và ổn định nhất quán.
Máy cắt tấm cổng CNC là một giải pháp công nghiệp hiệu suất cao, được thiết kế chuyên nghiệp để gia công chính xác các thành phần giống như tấm và các yếu tố cấu trúc.Thiết bị này được thiết kế đặc biệt để chế biến các mảnh làm việc như miếng lót, đĩa, vòng và tấm phẳng, với điều kiện quan trọng là độ dày của các mảnh làm việc này nằm trong phạm vi gia công hiệu quả được chỉ định của máy.
Trong các cơ sở sản xuất cấu trúc thép, máy khoan tấm này thực hiện các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các thành phần kết nối,cung cấp một nền tảng vững chắc cho việc lắp ráp ổn định các khung thépTrong lĩnh vực năng lượng gió, nó cung cấp gia công chính xác cao cho tháp tuabin gió và các quy trình quan trọng để đảm bảo các thành phần này có thể chịu được các điều kiện môi trường khắt khe (ví dụ:gió mạnhĐối với các dự án xây dựng cây cầu, thiết bị xử lý vạch và hỗ trợ cây cầu,đảm bảo việc tạo ra các kết nối ổn định và linh hoạt có khả năng chịu tải năng động trong suốt thời gian sử dụng dài của cây cầu.
