Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tối đa. Kích thước chiều rộng x chiều cao: | 500 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 13000mm |
| Kênh thép: | 10#～ 40# | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 11kw | Tốc độ trục chính: | 100 ～ 3000 r/phút |
| Làm nổi bật: | Máy khoan dầm H CNC 40mm,Máy cắt dầm CNC 55KW,Thiết bị khoan dầm H 3D |
||

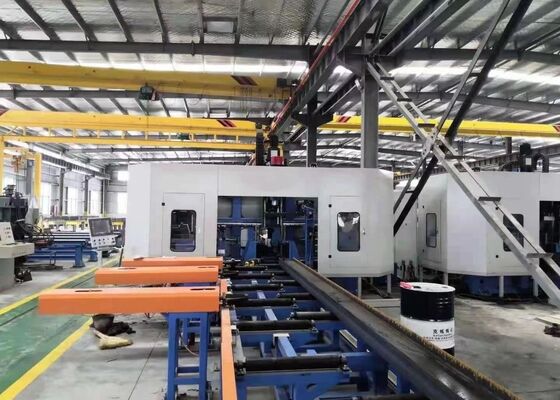

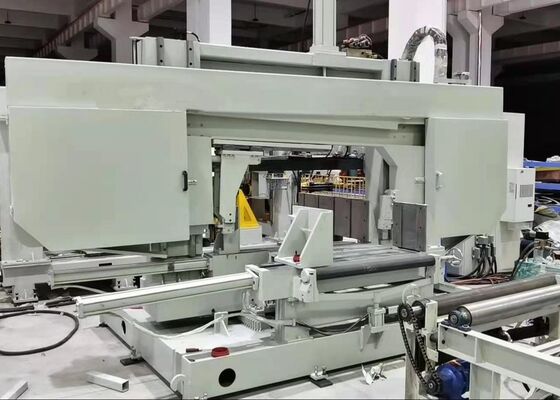

Máy khoan, cắt dầm chữ H CNC 3D dày 40mm, công suất 55KW
Ứng dụng:
Chủ yếu được sử dụng để khoan, taro ren, đánh dấu và rạch thép hình chữ H, thép kênh, thép góc và các loại thép khác. Ứng dụng của nó rất rộng rãi trong các ngành công nghiệp liên quan đến kết cấu thép, bao gồm xây dựng, nhà để xe, tháp và khung lưới.
Thông số kỹ thuật:
|
Mô hình |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
Chiều rộng dầm H phạm vi (mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
Chiều cao dầm H phạm vi (mm) |
100~500 | 100~500 | 100~500 | 100~600 |
|
Thép kênh phạm vi chiều rộng (mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
Thép kênh phạm vi chiều cao (mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
Tối đa phôi độ dày (mm) |
40 | 40 | 80 | 80 |
|
Tối đa phôi chiều dài (m) |
12 hoặc 15 (tùy chọn) | |||
|
Trục chính khoan số lượng |
Tổng cộng 3 trục chính, mỗi trục chính ở bộ phận trên, bên trái và bên phải tương ứng |
|||
|
Lỗ trục chính côn |
BT40 | BT40 | BT40 | BT40 |
|
Tối đa khoan đường kính (mm) |
40 | 40 | 40 | 40 |
|
Động cơ trục chính công suất (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
Tốc độ trục chính (vòng/phút) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
Tốc độ cấp phôi trục chính 0~400~20 |
Tốc độ cấp phôi trục X | Tốc độ cấp phôi trục X | Tốc độ cấp phôi trục X | Tốc độ cấp phôi trục X |
|
(m/phút) 0~400~20 |
0~20 | 3 | 3 | 3 |
|
3 3 |
và dung lượng | và dung lượng | và dung lượng | và dung lượng |
|
Loại hàng, 3x4 (tùy chọn) Bộ đánh dấu (tùy chọn) |
Đánh dấu bằng đĩa, 36 ký tự, kích thước ký tự Φ10mm | |||
|
Hệ thống CNC Đức, Nhật Bản, Trung Quốc INVT |
Phương pháp làm mát |
|||
| Làm mát bằng phun sương, làm mát bên trong + làm mát bên ngoài |
Kích thước tổng thể máy |
|||
| (m) | Khoảng 32x5x3.5 | |||
|
Khoảng 33x5.5x3.5 Khoảng 33x5.5x3.5 |
Khoảng 33x6x3.5 | Khoảng 55 | Khoảng 55 | Khoảng 55 |
| Khoảng 60 | Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | 2. Khoan lỗ đồng thời trên ba bề mặt của dầm H và thép kênh với độ chính xác và hiệu quả cao. | 2. Khoan lỗ đồng thời trên ba bề mặt của dầm H và thép kênh với độ chính xác và hiệu quả cao. |
3. Được trang bị 7 trục CNC, cho phép cấp phôi và định vị tự động và chính xác.
4. Có khả năng nhận dạng bản vẽ chi tiết AUTOCAD và DSTV và chuyển đổi chúng thành chương trình gia công.
Tính năng sản phẩm
1. Hệ thống cấp phôi sử dụng cơ cấu kẹp và cấp phôi bằng xe đẩy CNC, đảm bảo tốc độ cao và độ chính xác định vị cao.
2. Ba trục chính tốc độ cao BT40 được sử dụng để khoan ba bề mặt của dầm H. Hệ thống sử dụng mũi khoan cacbua, với tốc độ quay trục chính đạt tới 3000 vòng/phút. Điều này mang lại hiệu quả gia công cao và hiệu suất khoan tuyệt vời. Mạt kim loại sinh ra trong quá trình khoan được loại bỏ hiệu quả thông qua băng tải phoi dạng xích.
3. Hệ thống làm mát sử dụng làm mát bằng sương mù, cung cấp khả năng làm mát cả bên trong và bên ngoài. Mỗi bộ trục chính khoan được trang bị vòi phun làm mát bên ngoài và đầu nối làm mát bên trong riêng, có thể được lựa chọn dựa trên yêu cầu khoan. Làm mát bên trong và bên ngoài có thể được sử dụng độc lập hoặc đồng thời.
4. Hệ thống thay dao tự động (ATC) có thể được tùy chỉnh theo yêu cầu của khách hàng, loại bỏ nhu cầu thay dao thủ công, do đó tiết kiệm thời gian và nâng cao hiệu quả hoạt động.
Trong các buổi trình diễn mẫu, máy khoan, đánh dấu và cắt dầm chữ H CNC thể hiện hiệu quả khả năng gia công của mình khi làm việc với các mẫu dầm chữ H tiêu chuẩn (với độ rộng cánh và độ dày bụng khác nhau) cũng như các mẫu thép kênh có kích thước khác nhau. Các mẫu được trưng bày trong các buổi trình diễn này làm nổi bật rõ ràng khả năng của máy trong việc cung cấp vị trí lỗ chính xác, ren taro sạch sẽ và hoa văn đánh dấu rõ ràng — hoàn toàn minh chứng cho độ chính xác và độ tin cậy cao của máy trong các ứng dụng thực tế.
Máy khoan, đánh dấu và cắt dầm chữ H CNC tốc độ cao chủ yếu được sử dụng trong sản xuất kết cấu thép và các dự án xây dựng cầu. Trong sản xuất kết cấu thép, máy thực hiện gia công chính xác trên dầm chữ H được sử dụng trong các hệ thống khung và hỗ trợ, cung cấp nền tảng vững chắc cho việc lắp ráp ổn định các kết cấu thép. Trong xây dựng cầu, máy thực hiện khoan có độ chính xác cao trên dầm chữ H, không chỉ tăng cường độ bền kết cấu của cầu mà còn đảm bảo chúng có thể chịu được tải trọng dài hạn. Với hiệu quả hoạt động cao, máy cung cấp sự hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, đảm bảo tiến độ suôn sẻ của các dự án liên quan.
