Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2000x2000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-150 | Đường kính khoan tối đa: | 50 mm |
| Max.thickness: | ≤160 mm | Đường kính khai thác: | M3-M28 |
| Chiều rộng khe chữ T: | 28mm | Công suất động cơ trục chính servo: | 22KW |
| Làm nổi bật: | Máy khoan CNC hành trình ngang 2000mm,Máy khoan tấm CNC 2000x2000mm,Máy khắc CNC phôi lớn |
||

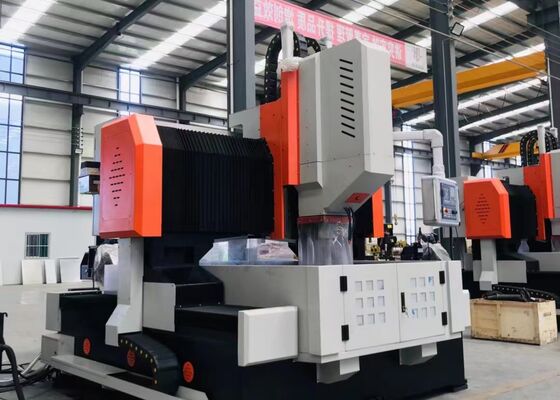

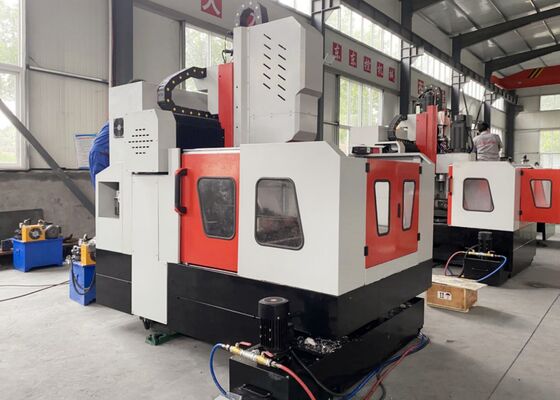

Máy khoan và đánh dấu CNC ngang 2000mm, Kích thước phôi 2000*2000mm
Ứng dụng:
Máy khoan và phay thép tấm CNC loại cổng được sử dụng chủ yếu để gia công tấm ống, mặt bích, ổ trục, bộ trao đổi nhiệt và các bộ phận khác trong các ngành công nghiệp như hóa dầu, điện hạt nhân, điện gió, nồi hơi và kết cấu thép. Máy có khả năng khoan tốc độ cao với mũi khoan cacbua có làm mát bên trong, hoặc sử dụng mũi khoan xoắn tốc độ cao với làm mát bên ngoài. Máy cung cấp một loạt các chức năng, bao gồm khoan, doa, tiện ren, phay và khoét. Ngoài ra, máy có thể được trang bị đầu góc phải tự động tùy chọn cho các hoạt động khoan, tiện ren và phay cạnh.
Thông số kỹ thuật:
| Mẫu mã | PHD1010 | PHD2016 | PHD2020 | PHD3030 | PHD4080 | |
| Kích thước phôi | Dài x Rộng (mm) | 1000x1000 | 2000x1600 | 2000x2000 | 3000x3000 | 4000x8000 |
| Chiều rộng rãnh T của bàn làm việc (mm) | 28 | 28 | 28 | 28 | 28 | |
| Đầu khoan | Số lượng. | 1 | 1 | 1 | 1 hoặc 2 | 1 hoặc 2 |
| Côn trục chính | BT40 | BT50 | BT50 | BT50 | BT50 | |
| Đường kính khoan tối đa (mm) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| Độ dày tối đa (mm) | ≤180 | ≤180 | ≤250 | ≤300 | ≤300 | |
| Đường kính tiện ren | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| Tốc độ trục chính (vòng/phút) | 30~3000 | 30~3000 | 30~3000 | 30~3000 | 30~3000 | |
| Công suất động cơ trục chính servo (kW) | 11 | 15/22 | 22/30 | 22/30/37 | 22/30/37 | |
| Di chuyển ngang của đầu khoan (trục X) | Hành trình ngang tối đa (mm) | 1000 | 1600 | 2000 | 3000 | 4000 |
| Tốc độ di chuyển ngang (vòng/phút) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| Công suất động cơ servo cho di chuyển ngang (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
Di chuyển dọc cổng (trục Y)
|
Hành trình cấp phôi tối đa (mm) | 1000 | 2000 | 2000 | 3000 | 8000 |
| Tốc độ di chuyển cấp phôi (m/phút) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| Công suất động cơ servo cấp phôi (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6/5.5 | |
| Chuyển động cấp phôi dọc ram (trục Z) | Hành trình tối đa (mm) | 400 | 400 | 800 | 1000 | 1400 |
| Tốc độ di chuyển (m/phút) | 0~8 | 0~8 | 0~8 | 0~8 | 0~4 | |
| Công suất động cơ servo (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0.02/1000 | ±0.02/1000 | ±0.015/1000 | ±0.015/1000 | ±0.015/1000 |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C (mm) | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK | ||||
| Bộ thay dao | Loại đĩa (Tùy chọn) | 24 vị trí dao | ||||
| Kích thước tổng thể | Dài x Rộng x Cao (m) | 3.2x2.2x2.2 | 4.4x3.2x2.7 | 5.3x3.8x2.7 | 6.6x4.9x2.9 | 13x6.9x6.2 |
Tính năng sản phẩm
1. Máy khoan, phay và đánh dấu tấm và mặt bích bao gồm thân máy, bàn trượt dọc, cổng, bàn trượt ngang, bộ cấp phôi dọc, trục khoan và phay, bàn làm việc, hệ thống làm mát, hệ thống loại bỏ phoi tự động, hệ thống bôi trơn tự động, hệ thống khí nén, hệ thống điện và các bộ phận quan trọng khác.
2. Đầu khoan trượt điều khiển bằng servo của máy cắt thép tấm CNC có khả năng khoan, doa, tiện ren, vát méo và phay rãnh. Nó có thể hoạt động kết hợp với các bộ phận khác hoặc độc lập. Trục khoan có trục chính chính xác do Đài Loan sản xuất (làm mát bên trong) với lỗ côn BT50, và được trang bị cơ cấu doa tự động bằng lò xo cánh bướm. Cấu hình này cho phép thay đổi dụng cụ dễ dàng bằng cách sử dụng thanh nối, hệ thống làm lỏng dụng cụ bằng xi lanh thủy lực, cho phép thay đổi nhanh chóng giữa mũi khoan hoặc dao phay.
3. Cấu trúc máy khoan và đánh dấu được trang bị ray dẫn hướng tuyến tính có độ chính xác cao, đảm bảo chuyển động mượt mà. Động cơ servo AC điều khiển dây đai đồng bộ và cặp vít me bi chính xác, đảm bảo độ chính xác cao.
4. Thân máy và cổng của máy cổng tấm kim loại được chế tạo từ gang đúc hoặc hàn thép tấm chất lượng cao. Các bộ phận này trải qua quá trình ủ nhiệt độ cao trước khi gia công, sau đó ủ lần thứ hai sau khi hoàn thiện bán phần để giảm ứng suất, và sau đó được gia công chính xác để đảm bảo độ chính xác và độ ổn định nhất quán.
Máy cắt tấm CNC là một giải pháp công nghiệp hiệu suất cao, được thiết kế tỉ mỉ để gia công chính xác các bộ phận dạng tấm và các bộ phận kết cấu. Thiết bị này được thiết kế để gia công các phôi như mặt bích, đĩa, vòng và tấm phẳng, với yêu cầu thiết yếu là độ dày của các phôi này nằm trong phạm vi gia công hiệu quả được chỉ định của máy.
Trong các xưởng kết cấu thép, máy khoan tấm này thực hiện các hoạt động khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp nền tảng vững chắc cho việc lắp ráp ổn định các khung thép. Trong ngành công nghiệp điện gió, máy cung cấp gia công có độ chính xác cao cho các tháp và mặt bích tuabin gió - một quy trình thiết yếu đảm bảo các bộ phận này có khả năng chống chịu các điều kiện môi trường khắc nghiệt (ví dụ: gió mạnh, biến động nhiệt độ). Đối với các dự án xây dựng cầu, thiết bị gia công dầm cầu và các bộ phận hỗ trợ, đảm bảo hình thành các kết nối ổn định và bền bỉ có thể chịu được tải trọng động trong suốt tuổi thọ kéo dài của cầu.
