Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | mới | Tối đa. Kích thước chiều rộng x chiều cao: | 1250x600mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 200×75mm | Chiều dài chùm tia tối đa: | 12000mm |
| trục chính: | 3 | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 3 * 11kw | Tốc độ trục chính: | 200～3000 vòng/phút |

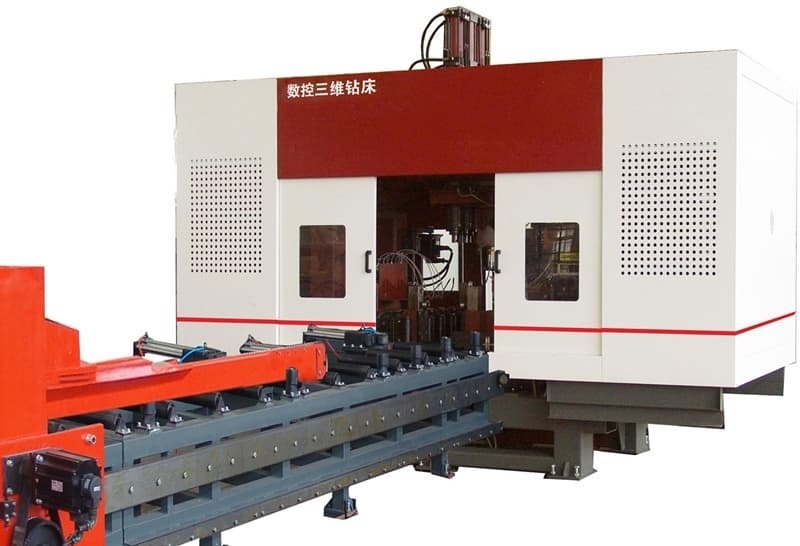

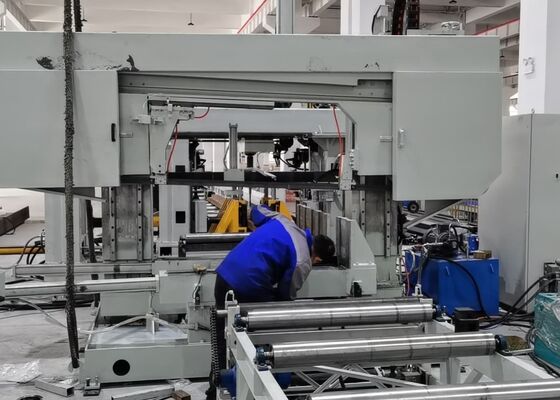

BT40 Máy đánh dấu 3D CNC Main Spindle
Ứng dụng:
Đường máy 3D này được thiết kế để khoan trên các chùm H. Được trang bị ba cái trục khoan chính xác tốc độ cao.nó thực hiện các nhiệm vụ khoan trên các mảnh làm việc với hiệu quả vượt trộiVới độ chính xác gia công đặc biệt và giao diện thân thiện với người dùng, thiết bị này cung cấp một giải pháp hiệu suất cao cho lĩnh vực cấu trúc thép.Nó được sử dụng rộng rãi trong các ngành công nghiệp chính, bao gồm kỹ thuật xây dựng, cơ sở hạ tầng cầu, sản xuất cột tháp và các dự án cấu trúc lưới điện.
Thông số kỹ thuật:
| Parameter chùm H | Tối đa. Kích thước | 1250x600mm | |
| Min. Kích thước chiều rộng x chiều cao | 200×75mm | ||
| Max. Dài chùm | 12000mm | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 3x11 kW | ||
| Tốc độ xoắn | 200~3000 vòng/phút | ||
| Chiều kính lỗ tối đa | φ40 mm | ||
| Sức mạnh động cơ | Năng lượng động cơ phụ cấp | 2x3 kW | |
| Năng lượng động cơ phục vụ định vị | 2x3 kW | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||
| Hệ thống thủy lực | Áp suất bơm thủy lực | 7 MPa | |
| Công suất động cơ bơm dầu | 7kW | ||
| Hệ thống điện | Phương pháp kiểm soát | PLC | |
| Số trục CNC | 7 | ||
| Kích thước tổng thể (L x W x H) | 32000x6200x4000 | ||
Tính năng sản phẩm
1Máy khoan và cắt h-beam 3D này chủ yếu bao gồm cơ thể chính, hệ thống cho ăn CNC, máy vận chuyển vật liệu, hệ thống điện, hệ thống thủy lực, hệ thống làm mát, hệ thống bôi trơn,thùng rácVới cấu trúc giường cố định và thiết lập đồ đạc di động, máy được thiết kế hoàn hảo để chế biến các chùm H lớn.Nó cho phép sản xuất liên tục và được công nhận về mức độ tự động hóa cao của nó.
2Cấu trúc máy khoan bao gồm giường, bộ máy bàn trượt CNC, cơ chế hỗ trợ, các đơn vị ép trên và bên và hệ thống phát hiện.Các thành phần bàn trượt CNC bao gồm mặt cố định, mặt di động, và máy giật CNC trên. đặc biệt được thiết kế cho các nhiệm vụ khoan H-beam, các bộ sưu tập bàn giật có một tấm giật, cơ sở bàn giật, đầu trục trục,Vòng xoắn cơ khí tốc độ cao, xi lanh công cụ, động cơ tần số biến đổi, động cơ servo, hướng dẫn tuyến tính và vít dẫn.
3. Hệ thống cấp CNC bao gồm các brackets, bánh răng, giá đỡ, servo motor, reducer, và thao tác.do đó đảm bảo cho việc cho ăn chính xác và vị trí chính xác của mảnh làm việc.
4Các conveyor vật liệu bao gồm cả một conveyor in-feeding và out-feeding. conveyor in-feeding bao gồm các bracket conveyor, các cuộn hỗ trợ, và các thiết bị đẩy bên,được thiết kế đặc biệt để vận chuyển thép rỗng có hồ sơ, tạo thuận lợi cho vị trí trục Y của các chỗ trống, và làm việc song song với hệ thống cho ăn CNC để hoàn thành quá trình cho ăn vật liệu.bao gồm các vật liệu hỗ trợ kênh và cuộn hỗ trợ, được dành cho việc vận chuyển các mảnh hoàn thành.
5Hệ thống làm mát sử dụng cả kỹ thuật làm mát bên trong và bên ngoài, sử dụng sương mù dầu để làm mát lỗ khoan.Tăng hiệu quả chi phí, bền vững môi trường, và giảm mài mòn trên khoan.
6Hệ thống thủy lực có nhiệm vụ cung cấp năng lượng cho đơn vị ép trên, đơn vị ép bên, xi lanh công cụ và các thành phần liên quan khác.
7Hệ thống khí nén được thiết kế để cung cấp năng lượng cho bộ điều khiển, xi lanh thử nghiệm và các thiết bị tương tự khác.
8Hệ thống bôi trơn tích hợp cả phương pháp bôi trơn tập trung và thủ công.Lôi trơn tập trung chủ yếu được sử dụng cho việc bôi trơn đúng thời gian và chính xác của các hướng dẫn tuyến tính chính và vít dẫn.
9. Hệ thống điều khiển của máy công cụ bao gồm máy tính chủ, PLC và các thành phần liên quan khác. Phương pháp lập trình:Các chương trình xử lý được tạo ra bằng cách nhập các bản vẽ CAD hoặc các tham số xử lý thông qua giao diện USB hoặc bàn phímCác chương trình này có thể được lưu trữ, lấy, hiển thị và truyền bất cứ lúc nào dựa trên số phần.cũng như tự động hóa hoàn toàn toàn bộ quy trình xử lý.
Trong các buổi trình diễn mẫu, chùm CNC và khoan kim loại ván, đánh dấu, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples in different sizesCác mẫu được trưng bày trong các cuộc biểu diễn này rõ ràng làm nổi bật khả năng của máy để đạt được vị trí lỗ chính xác, lỏng lẻo các sợi và mô hình đánh dấu chính xác,do đó minh họa đầy đủ độ chính xác và độ tin cậy cao của nó trong các ứng dụng thực tế.
Máy khoan, đánh dấu và cắt sợi hạch CNC tốc độ cao chủ yếu được sử dụng trong các cơ sở sản xuất cấu trúc thép và các dự án xây dựng cầu.Trong các xưởng xây dựng thép, nó đảm bảo xử lý chính xác các chùm H được sử dụng trong khung và cấu trúc hỗ trợ, do đó cung cấp một nền tảng vững chắc cho việc lắp ráp ổn định các cấu trúc thép.Máy thực hiện khoan chính xác cao trên chùm H, tăng cường tính toàn vẹn cấu trúc của cây cầu và cho phép chúng hỗ trợ đáng tin cậy tải trọng lâu dài.thiết bị này cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, đảm bảo việc thực hiện thành công các dự án liên quan.
