Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 3500x3500 mm | Chiều cao giàn: | 1000mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-190 | Đường kính khoan tối đa: | 100 mm |
| Chiều rộng khe chữ T: | 28mm | Đường kính khai thác: | M30 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 2x37kw |

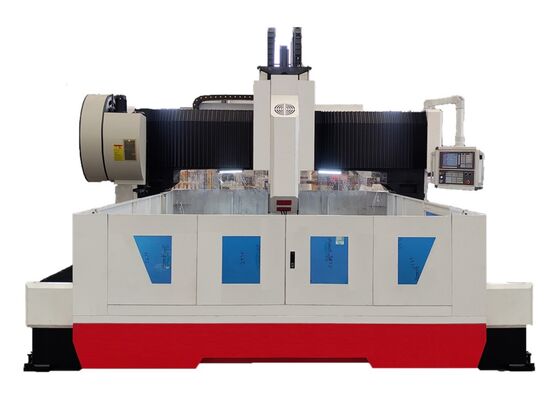

Máy khoan và đánh dấu kim loại CNC công suất động cơ trục chính servo 2x37kW, độ dày 300mm
Giới thiệu sản phẩm:
Máy móc này được thiết kế để khoan, vát mép, ta rô và phay các bộ phận tấm và kết cấu. Nó chủ yếu được sử dụng cho các hoạt động khoan hiệu quả cao trên các phôi như mặt bích, đĩa, vòng và tấm, trong phạm vi độ dày được chỉ định để gia công hiệu quả. Nó có thể khoan cả lỗ thông và lỗ tịt trên vật liệu đơn và vật liệu composite. Các quy trình gia công được điều khiển bằng kỹ thuật số, đảm bảo thân thiện với người dùng. Hệ thống hỗ trợ tự động hóa, đảm bảo kết quả chính xác và lý tưởng để xử lý nhiều loại sản phẩm đồng thời cho phép sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước phôi | DxR | 3500x3500 mm |
| Chiều cao cổng | 1000mm | |
| Bàn làm việc | Chiều rộng rãnh T | 28mm |
| Mâm cặp bốn chấu | 1 bộ | |
| Đầu khoan điện | Số lượng | 2 |
| Côn trục chính | BT50-190 | |
| Đường kính khoan tối đa |
Φ100 mm (Mũi khoan lõi cacbua) |
|
| Φ80 mm (Mũi khoan U) | ||
| Độ dày tối đa | ≤300 mm | |
| Đường kính ta rô tối đa | M30 mm | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 2x37kW | |
| Khoảng cách từ đầu dưới của trục chính đến bàn làm việc | 200-1000mm | |
|
Chuyển động ngang của đầu điện (Trục X1) |
Hành trình ngang tối đa | 3500 mm |
| Tốc độ di chuyển ngang | 0~8 m/phút | |
| Công suất động cơ servo cho chuyển động ngang/mô-men xoắn | 4.2kW | |
|
Chuyển động ngang của đầu điện (Trục X2) |
Hành trình ngang tối đa | 3500 mm |
| Tốc độ di chuyển ngang | 0~8 m/phút | |
| Công suất động cơ servo cho chuyển động ngang/mô-men xoắn | 4.2kW | |
| Chuyển động dọc cổng (trục Y) | Hành trình nạp tối đa | 3500 mm |
| Tốc độ di chuyển nạp | 0~8 m/phút | |
| Công suất/mô-men xoắn động cơ servo nạp | 2x4.2 kW | |
| Chuyển động nạp ram dọc (trục Z) | Hành trình tối đa | 800 mm |
| Tốc độ di chuyển | 0~6 m/phút | |
| Công suất/mô-men xoắn động cơ servo | 4.2kW | |
| Độ chính xác định vị ba trục | X/Y | ≤0.05mm/1000mm |
| Độ chính xác định vị lặp lại ba trục | X/Y | ≤0.03mm/1000mm |
| Hệ thống khí nén | Áp suất cung cấp khí nén | ≥0.6MPa |
| Băng tải phoi và làm mát | Số lượng băng tải phoi | 2 |
| Tốc độ loại bỏ phoi | 1m/phút | |
| Công suất động cơ băng tải phoi | 2X0.75kW | |
| Phương pháp làm mát | Làm mát bên trong + làm mát bên ngoài | |
| Hệ thống bôi trơn tự động | Áp suất bôi trơn | 2MPa |
| Lượng dầu nạp điểm bôi trơn | 0.1mL | |
| Chu kỳ bôi trơn | 6-10 phút | |
|
Hệ thống điện |
Hệ thống CNC |
GSK218MC (màn hình 10.4 inch) |
| Số trục CNC | 4 | |
| Tổng công suất | / | Khoảng 100kW |
| Kích thước tổng thể | DxRxC | 6500x6800x3000 mm |
Cấu trúc thiết bị:
Đế máy được làm từ vật liệu đúc và bao gồm các bộ phận quan trọng như bàn làm việc, cổng di động, yên trượt di động, đầu khoan và phay điện, hệ thống bôi trơn tự động, vỏ bảo vệ, hệ thống làm mát tuần hoàn, bộ điều khiển kỹ thuật số, hệ thống điện và các bộ phận không thể thiếu khác. Nó được trang bị các cặp ray cứng lăn để hỗ trợ và dẫn hướng ổn định, cũng như các cặp vít me chính xác để dẫn động chuyển động. Máy được đặc trưng bởi độ chính xác định vị vượt trội và khả năng lặp lại đặc biệt trong định vị.
Tính năng sản phẩm
1. Hệ thống bôi trơn và bảo vệ tự động:
Máy này được trang bị hệ thống bôi trơn tự động áp suất một phần thể tích của Đài Loan, đảm bảo bôi trơn liên tục các bộ phận chuyển động như ray dẫn hướng, vít me và giá đỡ, loại bỏ các vùng chết và kéo dài tuổi thọ của máy. Trục X và trục Y được trang bị tấm chắn chống bụi và một tấm chắn chống thấm nước được lắp đặt xung quanh bàn làm việc để bảo vệ khỏi mảnh vụn và văng chất làm mát.
2. Hệ thống xả nước trung tâm:
Máy được trang bị tiêu chuẩn với hệ thống xả nước trung tâm. Hệ thống bên trong này ngăn chặn hiệu quả các phoi sắt tích tụ trên dụng cụ trong quá trình gia công, giảm hao mòn dụng cụ và kéo dài tuổi thọ của dụng cụ. Nó cũng tăng cường độ hoàn thiện bề mặt của phôi trong khi bảo vệ bề mặt của nó. Hệ thống bảo vệ khớp quay tốc độ cao bằng cách ngăn chặn tạp chất cản trở nó, cuối cùng cải thiện chất lượng tổng thể của phôi và tăng hiệu quả hoạt động.
3. Băng tải phoi tự động và hệ thống làm mát tuần hoàn:
Một băng tải phoi tự động được lắp đặt ở phía sau bàn làm việc, được trang bị bộ lọc ở cuối. Băng tải sử dụng thiết kế xích phẳng và một bơm làm mát được đặt ở một bên. Ống xả được kết nối với hệ thống lọc nước trung tâm thông qua một ống mềm. Chất làm mát chảy vào băng tải phoi, nơi bơm nâng tuần hoàn chất làm mát vào hệ thống lọc trung tâm. Sau đó, bơm làm mát áp suất cao tuần hoàn lại chất làm mát đã lọc để cắt và làm mát.
Hệ thống này cũng được trang bị xe đẩy để dễ dàng vận chuyển phế liệu, tăng thêm sự tiện lợi khi xử lý phoi sắt. Cả hệ thống làm mát dụng cụ bên trong và bên ngoài đều được bao gồm. Trong quá trình khoan tốc độ cao, dụng cụ được làm mát thông qua một ống xả nước bên trong, trong khi làm mát bên ngoài được sử dụng cho các hoạt động phay nhẹ.
.
Hệ thống cổng CNC tiên tiến này được thiết kế đặc biệt để khoan và đánh dấu hiệu quả cao các bộ phận tấm và kim loại tấm. Nó đã được thiết kế tỉ mỉ để đảm bảo gia công chính xác các phôi dạng tấm và các cụm kết cấu, làm cho nó đặc biệt phù hợp để gia công mặt bích, đĩa, các bộ phận hình vành khuyên, tấm phẳng và các mặt hàng tương tự khác. Một yêu cầu vận hành chính là độ dày của phôi phải nằm trong phạm vi gia công hiệu quả được xác định của máy.
Trong các cơ sở chế tạo kết cấu thép, thiết bị này tiến hành các hoạt động khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp một nền tảng vững chắc cho việc lắp ráp khung thép đáng tin cậy. Trong lĩnh vực năng lượng gió, nó cung cấp các khả năng gia công tiên tiến, độ chính xác cao cho tháp và mặt bích tuabin gió, đảm bảo các bộ phận này được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, bao gồm gió lớn và sự thay đổi nhiệt độ. Đối với việc xây dựng cầu, thiết bị gia công dầm cầu và giá đỡ, tạo điều kiện cho việc tạo ra các kết nối chắc chắn, ổn định có khả năng chịu được tải trọng động trong suốt thời gian sử dụng kéo dài của cầu.
