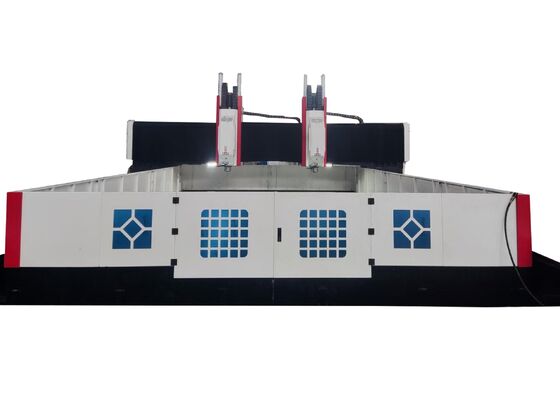

BT50-190 Máy khoan mảng kim loại CNC 500x6800x3000mm
Bảng giới thiệu sản phẩm:
Máy này được thiết kế để khoan, khoang, chạm và mài tấm và các thành phần cấu trúc.Nó chủ yếu được sử dụng cho các nhiệm vụ khoan hiệu quả cao trên các mảnh làm việc như sườnNó có khả năng khoan cả lỗ và lỗ mù trên vật liệu đơn và vật liệu tổng hợp.Các hoạt động gia công được điều khiển kỹ thuật sốHệ thống tạo điều kiện cho tự động hóa, đảm bảo độ chính xác cao và phù hợp để chế biến nhiều loại sản phẩm và hỗ trợ sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 3500x3500 mm |
| Chiều cao của cổng | 1000mm | |
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Bốn hàm Chuck | 1 bộ | |
| Đầu công suất khoan | Qty. | 2 |
| Máy thu tròn | NT1văn hóa | |
| Chiều kính khoan tối đa |
Φ100 mm (Carbide core bit) |
|
| Φ80 mm (U khoan) | ||
| Độ dày tối đa | ≤ 300 mm | |
| Chuẩn mực đập | M30 mm | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 2x37kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-1000mm | |
|
Chuyển động bên của đầu động cơ (Trục X1) |
Max.horizontal stroke | 3500 mm |
| Tốc độ di chuyển bên | 0 ~ 8 m/min | |
| Sức mạnh của động cơ servo cho chuyển động bên cạnh / mô-men xoắn | 4.2kW | |
|
Chuyển động bên của đầu động cơ (Trục X2) |
Max.horizontal stroke | 3500 mm |
| Tốc độ di chuyển bên | 0 ~ 8 m/min | |
| Sức mạnh của động cơ servo cho chuyển động bên cạnh / mô-men xoắn | 4.2kW | |
| Chuyển động dọc của gantry (đường Y) | Max. feed stroke | 3500 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Công suất/cối xoắn của động cơ servo | 2x4,2 kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 800 mm |
| Tốc độ di chuyển | 0 ~ 6 m/min | |
| Sức mạnh động cơ servo / mô-men xoắn | 4.2kW | |
| Độ chính xác định vị trí ba trục | X/Y | ≤ 0,05mm/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y | ≤ 0,03mm/1000mm |
| Hệ thống khí nén | Áp suất cung cấp không khí nén | ≥ 0,6MPa |
| Máy vận chuyển chip và làm mát | Số lượng máy vận chuyển chip | 2 |
| Tốc độ loại bỏ chip | 1m/min | |
| Sản lượng động cơ máy vận chuyển chip | 2X0,75kW | |
| Phương pháp làm mát | Điều hòa nhiệt độ | |
| Hệ thống bôi trơn tự động | Áp suất bôi trơn | 2MPa |
| Số lượng dầu nhấp điểm bôi trơn | 0.1mL | |
| Chu kỳ bôi trơn | 6-10 phút | |
|
Hệ thống điện |
Hệ thống CNC |
GSK218MC (bộ hiển thị 10,4 inch) |
| Số trục CNC | 4 | |
| Tổng công suất | / | Khoảng 100kW |
| Kích thước tổng thể | LxWxH | 6500x6800x3000 mm |
Cấu trúc thiết bị:
Cơ sở máy được xây dựng từ vật liệu đúc và bao gồm các thành phần chính bao gồm bàn làm việc, cổng di động, yên trượt di động, đầu máy khoan và xay,Hệ thống bôi trơn tự động, vỏ bảo vệ, hệ thống làm mát lưu thông, đơn vị điều khiển kỹ thuật số, hệ thống điện và các yếu tố thiết yếu khác.cùng với các cặp vít dẫn chính xác để lái xeMáy được phân biệt bởi độ chính xác định vị cao và khả năng lặp lại đặc biệt trong vị trí.
Tính năng sản phẩm
1. Đầu máy khoan:
Đầu công suất khoan sử dụng động cơ trục servo chuyên biệt, điều khiển trục chính xác thông qua một dây đai đồng bộ để giảm tốc và tăng mô-men xoắn.Việc thay thế trục là nhanh chóng và đơn giảnCác trục X và Y có thể được phối hợp, với điều khiển vòng tròn bán đóng cho phép cả chức năng can thiệp tuyến tính và tròn.Các trục được trang bị một BT50 conifer, có khớp quay tốc độ cao hỗ trợ xử lý nước trung tâm khoan U tốc độ cao.
2Thiết bị truyền tải:
Với các đường ray hướng dẫn chính xác cao và thanh trượt nhập khẩu từ Đài Loan, hệ thống truyền tải này hoạt động trơn tru, cải thiện đáng kể khả năng chịu tải.
Trục X và trục Z sử dụng hai đường ray hướng dẫn tuyến tính lăn như các yếu tố hướng dẫn và mang tải cho chuyển động ngang và ngang.Thiết kế này đảm bảo hệ thống đáp ứng các yêu cầu kỹ thuật của khoan tốc độ caoTrục X và trục Z được điều khiển bởi động cơ servo AC, xoay các ốc vít chính xác để cho phép chuyển động tuyến tính.
Trục Y được hỗ trợ bởi hai đường ray hướng dẫn tuyến tính lăn hạng nặng, với hai thanh trượt đường ray vuông được lắp đặt trên mỗi đường ray để tạo thành đường ray trượt trục Y mạnh mẽ.Cấu hình này đáp ứng các yêu cầu độ cứng và sức mạnh cao của khung cổng trong khi cung cấp những lợi thế như hệ số ma sát thấp, chuyển động nhanh, giảm rung tuyệt vời, và tuổi thọ kéo dài.với một động cơ servo ở mỗi bên điều khiển các ốc vít quả bóng đồng bộ, cho phép khung gantry di chuyển và tạo điều kiện cho việc gia công CNC chính xác.
3Hệ thống điều khiển CNC GSK:
Hệ thống điều khiển CNC GSK được thiết kế đặc biệt cho máy khoan, sử dụng động cơ servo series giá trị tuyệt đối chính xác cao cho động cơ.giao diện người dùng bằng tiếng Trung, và đầu vào USB tại chỗ / bên ngoài.
3.1Hệ thống bao gồm một chức năng phá vỡ chip, cho phép người dùng thiết lập cả thời gian phá vỡ chip và chu kỳ trực tiếp từ giao diện người dùng.
3.2. Chức năng nâng công cụ được tích hợp vào hệ thống, cho phép người dùng thiết lập chiều cao nâng công cụ thông qua giao diện.công cụ được nâng nhanh lên trên mảnh làm việc, sau đó chip được xóa, và hệ thống nhanh chóng tiến đến bề mặt khoan, tự động chuyển đổi chế độ.
3.3. Hộp điều khiển hoạt động tập trung và đơn vị cầm tay được trang bị hệ thống CNC để lập trình, lưu trữ, hiển thị và truyền thông dễ dàng.Giao diện hoạt động hỗ trợ các tính năng như đối thoại người máy, bù lỗi, và báo động tự động.
3.4Hệ thống cũng cung cấp một chức năng xem trước và kiểm tra lại vị trí lỗ trước khi xử lý, đảm bảo sự tiện lợi và chính xác trong quá trình hoạt động.
.
Hệ thống cổng CNC tiên tiến này được xây dựng đặc biệt cho việc khoan hiệu quả cao và đánh dấu các thành phần tấm và kim loại.Nó đã được thiết kế một cách cẩn thận để cung cấp xử lý chính xác của loại tấm mảnh và tập hợp cấu trúc, làm cho nó đặc biệt phù hợp với việc gia công miếng lót, đĩa, các thành phần hình vòng, tấm phẳng và các bộ phận tương tự khác.Một điều kiện hoạt động quan trọng là độ dày của các mảnh phải nằm trong phạm vi gia công hiệu quả của máy..
Trong các cơ sở sản xuất cấu trúc thép, thiết bị này thực hiện các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các thành phần kết nối,đặt nền tảng vững chắc cho việc lắp ráp đáng tin cậy các khung thépTrong ngành công nghiệp năng lượng gió, nó cung cấp khả năng gia công tiên tiến, chính xác cao cho tháp tuabin gió và sườn,đảm bảo các bộ phận này được thiết kế để chịu được điều kiện môi trường khắc nghiệtĐối với việc xây dựng cầu, thiết bị xử lý các vạch cầu và hỗ trợ, cho phép hình thành các vạch bền,Các kết nối ổn định có khả năng chịu tải năng động trong suốt thời gian sử dụng của cây cầu.
