Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 3500x3500 mm | Chiều cao giàn: | 1000mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-190 | Đường kính khoan tối đa: | 100 mm |
| Chiều rộng khe chữ T: | 28mm | Đường kính khai thác: | M30 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 2x37kw |

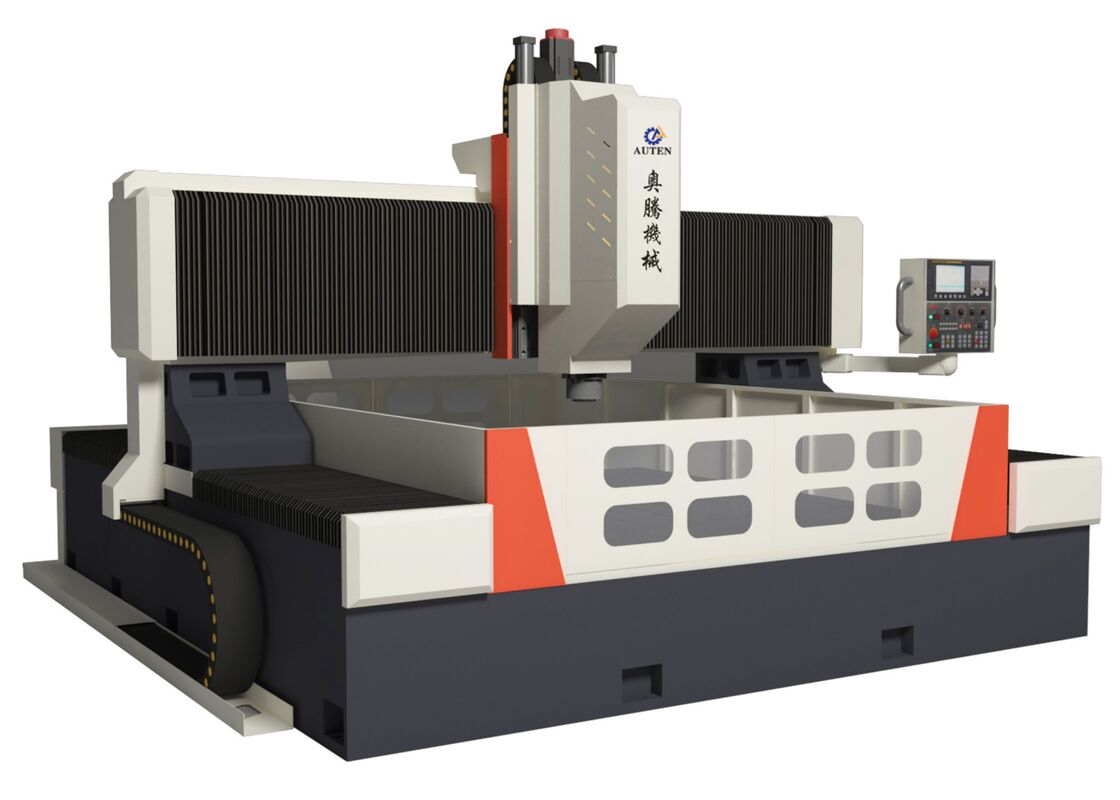

Máy máy khoan máy đục CNC gấp đôi Spindle Split Heavy-Duty 1000mm Gantry Height
Bảng giới thiệu sản phẩm:
Thiết bị này được thiết kế để khoan, khoang, chạm và mài các tấm và các thành phần cấu trúc.Nó chủ yếu được sử dụng cho các hoạt động khoan hiệu quả cao trên các mảnh làm việc như sườn, đĩa, vòng và tấm, với độ dày trong phạm vi xử lý hiệu quả. cả qua lỗ và lỗ mù có thể được khoan trên các bộ phận vật liệu đơn cũng như vật liệu tổng hợp.Quá trình gia công được điều khiển kỹ thuật sốHệ thống hỗ trợ tự động hóa, đảm bảo độ chính xác cao và phù hợp để xử lý nhiều loại sản phẩm khác nhau và sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 3500x3500 mm |
| Chiều cao của cổng | 1000mm | |
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Bốn hàm Chuck | 1 bộ | |
| Đầu công suất khoan | Qty. | 2 |
| Máy thu tròn | NT1văn hóa | |
| Chiều kính khoan tối đa |
Φ100 mm (Carbide core bit) |
|
| Φ80 mm (U khoan) | ||
| Độ dày tối đa | ≤ 300 mm | |
| Chuẩn mực đập | M30 mm | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 2x37kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-1000mm | |
|
Chuyển động bên của đầu động cơ (Trục X1) |
Max.horizontal stroke | 3500 mm |
| Tốc độ di chuyển bên | 0 ~ 8 m/min | |
| Sức mạnh của động cơ servo cho chuyển động bên cạnh / mô-men xoắn | 4.2kW | |
|
Chuyển động bên của đầu động cơ (Trục X2) |
Max.horizontal stroke | 3500 mm |
| Tốc độ di chuyển bên | 0 ~ 8 m/min | |
| Sức mạnh của động cơ servo cho chuyển động bên cạnh / mô-men xoắn | 4.2kW | |
| Chuyển động dọc của gantry (đường Y) | Max. feed stroke | 3500 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Công suất/cối xoắn của động cơ servo | 2x4,2 kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 800 mm |
| Tốc độ di chuyển | 0 ~ 6 m/min | |
| Sức mạnh động cơ servo / mô-men xoắn | 4.2kW | |
| Độ chính xác định vị trí ba trục | X/Y | ≤ 0,05mm/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y | ≤ 0,03mm/1000mm |
| Hệ thống khí nén | Áp suất cung cấp không khí nén | ≥ 0,6MPa |
| Máy vận chuyển chip và làm mát | Số lượng máy vận chuyển chip | 2 |
| Tốc độ loại bỏ chip | 1m/min | |
| Sản lượng động cơ máy vận chuyển chip | 2X0,75kW | |
| Phương pháp làm mát | Điều hòa nhiệt độ | |
| Hệ thống bôi trơn tự động | Áp suất bôi trơn | 2MPa |
| Số lượng dầu nhấp điểm bôi trơn | 0.1mL | |
| Chu kỳ bôi trơn | 6-10 phút | |
|
Hệ thống điện |
Hệ thống CNC |
GSK218MC (bộ hiển thị 10,4 inch) |
| Số trục CNC | 4 | |
| Tổng công suất | / | Khoảng 100kW |
| Kích thước tổng thể | LxWxH | 6500x6800x3000 mm |

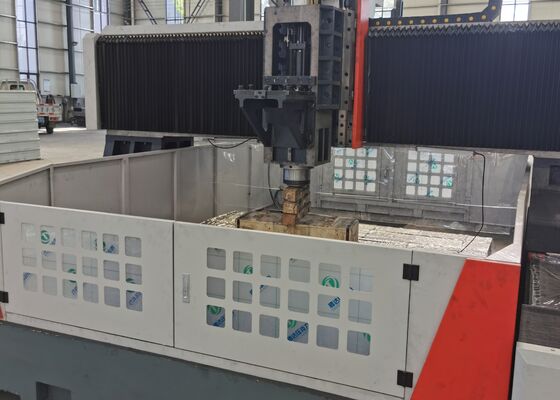

Cấu trúc thiết bị:
Cơ sở máy được làm bằng vật liệu đúc và chủ yếu bao gồm bàn làm việc, gantry di động, yên trượt di động, đầu máy khoan và xay, hệ thống bôi trơn tự động,Khung bảo vệ, hệ thống làm mát lưu thông, đơn vị điều khiển kỹ thuật số, hệ thống điện, và các thành phần khác.cũng như cặp vít dẫn chính xác để lái xeMáy công cụ được đặc trưng bởi độ chính xác vị trí cao và khả năng lặp lại tuyệt vời trong vị trí.
Tính năng sản phẩm
1. giường máy và bàn làm việc:
Máy được làm bằng vật liệu đúc và bao gồm hai phần.tiếp theo là một quá trình sưởi ấm giảm căng thẳng thứ cấp sau khi bán hoàn thiện, và sau đó trải qua chế biến cuối cùng. Quá trình nhiều bước này đảm bảo sự ổn định của độ chính xác của máy.sau đó được điều trị sơn và lão hóa thứ cấp. Quá trình này cung cấp độ cứng động và tĩnh tuyệt vời, ngăn ngừa biến dạng.
Hai hướng dẫn tuyến tính chính xác cao được lắp đặt ở hai bên của cơ sở giường, đảm bảo phân phối tải đồng đều trên đường ray hướng dẫn.cũng như sức mạnh kéo và nén của máyHệ thống truyền động được cung cấp bởi một động cơ AC servo kết hợp với một cặp vít bóng chính xác, cho phép di chuyển của gantry theo hướng trục Y.Bốc điều chỉnh được đặt chiến lược ở phía dưới của giường, giúp điều chỉnh dễ dàng mức độ của bàn làm việc.
2. Movable Gantry:
Các gantry di động được làm bằng sắt xám (HT250) và được trang bị hai đường ray hướng dẫn tuyến tính công suất cao ở phía trước của nó.tạo thuận lợi cho chuyển động của tấm trượt đầu công suất dọc theo trục XCác đầu máy khoan được gắn trên tấm trượt này.được điều khiển bởi động cơ servo thông qua một nối chính xác.
3- Di chuyển Saddle:
Chiếc lưng trượt di động là một thành phần sắt đúc chính xác. Nó được trang bị hai bàn trượt tuyến tính CNC công suất cao, một cặp vít bóng chính xác,và một máy giảm độ chính xác cao của hành tinh được kết nối với động cơ servoNgoài ra, lưng xe được trang bị xi lanh cân bằng khí nitơ, chống lại trọng lượng của đầu động cơ, giảm tải trọng trên vít và kéo dài tuổi thọ của nó.Hệ thống này điều khiển chuyển động của đầu sức mạnh khoan dọc theo trục Z, cho phép các chức năng khác nhau như tiếp cận nhanh, cấp công việc, thu hồi nhanh và dừng lại.và khả năng tạm dừng để tăng hiệu quả hoạt động.
.
Hệ thống cổng CNC hiện đại này được thiết kế đặc biệt để khoan hiệu quả cao và đánh dấu các thành phần tấm và kim loại.Nó đã được kỹ thuật tỉ mỉ để cung cấp xử lý chính xác của các mảnh làm việc giống như tấm và các tập hợp cấu trúc, làm cho nó lý tưởng cho việc gia công miếng lót, đĩa, các bộ phận hình vòng, tấm phẳng và các mặt hàng tương tự.Một yêu cầu hoạt động chính là độ dày của các mảnh phải phù hợp với phạm vi gia công hiệu quả được xác định của máy.
Trong các nhà máy sản xuất cấu trúc thép, thiết bị này thực hiện các hoạt động khoan và mài chính xác cao trên các tấm cấu trúc và các yếu tố kết nối,cung cấp một nền tảng vững chắc cho việc lắp ráp đáng tin cậy của khung thépTrong lĩnh vực năng lượng gió, nó cung cấp các khả năng gia công tiên tiến, chính xác cao cho tháp tuabin gió và sườn,đảm bảo các thành phần này được thiết kế để chịu được điều kiện môi trường khắc nghiệtĐối với xây dựng cầu, các thiết bị xử lý các vạch cầu và hỗ trợ hỗ trợ, tạo điều kiện cho việc tạo ra ổn địnhCác kết nối lâu dài có thể chịu được tải năng động trong suốt tuổi thọ dài của cây cầu.
