Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2500x2500 mm | Hành trình tối đa: | 2500mm |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Đường kính khoan tối đa: | 80 mm |
| Chiều rộng khe chữ T: | 28mm | Đường kính khai thác: | M30 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 30kW |
| Làm nổi bật: | Máy khoan phay CNC kiểu cổng,Máy ta rô đầu khoan M30,Máy khoan CNC hành trình ngang 2500mm |
||

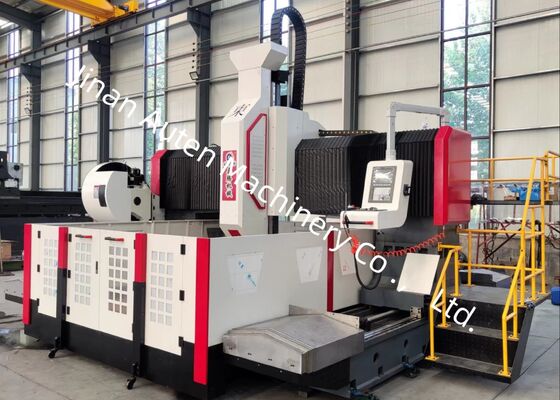

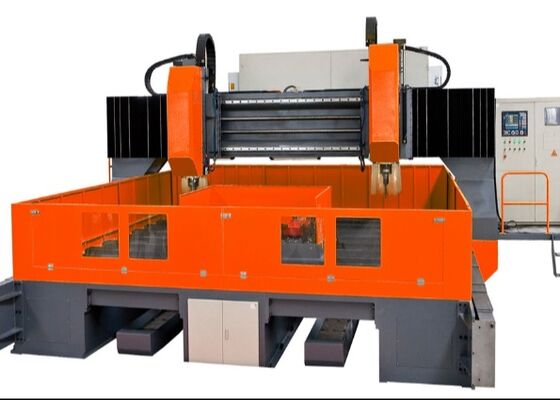

Đầu khoan M30 Đường kính ta rô Máy khoan phay CNC Gantry Hành trình ngang 2500mm
Giới thiệu sản phẩm:
Hệ thống khoan gantry CNC này được thiết kế đặc biệt để khoan, vát mép, ta rô và phay các bộ phận tấm và kết cấu. Nó chủ yếu được sử dụng để khoan hiệu quả cao các mặt bích, đĩa, vòng, tấm và các phôi khác trong phạm vi độ dày quy định. Hệ thống có khả năng gia công cả lỗ thông và lỗ tịt trên vật liệu đơn và vật liệu composite. Được trang bị điều khiển kỹ thuật số, quy trình gia công đảm bảo hoạt động trơn tru và giao diện thân thiện với người dùng. Thiết bị hỗ trợ tự động hóa, cung cấp độ chính xác cao và lý tưởng để sản xuất nhiều loại linh kiện, đáp ứng cả sản xuất quy mô nhỏ và sản xuất lớn.
Thông số kỹ thuật:
| Kích thước phôi | DxR | 2500x2500 mm |
|
|
||
| Bàn làm việc | Chiều rộng rãnh T | 28mm |
| Đầu khoan điện | Số lượng | 1 |
| Côn trục chính | BT50 | |
|
Đường kính khoan tối đa (Thép carbon thông thường) |
Φ80 mm | |
| Đường kính ta rô | ||
| M30 | ||
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 30kW | |
| Khoảng cách từ đầu dưới của trục chính đến bàn làm việc | 200-800mm | |
|
Chuyển động ngang của đầu điện(Trục X) |
Hành trình ngang tối đa | 2500 mm |
| Tốc độ di chuyển ngang | 0~8 m/phút | |
| Công suất động cơ servo cho chuyển động ngang | 2x4.2kW | |
|
Chuyển động dọc gantry (Trục Y) |
Hành trình nạp tối đa | 6000 mm |
| Tốc độ di chuyển nạp | 0~8 m/phút | |
| Công suất động cơ servo nạp | 2x4.5kW/25Nm | |
| Chuyển động nạp ram dọc (trục Z) | Hành trình tối đa | 600 mm |
| Tốc độ di chuyển | 0~5 m/phút | |
| Công suất động cơ servo | 4.5kW/25Nm | |
| Độ chính xác định vị | X/Y | ≤0.05mm/1000mm |
| Độ chính xác định vị lặp lại | X/Y | ≤0.05mm/1000mm |
Cấu trúc thiết bị:
Đế máy được làm từ vật liệu đúc và bao gồm các bộ phận chính như bàn làm việc, gantry di động, yên trượt, đầu khoan và phay điện, hệ thống bôi trơn tự động, cơ chế an toàn, hệ thống làm mát tuần hoàn, hệ thống điều khiển kỹ thuật số và hệ thống điện. Nó sử dụng các cặp ray cứng lăn để hỗ trợ và dẫn hướng, cùng với các cặp vít me chính xác để dẫn động chuyển động. Máy nổi tiếng về độ chính xác định vị cao và khả năng lặp lại vượt trội trong định vị.
Tính năng sản phẩm
1. Hệ thống xả nước tập trung:
Máy được trang bị hệ thống xả nước tập trung tiêu chuẩn. Cơ chế xả nước bên trong này ngăn chặn hiệu quả chốt sắt bị vướng vào dụng cụ trong quá trình gia công, do đó giảm thiểu hao mòn dụng cụ, kéo dài tuổi thọ dụng cụ và tăng cường độ hoàn thiện bề mặt của phôi. Nó bảo vệ bề mặt phôi, bảo vệ khớp xoay tốc độ cao khỏi bị hư hại và ngăn chặn tạp chất cản trở khớp xoay. Do đó, nó góp phần vào chất lượng tổng thể của phôi và nâng cao hiệu quả hoạt động.
2. Hệ thống lọc nước tập trung:
Máy được trang bị hệ thống lọc nước tập trung được thiết kế để loại bỏ hiệu quả tạp chất khỏi chất làm mát cắt. Hệ thống phun nước bên trong ngăn chặn chốt sắt bị vướng vào dụng cụ trong quá trình gia công, giảm hao mòn dụng cụ, kéo dài tuổi thọ dụng cụ và cải thiện độ hoàn thiện bề mặt của phôi. Chốt xả nước áp suất cao bảo vệ hiệu quả bề mặt phôi, bảo vệ khớp xoay tốc độ cao và ngăn chặn tạp chất cản trở khớp xoay. Kết quả là, hệ thống nâng cao chất lượng tổng thể của phôi và tăng cường hiệu quả hoạt động.
3. Băng tải phoi tự động và hệ thống làm mát tuần hoàn:
Máy có băng tải phoi tự động nằm ở phía sau bàn làm việc, với bộ lọc ở đầu xả. Băng tải phoi thuộc loại xích phẳng. Một bơm làm mát được đặt ở một bên, với đầu ra được kết nối với hệ thống lọc nước tập trung thông qua một ống. Chất làm mát được dẫn vào băng tải phoi, nơi bơm nâng di chuyển nó vào hệ thống lọc trung tâm. Sau đó, bơm làm mát áp suất cao tuần hoàn chất làm mát đã lọc để thực hiện các hoạt động cắt và làm mát liên tục.
Ngoài ra, một xe đẩy thu gom phoi được cung cấp để dễ dàng vận chuyển phoi kim loại, cung cấp một giải pháp thuận tiện để xử lý mảnh vụn sắt. Thiết bị bao gồm cả hệ thống làm mát dụng cụ bên trong và bên ngoài: chất làm mát bên trong được sử dụng để khoan tốc độ cao, trong khi làm mát bên ngoài được áp dụng trong quá trình phay nhẹ.
.
Máy gantry CNC tiên tiến này được thiết kế đặc biệt để khoan và đánh dấu hiệu quả cao các bộ phận tấm và kim loại tấm. Nó đã được chế tạo tỉ mỉ để đảm bảo gia công chính xác các phôi dạng tấm và các cụm kết cấu, làm cho nó lý tưởng để gia công mặt bích, đĩa, các bộ phận hình vòng, tấm phẳng và các bộ phận tương tự. Một yêu cầu vận hành chính là độ dày của phôi phải phù hợp với các thông số gia công hiệu quả đã xác định của máy.
Trong các cơ sở chế tạo kết cấu thép, thiết bị này thực hiện các hoạt động khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp một nền tảng vững chắc cho việc lắp ráp khung thép đáng tin cậy. Trong lĩnh vực năng lượng gió, nó cung cấp khả năng gia công tiên tiến, độ chính xác cao cho tháp và mặt bích tuabin gió, đảm bảo các bộ phận này được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh và sự thay đổi nhiệt độ. Đối với các dự án xây dựng cầu, thiết bị gia công dầm cầu và giá đỡ, tạo điều kiện cho việc tạo ra các kết nối ổn định, bền bỉ có khả năng chịu được tải trọng động trong suốt thời gian sử dụng lâu dài của cầu.
