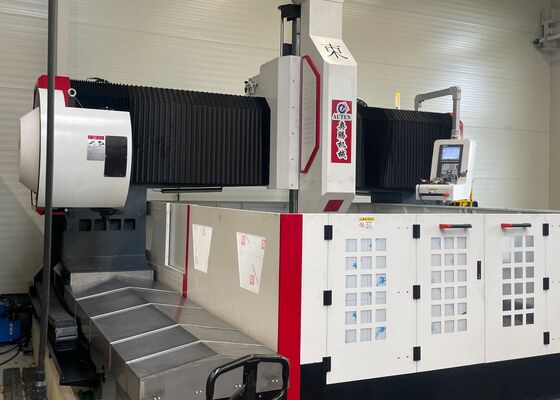

2500x2500mm Split CNC Gantry Drilling Milling Marking Machine 2x4.2kW Sức mạnh động cơ servo

2500x2500mm Split CNC Gantry Drilling Milling Marking Machine 2x4.2kW Sức mạnh động cơ servo

Ứng dụng:

Hệ thống khoan cổng CNC này được thiết kế đặc biệt cho các hoạt động khoan, khoang, chạm và mài trên tấm và các thành phần cấu trúc.Nó chủ yếu được sử dụng cho khoan hiệu quả cao của sườnHệ thống có khả năng xử lý cả lỗ xuyên và lỗ mù trên vật liệu đơn và vật liệu tổng hợp.Với điều khiển sốThiết bị hỗ trợ tự động hóa, cung cấp độ chính xác cao và phù hợp để sản xuất nhiều loại linh kiện,bao gồm cả các lô nhỏ và sản xuất hàng loạt.

Thông số kỹ thuật:

Cấu trúc thiết bị:

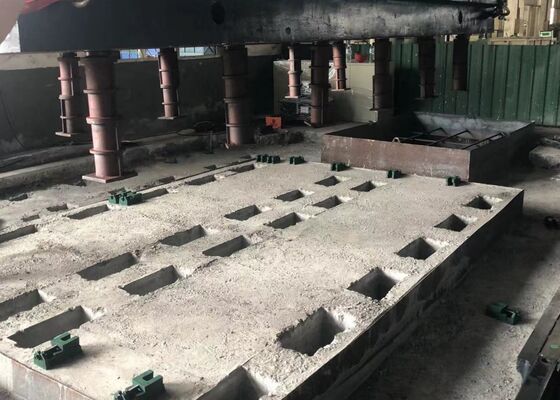

Cơ sở máy được xây dựng từ vật liệu đúc và bao gồm các thành phần thiết yếu, bao gồm bàn làm việc, cổng di động, yên trượt di động, đầu máy khoan và máy xay,Hệ thống bôi trơn tự động, các thiết bị an toàn, hệ thống làm mát lưu thông, hệ thống điều khiển kỹ thuật số và hệ thống điện.kết hợp với cặp vít dẫn chính xác để lái xeMáy được phân biệt bởi độ chính xác định vị cao và khả năng lặp lại đặc biệt trong vị trí.

Tính năng sản phẩm

1. Đầu máy khoan:
Đầu công suất khoan được trang bị một động cơ spindle servo chuyên dụng, điều khiển một spindle chính xác thông qua một dây đai đồng bộ răng để giảm tốc và tăng mô-men xoắn.Các trục có thể được thay thế nhanh chóng và dễ dàng. Cơ chế cho ăn được cung cấp bởi một động cơ servo và vít bóng. cả hai trục X và Y có khả năng chuyển động đồng thời,và một hệ thống điều khiển vòng tròn bán khép được sử dụng để cho phép cả hai chức năng can thiệp tuyến tính và tròn. Trục được thiết kế với một coni BT50 và được trang bị một khớp quay tốc độ cao, tạo điều kiện cho việc sử dụng chất làm mát trung tâm khoan U tốc độ cao để xử lý hiệu quả.

2Thiết bị truyền tải:
Thiết bị truyền tải sử dụng đường ray hướng dẫn và thanh trượt chính xác cao nhập khẩu từ Đài Loan, đảm bảo hoạt động trơn tru và tăng đáng kể khả năng chịu tải.

Trục X và trục Z được hỗ trợ bởi hai đường ray hướng dẫn tuyến tính lăn, phục vụ như cả đường ray hướng dẫn và mang tải cho các chuyển động theo chiều ngang và chiều dọc.Cấu hình này đáp ứng các yêu cầu kỹ thuật của khoan tốc độ caoCác hệ thống truyền tải trục X và trục Z được điều khiển bởi động cơ servo AC, xoay các ốc vít chính xác để đạt được chuyển động tuyến tính.

Trục Y được trang bị hai đường ray hướng dẫn tuyến tính lăn hạng nặng ở cả hai bên, với hai thanh trượt đường ray vuông được gắn trên mỗi đường ray hướng dẫn để tạo thành một đường ray trượt trục Y mạnh mẽ.Thiết lập này đảm bảo độ cứng cao và yêu cầu sức mạnh của khung gantry được đáp ứng, trong khi cũng cung cấp các lợi thế như hệ số ma sát thấp, chuyển động tốc độ cao, giảm rung tuyệt vời và tuổi thọ kéo dài.X-axis truyền tải sử dụng công nghệ dẫn đồng bộ động cơ servo kép, với một động cơ servo ở mỗi bên điều khiển các ốc vít bóng đồng bộ.

3Hệ thống bôi trơn tự động và cơ chế bảo vệ:

Máy công cụ này được trang bị hệ thống bôi trơn tự động áp suất một phần khối lượng do Đài Loan sản xuất, được thiết kế để cung cấp bôi trơn liền mạch cho các thành phần chuyển động như đường ray hướng dẫn,Vít chìHệ thống này giúp kéo dài tuổi thọ của máy.trục X và trục Y được trang bị tấm chắn chống bụi, và một bảo vệ chống phun nước được lắp đặt xung quanh bàn làm việc để tăng cường bảo vệ.

.

Máy cổng CNC hiện đại này được thiết kế đặc biệt để khoan hiệu quả cao và đánh dấu các bộ phận tấm và ván kim loại.Nó đã được kỹ thuật tỉ mỉ để cho phép xử lý chính xác của loại tấm mảnh và tập hợp cấu trúc, làm cho nó đặc biệt phù hợp với việc gia công các miếng lót, đĩa, các thành phần hình vòng, tấm phẳng và các bộ phận tương tự.Một cân nhắc hoạt động quan trọng là độ dày của các mảnh phải phù hợp với các thông số gia công hiệu quả được thiết lập của máy.

Trong các cơ sở sản xuất cấu trúc thép, thiết bị này thực hiện các hoạt động khoan và mài chính xác cao trên các tấm cấu trúc và các yếu tố kết nối,cung cấp một nền tảng vững chắc cho việc lắp ráp đáng tin cậy của khung thépTrong ngành năng lượng gió, nó cung cấp tiên tiến,Khả năng gia công chính xác cao cho tháp tuabin gió và vòm ờn đảm bảo các thành phần này được thiết kế để chịu được các điều kiện môi trường khó khănĐối với các dự án xây dựng cầu, các thiết bị xử lý các vạch cầu và hỗ trợ hỗ trợ, tạo điều kiện cho việc tạo ra ổn địnhCác kết nối bền được thiết kế để chịu được tải năng động trong suốt tuổi thọ kéo dài của cây cầu.
