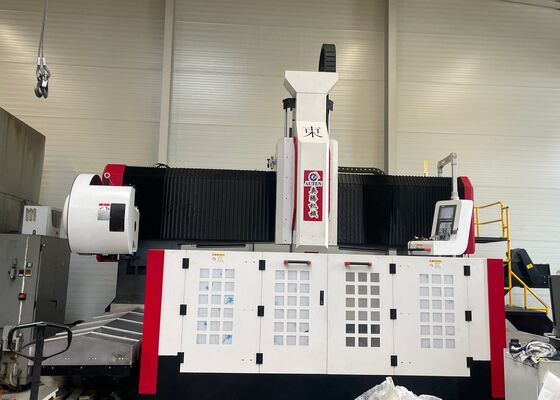

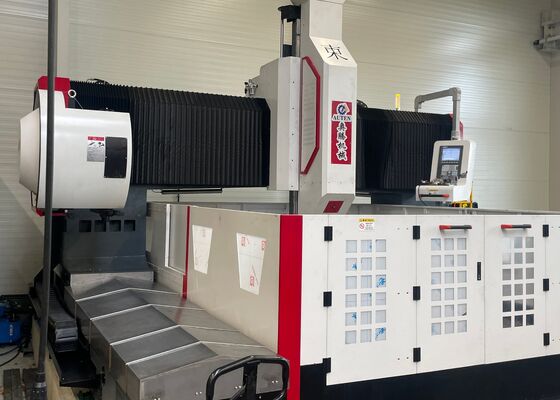

Máy khoan phay CNC kiểu cổng chia hạng nặng 2525BT50, Động cơ trục chính servo 30KW

Máy khoan phay CNC kiểu cổng 2525BT50 hạng nặng, Động cơ trục chính servo 30KW

Ứng dụng:

Thiết bị khoan CNC kiểu cổng này được thiết kế để khoan, vát mép, ta rô và phay trên các bộ phận tấm và kết cấu. Nó chủ yếu được sử dụng để khoan hiệu quả cao các mặt bích, đĩa, vòng, tấm và các chi tiết khác trong phạm vi độ dày hiệu quả. Cả lỗ thông và lỗ tịt đều có thể được gia công trên các bộ phận vật liệu đơn và vật liệu composite. Quá trình gia công được điều khiển bằng kỹ thuật số, đảm bảo dễ vận hành. Nó cho phép tự động hóa, độ chính xác cao và hỗ trợ sản xuất nhiều loại và sản xuất hàng loạt.

Thông số kỹ thuật:

Cấu trúc thiết bị:

Đế máy được làm bằng vật liệu đúc và bao gồm các bộ phận chính như bàn làm việc, cổng di động, yên trượt di động, đầu khoan và phay, hệ thống bôi trơn tự động, thiết bị bảo vệ, hệ thống làm mát tuần hoàn, hệ thống điều khiển kỹ thuật số và hệ thống điện. Nó sử dụng các cặp ray cứng lăn để hỗ trợ và dẫn hướng, cùng với các cặp vít me bi chính xác để truyền động. Máy có đặc điểm là độ chính xác định vị cao và khả năng lặp lại tuyệt vời trong định vị.

Tính năng sản phẩm

1. Bệ và Bàn làm việc:
Bệ được chế tạo từ ống hình chữ nhật hàn, trải qua quá trình ủ nhiệt độ cao trước khi gia công, sau đó là ủ lần thứ hai sau khi bán hoàn thiện để giảm căng thẳng bên trong, đảm bảo độ ổn định chính xác lâu dài của máy công cụ. Bàn làm việc là một chi tiết đúc nguyên khối bằng gang xám (HT250), trải qua quá trình ủ và xử lý lão hóa thứ cấp, mang lại độ cứng động và tĩnh tuyệt vời mà không bị biến dạng. Bề mặt của bàn làm việc được trang bị các rãnh T được sắp xếp hợp lý để kẹp chặt phôi. Hai thanh ray dẫn hướng tuyến tính có độ chính xác cao được gắn ở cả hai bên của đế bệ để đảm bảo phân bố ứng suất đồng đều trên các thanh trượt ray dẫn hướng, tăng cường đáng kể độ cứng của máy công cụ và khả năng chống lại cả lực kéo và lực nén. Hệ thống truyền động có động cơ servo AC kết hợp với vít me bi chính xác, tạo điều kiện cho chuyển động của cổng dọc theo trục Y. Các bu lông điều chỉnh được đặt ở mặt dưới của bệ để cho phép dễ dàng cân bằng bàn làm việc.

2. Cổng di động:

Cổng di động được đúc bằng gang xám (HT250) và được trang bị hai thanh ray dẫn hướng tuyến tính chịu tải cực cao ở mặt trước. Một cặp vít me bi chính xác, cùng với động cơ servo, điều khiển chuyển động của tấm trượt đầu khoan dọc theo trục X, trên đó gắn các đầu khoan. Chuyển động của cổng được tạo điều kiện bởi động cơ servo, điều khiển vòng quay của đai ốc bi trên vít me bi thông qua cơ chế khớp nối chính xác.

3. Di chuyển yên:

Yên trượt di động là một bộ phận bằng gang đúc chính xác. Nó được trang bị hai bàn trượt tuyến tính CNC chịu tải cực cao, một bộ cặp vít me bi chính xác và một bộ giảm tốc hành tinh có độ chính xác cao được kết nối với động cơ servo. Yên xe cũng có một xi lanh cân bằng khí nitơ để cân bằng trọng lượng của đầu khoan, giảm tải cho vít và kéo dài tuổi thọ của nó. Hệ thống này điều khiển chuyển động của đầu khoan dọc theo trục Z, cho phép chuyển động nhanh về phía trước, làm việc về phía trước, nhanh chóng về phía sau và dừng lại. Ngoài ra, nó còn được trang bị các chức năng cắt phoi tự động, loại bỏ phoi và tạm dừng.

.

Máy cổng CNC tiên tiến này được thiết kế đặc biệt để khoan và đánh dấu hiệu suất cao các bộ phận tấm và kim loại tấm. Được thiết kế cẩn thận để tạo điều kiện cho việc gia công chính xác các phôi dạng tấm và các cụm kết cấu, nó lý tưởng để gia công mặt bích, đĩa, các bộ phận hình vòng, tấm phẳng và các bộ phận tương tự. Một yêu cầu vận hành chính là độ dày của phôi phải tuân thủ các thông số gia công hiệu quả được xác định trước của máy.

Trong các cơ sở chế tạo kết cấu thép, thiết bị này thực hiện các hoạt động khoan và phay có độ chính xác cao trên các tấm kết cấu và các bộ phận kết nối, cung cấp một nền tảng vững chắc cho việc lắp ráp khung thép đáng tin cậy. Trong lĩnh vực năng lượng gió, nó cung cấp khả năng gia công tiên tiến, có độ chính xác cao cho các tháp và mặt bích tuabin gió—đảm bảo các bộ phận này được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh và sự thay đổi nhiệt độ. Đối với các dự án xây dựng cầu, thiết bị này gia công dầm cầu và giá đỡ, cho phép tạo ra các kết nối ổn định, lâu dài được thiết kế để chịu được tải trọng động trong suốt tuổi thọ kéo dài của cầu.
