Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 6000x6000 mm | Chiều cao giàn: | 800mm |
|---|---|---|---|
| Trục chính côn: | BT50 | Max.Drilling Diamter: | 80mm |
| Chiều rộng t-slot: | 28mm | Gõ đường kính: | M3-M36 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22kW |

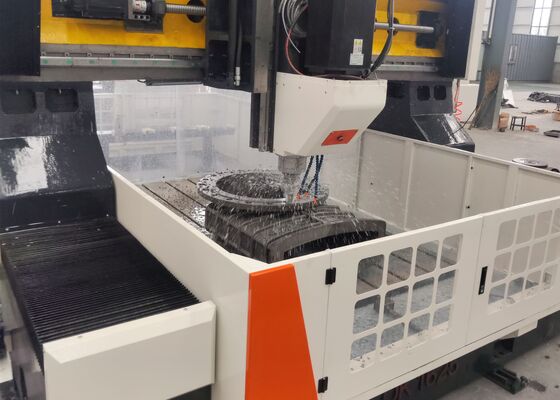

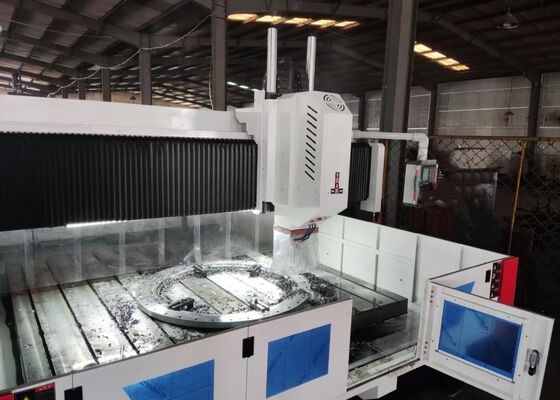

0 ~ 8 R / Min Tốc độ di chuyển bên cạnh Máy khoan tấm Gantry CNC 6000x6000 mm Workpiece
Ứng dụng:
Máy khoan và máy mài vạch kiểu cổng CNC này được thiết kế tùy chỉnh để thực hiện một bộ đầy đủ các hoạt động gia công bao gồm khoan, vạch, chạm, mài,và khoan trên các mảnh làm việc loại tấm và các tập hợp cấu trúcNó cung cấp hiệu suất cao cho các thành phần như vòm, đĩa, các bộ phận hình vòng và tấm với độ dày nằm trong phạm vi hiệu quả được chỉ định.Có khả năng xử lý cả lỗ xuyên và lỗ mù, thiết bị cho thấy khả năng tương thích đặc biệt với cả các thành phần vật liệu nguyên khối và vật liệu tổng hợp.công cụ máy đảm bảo sự dễ dàng và thuận tiện hoạt động xuất sắcNó tạo điều kiện cho sản xuất tự động chính xác cao, đáp ứng các yêu cầu xử lý của nhiều biến thể đồ đạc và hỗ trợ các quy trình sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 6000x6000 mm |
| Chiều cao của cổng |
800 mm (Nó cũng có thể được xác định theo cơ sở) |
|
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Đầu công suất khoan | Qty. | 2 |
| Máy thu tròn | NT1 tài chính | |
|
Chiều kính khoan tối đa (Thép carbon thông thường) |
Φ80 mm | |
| Độ dày tối đa | ≤ 150 mm | |
| Chiều kính khớp | M3-M36 | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 22kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-800mm | |
|
Chuyển động bên của đầu động cơ(Trục X) |
Max.horizontal stroke | 6000 mm |
| Tốc độ di chuyển bên | 0 ~ 8 r/min | |
| Năng lượng động cơ servo cho chuyển động bên | 2x4,2kW | |
|
Chuyển động theo chiều dọc của gantry (Trục Y) |
Max. feed stroke | 6000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Năng lượng động cơ phụ cấp | 2x4,2kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 600 mm |
| Tốc độ di chuyển | 0 ~ 6 m/min | |
| Sức mạnh của động cơ phụ trợ | 2x3,6kW (đói phanh) | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | ±0,01/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | ±0,01/1000mm |
| Kích thước tổng thể | LxWxH | 11000x9500x4000 mm |
Cấu trúc thiết bị:
Máy đánh dấu và khoan cổng CNC này được xây dựng đặc biệt với một bàn làm việc giường sắt đúc, một tập hợp cổng di động, một chiếc yên băng qua, một đơn vị điện khoan-mài,một hệ thống bôi trơn và bảo vệ tự động, một mô-đun làm mát tuần hoàn, một hệ thống điều khiển số (NC) và một mô-đun điều khiển điện.Thiết bị cung cấp sự ổn định chịu tải mạnh mẽ và định vị chuyển động chính xác, trong khi các cơ chế điều khiển vít bóng chính xác cao đảm bảo độ chính xác định vị cao hơn và khả năng lặp lại hoạt động tuyệt vời.
Tính năng sản phẩm
1. Đầu máy khoan
Đầu công suất khoan được trang bị một động cơ xoắn tay servo chuyên dụng,sử dụng một dây đai đồng bộ răng để giảm tốc độ và khuếch đại mô-men xoắn để điều khiển một trục chính xác được xây dựng đặc biệtVòng trục kết hợp cấu hình vòng bi tiếp xúc góc Nhật Bản sáu hàng (bốn vòng bi ở phía trước, hai ở phía sau) để cho phép điều chỉnh tốc độ không bước.Được tích hợp với hệ thống thay dụng cụ khí nén, trục cho phép trao đổi công cụ nhanh chóng và không rắc rối.Các trục X và Y hỗ trợ hoạt động liên kết và áp dụng điều khiển vòng bán kín, do đó đạt được khả năng can thiệp tuyến tính và tròn. mũi trục được thiết kế với một lỗ hổng thuần BT50 và được tích hợp với một khớp quay tốc độ cao,tạo thuận lợi cho việc gia công khoan U tốc độ cao thông qua việc cung cấp chất làm mát thông qua trục.
2Hệ thống truyền tải
Kết hợp các đường ray hướng dẫn được sản xuất ở Đài Loan và thiết kế trượt chính xác cao, hệ thống cung cấp hiệu suất hoạt động trơn tru và khả năng chịu tải trọng cao.Trục X sử dụng hai đường ray hướng dẫn tuyến tính lăn như các thành phần hướng dẫn bên và mang tải, đáp ứng đầy đủ các yêu cầu hoạt động của các quy trình khoan tốc độ cao.
3Hệ thống truyền tải (Xe Y, tiếp tục)
Trục Y được trang bị hai đường ray hướng dẫn tuyến tính lăn hạng nặng ở cả hai bên,với ba toa đường ray vuông gắn trên mỗi đường ray hướng dẫn, cùng nhau tạo thành cơ chế trượt trục YCấu hình cấu trúc này không chỉ đáp ứng các yêu cầu nghiêm ngặt về độ cứng và sức mạnh cấu trúc cao của khung cổng mà còn cung cấp các ưu điểm kỹ thuật quan trọng.bao gồm một hệ số ma sát tối thiểu, tốc độ chuyển động cao, đặc điểm giảm rung động đặc biệt và vòng đời dịch vụ kéo dài.một động cơ servo chuyên dụng được triển khai ở mỗi bên để đồng bộ lái vòng xoay của vít bóng, do đó tạo điều kiện cho việc di dời khung cổng và cho phép các hoạt động gia công CNC chính xác cao.
.
Máy công nghiệp cổng CNC hiệu suất cao này được thiết kế tùy chỉnh để thực hiện các hoạt động khoan và đánh dấu trên các thành phần tấm và kim loại.Được thiết kế tỉ mỉ để cho phép gia công chính xác các mảnh làm việc loại tấm và các tập hợp cấu trúc, nó cung cấp tính tương thích chuyên biệt cho việc chế biến các miếng lót, đĩa, các bộ phận hình vòng, tấm phẳng và các thành phần tương tự.Một điều kiện hoạt động cốt lõi là độ dày mảnh phải tuân thủ nghiêm ngặt các thông số gia công hiệu quả được đặt trước của máy.
Trong các nhà máy sản xuất cấu trúc thép, thiết bị này thực hiện các hoạt động khoan và mài chính xác cao trên các tấm cấu trúc và các thành phần kết nối,thiết lập một nền tảng vững chắc cho việc lắp ráp ổn định các khung thépTrong ngành năng lượng gió, it provides advanced high-precision machining solutions for wind turbine towers and flanges—a critical process that ensures these components are capable of withstanding severe environmental conditions (eĐối với các sáng kiến xây dựng cầu, các thiết bị xử lý các ván cầu và các hỗ trợ hỗ trợ, tạo điều kiện cho sự hình thành ổn định,Các kết nối bền được thiết kế để chịu tải năng động trong suốt vòng đời dịch vụ kéo dài của cây cầu.
