Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 6000x6000 mm | Chiều cao giàn: | 800mm |
|---|---|---|---|
| Trục chính côn: | BT50 | Max.Drilling Diamter: | 80 mm |
| Chiều rộng t-slot: | 28mm | Gõ đường kính: | M3-M36 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22kw |
| Làm nổi bật: | Máy khoan CNC công nghiệp trục chính 22Kw,Máy khoan tấm CNC phôi lớn 6000x6000mm,Máy khoan CNC động cơ servo công nghiệp |
||

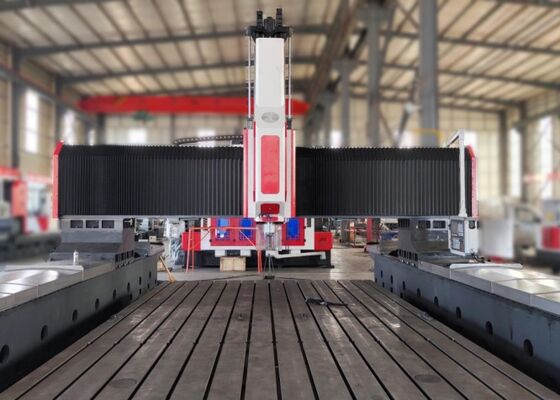

Máy khoan mảng công nghiệp CNC với công suất 6000x6000mm 22 Kw Servo Spindle Motor
Ứng dụng:
Máy khoan và máy mài vạch gantry CNC này được thiết kế đặc biệt để thực hiện các hoạt động khoan, vạch, chạm, mài và khoan trên các mảnh làm bằng tấm và các thành phần cấu trúc.Nó cung cấp hiệu quả cao hiệu suất khoan lỗ cho các mảnh làm việc như vảy, đĩa, vòng và tấm có độ dày nằm trong phạm vi hiệu quả được chỉ định với khả năng xử lý cả qua lỗ và lỗ mù,Thiết bị cho thấy khả năng tương thích mạnh mẽ với các thành phần bằng vật liệu đơn và vật liệu tổng hợpĐược trang bị công nghệ điều khiển kỹ thuật số tiên tiến, công cụ máy đảm bảo sự tiện lợi hoạt động vượt trội.đáp ứng nhu cầu chế biến đa loại, và hỗ trợ quy trình sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 6000x6000 mm |
| Chiều cao của cổng |
800 mm (Nó cũng có thể được xác định theo cơ sở) |
|
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Đầu công suất khoan | Qty. | 2 |
| Máy thu tròn | NT1 tài chính | |
|
Chiều kính khoan tối đa (Thép carbon thông thường) |
Φ80 mm | |
| Độ dày tối đa | ≤ 150 mm | |
| Chiều kính khớp | M3-M36 | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 22kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-800mm | |
|
Chuyển động bên của đầu động cơ(Trục X) |
Max.horizontal stroke | 6000 mm |
| Tốc độ di chuyển bên | 0 ~ 8 r/min | |
| Năng lượng động cơ servo cho chuyển động bên | 2x4,2kW | |
|
Chuyển động theo chiều dọc của gantry (Trục Y) |
Max. feed stroke | 6000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Năng lượng động cơ phụ cấp | 2x4,2kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 600 mm |
| Tốc độ di chuyển | 0 ~ 6 m/min | |
| Sức mạnh của động cơ phụ trợ | 2x3,6kW (đói phanh) | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | ±0,01/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | ±0,01/1000mm |
| Kích thước tổng thể | LxWxH | 11000x9500x4000 mm |

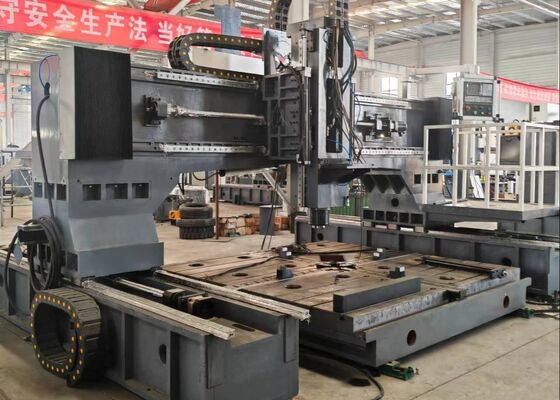

Cấu trúc thiết bị:
Máy đánh dấu và khoan cổng CNC này được cấu hình đặc biệt với một bàn làm việc giường thép đúc, một tập hợp cổng di động, một lưng xe xuyên, một đầu máy khoan-mài,một hệ thống bôi trơn và bảo vệ tự động, một mô-đun làm mát lưu thông, một hệ thống điều khiển số (NC) và một đơn vị điều khiển điện.trong khi các cơ chế truyền động vít hình quả chính xác cao đảm bảo độ chính xác định vị đặc biệt và khả năng lặp lại hoạt động xuất sắc.
Tính năng sản phẩm
1. Đầu máy khoan:
Đầu công suất khoan được trang bị một động cơ xoắn tay servo chuyên dụng,sử dụng một dây đai đồng bộ răng để giảm tốc độ và tăng mô-men xoắn để điều khiển một trục chính xác chuyên biệt. Trục sử dụng một sắp xếp vòng bi góc Nhật Bản sáu hàng (bốn ở phía trước, hai ở phía sau) để thực hiện điều chỉnh tốc độ không bước.trục cho phép thay thế công cụ nhanh chóng và thuận tiện. Di chuyển thức ăn được thúc đẩy bởi một động cơ servo ghép với một vít bóng.Các trục X và Y hỗ trợ chức năng liên kết và sử dụng điều khiển vòng tròn bán kín để đạt được khả năng can thiệp tuyến tính và tròn. Đầu trục có lỗ thuần BT50 và được tích hợp với một khớp quay tốc độ cao, tạo điều kiện cho việc gia công khoan U tốc độ cao với nguồn cung cấp chất làm mát thông qua trục.
2Hệ thống truyền tải:
Với các đường ray hướng dẫn có nguồn gốc từ Đài Loan và thiết kế trượt chính xác cao, hệ thống đảm bảo hiệu suất hoạt động trơn tru và tăng khả năng chịu tải nặng.
Trục X sử dụng hai đường ray hướng dẫn tuyến tính lăn như đường dẫn bên và đường chịu tải, hoàn toàn đáp ứng các yêu cầu cho các hoạt động khoan tốc độ cao.một động cơ AC servo điều khiển một vít bóng chính xác để nhận ra chuyển động tuyến tính.
Trục Y được trang bị hai đường ray hướng dẫn tuyến tính lăn hạng nặng ở mỗi bên, với ba toa đường ray vuông được gắn trên mỗi đường ray hướng dẫn, tập hợp thành cơ chế trượt trục Y.Thiết kế cấu trúc này không chỉ đáp ứng nhu cầu độ cứng và sức mạnh cao của khung cổng mà còn mang lại những lợi thế kỹ thuật bao gồm hệ số ma sát thấp, tốc độ di chuyển cao, hiệu suất ức chế rung động vượt trội và tuổi thọ kéo dài.một động cơ servo được cấu hình ở mỗi bên để đồng bộ lái vòng xoay vít quả bóng, do đó cho phép di chuyển khung cổng và đạt được gia công CNC chính xác.
.
Máy công nghiệp cổng CNC hiệu suất cao này được thiết kế đặc biệt cho việc khoan và đánh dấu các ứng dụng trên các thành phần tấm và kim loại.Thiết kế tinh tế để đảm bảo gia công chính xác các mảnh làm việc loại tấm và các bộ phận cấu trúc, nó cung cấp khả năng tương thích dành riêng cho việc chế biến vòm, đĩa, vòng, tấm phẳng và các thành phần tương tự.Một yêu cầu cốt lõi là độ dày mảnh phải tuân thủ nghiêm ngặt các thông số gia công hiệu quả được cấu hình sẵn của máy.
Trong các cơ sở sản xuất cấu trúc thép, thiết bị này thực hiện các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các yếu tố kết nối,đặt nền tảng vững chắc cho việc lắp ráp ổn định các khung thépTrong lĩnh vực năng lượng gió,nó cung cấp các giải pháp gia công chính xác cao cho tháp tuabin gió và vòmĐối với các dự án xây dựng cây cầu, thiết bị xử lý vạch cây cầu và hỗ trợ, tạo điều kiện cho sự hình thành ổn định,Các kết nối lâu dài được thiết kế để chịu được tải năng động trong suốt thời gian sử dụng cây cầu.
