Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 6000x6000 mm | Chiều cao giàn: | 800mm |
|---|---|---|---|
| Trục chính côn: | BT50 | Max.Drilling Diamter: | 80 mm |
| Chiều rộng t-slot: | 28mm | Gõ đường kính: | M3-M36 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22kw |
| Làm nổi bật: | Máy khoan tấm CNC 6000x6000mm,Máy khoan CNC 22kW servo motor,Máy khoan tấm CNC mạnh mẽ |
||

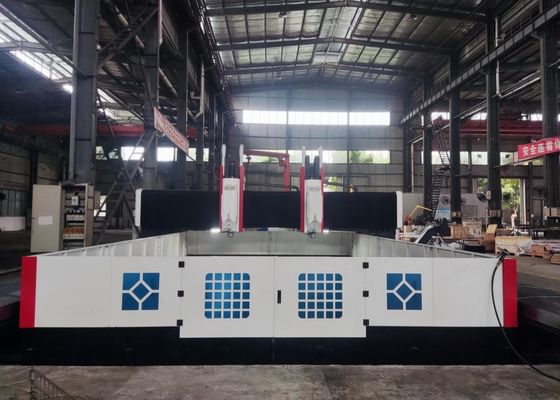

Máy khoan mảng CNC mạnh mẽ 6000x6000mm Kích thước đồ đạc và 22 kW Servo Spindle Motor
Ứng dụng:
Thiết bị khoan và mài vữa cột cột cột CNC này chủ yếu được thiết kế để thực hiện các hoạt động khoan, trục vữa, chạm, mài vữa và khoan trên các phần làm bằng tấm và các thành phần cấu trúc.Nó cung cấp hiệu suất khoan lỗ hiệu quả cho các mảnh làm việc bao gồm cả các miếng lót, đĩa, vòng và tấm với độ dày nằm trong phạm vi hiệu quả được chỉ định. có khả năng chế biến thông qua lỗ và lỗ mù,nó tương thích với cả các thành phần bằng vật liệu đơn và vật liệu tổng hợpVới công nghệ điều khiển kỹ thuật số, công cụ máy đảm bảo sự tiện lợi hoạt động đặc biệt. Nó tạo điều kiện cho sản xuất tự động với độ chính xác cao,hỗ trợ các yêu cầu chế biến đa giống, và cho phép hoạt động sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 6000x6000 mm |
| Chiều cao của cổng |
800 mm (Nó cũng có thể được xác định theo cơ sở) |
|
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Đầu công suất khoan | Qty. | 2 |
| Máy thu tròn | NT1 tài chính | |
|
Chiều kính khoan tối đa (Thép carbon thông thường) |
Φ80 mm | |
| Độ dày tối đa | ≤ 150 mm | |
| Chiều kính khớp | M3-M36 | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 22kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-800mm | |
|
Chuyển động bên của đầu động cơ(Trục X) |
Max.horizontal stroke | 6000 mm |
| Tốc độ di chuyển bên | 0 ~ 8 r/min | |
| Năng lượng động cơ servo cho chuyển động bên | 2x4,2kW | |
|
Chuyển động theo chiều dọc của gantry (Trục Y) |
Max. feed stroke | 6000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Năng lượng động cơ phụ cấp | 2x4,2kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 600 mm |
| Tốc độ di chuyển | 0 ~ 6 m/min | |
| Sức mạnh của động cơ phụ trợ | 2x3,6kW (đói phanh) | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | ±0,01/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | ±0,01/1000mm |
| Kích thước tổng thể | LxWxH | 11000x9500x4000 mm |
Cấu trúc thiết bị:
Máy đánh dấu và khoan cổng CNC này chủ yếu được trang bị một bàn làm việc giường sắt đúc, một cấu trúc cổng di động, một lưng xe xuyên, một đầu máy khoan-mài,một hệ thống bôi trơn và bảo vệ tự động, một đơn vị làm mát lưu thông, hệ thống điều khiển số (NC) và bộ điều khiển điện.trong khi các cơ chế truyền động vít bóng chính xác cao đảm bảo độ chính xác định vị cao hơn và khả năng lặp lại tuyệt vời.
Tính năng sản phẩm
1- Chỗ ngủ và bàn làm việc:
Ghế máy được xây dựng như một mảnh sắt xám (HT250), trong khi cổng và cơ sở chùm bên được chế tạo từ các cấu trúc hàn bền cao.Sau các phương pháp xử lý nướng và lão hóa thứ cấp, gia công chính xác được thực hiện để đạt được độ cứng động và tĩnh đặc biệt, ngăn ngừa hiệu quả biến dạng cấu trúc.Bề mặt bàn làm việc có các khe T được gia công chính xác được sắp xếp theo bố trí tối ưu, tạo thuận lợi cho việc kẹp chắc chắn đồ đạc.đảm bảo phân phối lực đồng đều trên các toa dẫn và tăng đáng kể độ cứng của máy công cụ, độ bền kéo và sức đề kháng nén. Hệ thống truyền động sử dụng động cơ servo AC kết hợp với bộ vít bóng chính xác cho truyền hai mặt,cho phép chuyển động trơn tru theo trục Y của gantry. Các cọc làm bằng có thể điều chỉnh được phân bố chiến lược trên đáy giường, cho phép hiệu chuẩn thuận tiện về sự sắp xếp ngang của bàn làm việc.
2. Đường chắn di động:
Cánh cổng di động được xây dựng từ vật liệu sắt xám (HT250), với hai đường dẫn tuyến tính lăn chịu tải trọng cực cao được tích hợp ở phía trước của cấu trúc cổng.Một tập hợp các bộ vít bóng chính xác, kết hợp với một động cơ servo, tạo điều kiện cho chuyển động trục X của slide đầu công suất.
3- Di chuyển Saddle:
Chiếc lưng di chuyển là một tập hợp cấu trúc sắt đúc chính xác, được trang bị hai đường dẫn tuyến tính CNC chịu tải trọng cao, một bộ tập hợp vít bóng chính xác,và một máy giảm độ chính xác cao của hành tinh kết nối với một động cơ servoNó được tích hợp thêm với một xi lanh cân bằng nitơ, cân bằng trọng lượng của đầu điện để giảm thiểu tải trọng trên vít bóng và kéo dài tuổi thọ hoạt động của nó.Thành phần này điều khiển đầu sức mạnh khoan để thực hiện chuyển động trục Z, cho phép các chức năng cốt lõi bao gồm cấp nhanh, cấp làm việc, thu hồi nhanh và dừng chính xác.và tạm dừng khả năng để tăng hiệu quả gia công và tính linh hoạt hoạt động.
.
Máy công nghiệp cổng CNC hiệu suất cao này được thiết kế đặc biệt cho các ứng dụng khoan và đánh dấu trên các thành phần tấm và kim loại.Thiết kế tỉ mỉ để đảm bảo gia công chính xác các mảnh làm việc loại tấm và các bộ phận cấu trúc, nó cung cấp khả năng tương thích chuyên dụng với việc chế biến các miếng kẹp, đĩa, vòng, tấm phẳng và các thành phần tương tự.Một yêu cầu cơ bản là độ dày mảnh phải tuân thủ nghiêm ngặt các đặc điểm kỹ thuật gia công hiệu quả được đặt trước của máy.
Trong các cơ sở sản xuất cấu trúc thép, thiết bị này thực hiện các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các thành phần kết nối,thiết lập một nền tảng vững chắc cho việc lắp ráp ổn định các khung thépTrong ngành năng lượng gió,nó cung cấp các giải pháp gia công chính xác cao cho tháp tuabin gió và vòm một quy trình quan trọng đảm bảo các thành phần này có thể chịu được điều kiện môi trường khắc nghiệt (eĐối với các dự án xây dựng cầu, các thiết bị xử lý các vạch cầu và các hỗ trợ hỗ trợ, cho phép hình thành ổn định,Các kết nối bền được thiết kế để chịu được tải năng động trong suốt cuộc sống dịch vụ kéo dài của cây cầu.
