Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 4000x4000mm | Chiều cao giàn: | 800mm |
|---|---|---|---|
| Trục chính côn: | BT50 | Max.Drilling Diamter: | 80 mm |
| Chiều rộng t-slot: | 28mm | Gõ đường kính: | M3-M32 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22kw |

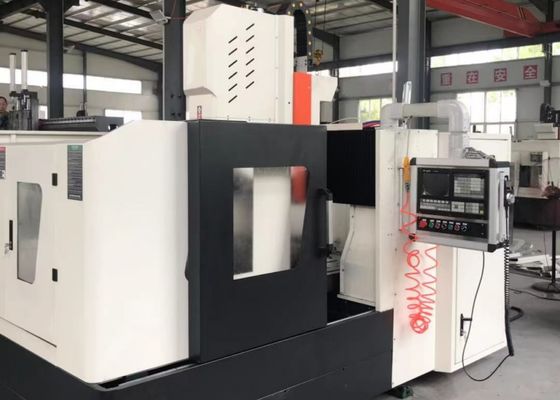

4000x4000mm kích thước đồ đạc CNC máy khoan kim loại tấm 80mm Max đường kính khoan
Ứng dụng:
Thiết bị này chủ yếu được thiết kế để thực hiện các hoạt động khoan, khoang, chạm, mài và khoan trên tấm và các thành phần cấu trúc.Nó cung cấp hiệu suất khoan lỗ hiệu quả cho các mảnh làm việc bao gồm cả các miếng lót, đĩa, vòng và tấm với độ dày nằm trong phạm vi hoạt động hiệu quả của nó. có khả năng chế biến thông qua lỗ và lỗ mù,nó tương thích với cả các thành phần bằng vật liệu đơn và vật liệu tổng hợpMáy công cụ có tính năng điều khiển kỹ thuật số cho các quy trình gia công của nó, đảm bảo sự tiện lợi hoạt động đặc biệt.và khả năng sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 4000x4000 mm |
| Chiều cao của cổng |
800 mm (Nó cũng có thể được xác định theo cơ sở) |
|
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Đầu công suất khoan | Qty. | 1 |
| Máy thu tròn | NT1 tài chính | |
|
Chiều kính khoan tối đa (Thép carbon thông thường) |
Φ80 mm | |
| Độ dày tối đa | ≤ 150 mm | |
| Chiều kính khớp | M3-M32 | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 22kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-800mm | |
|
Chuyển động bên của đầu động cơ(Trục X) |
Max.horizontal stroke | 4000 mm |
| Tốc độ di chuyển bên | 0 ~ 6 vòng/phút | |
| Năng lượng động cơ servo cho chuyển động bên | 4.2kW | |
|
Chuyển động theo chiều dọc của gantry (Trục Y) |
Max. feed stroke | 4000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 6 m/min | |
| Năng lượng động cơ phụ cấp | 2x4,2kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 500 mm |
| Tốc độ di chuyển | 0 ~ 6 m/min | |
| Sức mạnh của động cơ phụ trợ | 3.5kW (động) | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | ± 0,025/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | ±0,02/1000mm |
| Kích thước tổng thể | LxWxH | 9000x7500x4000 mm |
| Tổng công suất | Khoảng 50 kW | |
Cấu trúc thiết bị:

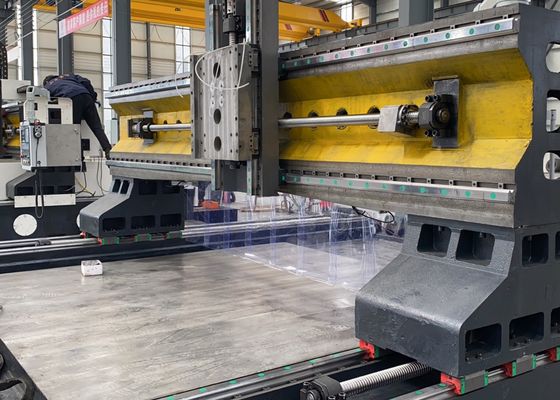

Thiết bị này chủ yếu bao gồm một bàn làm việc giường đúc, một gantry di động, một yên di động, một đầu máy khoan và xay, một hệ thống bôi trơn và bảo vệ tự động,một đơn vị làm mát lưu thông, một hệ thống điều khiển số và một hệ thống điện.trong khi các ổ cuộn vít bóng chính xác đảm bảo độ chính xác định vị vượt trội và khả năng lặp lại tuyệt vời.
Tính năng sản phẩm
1- Chỗ ngủ và bàn làm việc:
Ghế và bàn làm việc được chế tạo từ thép đúc màu xám (HT250) dưới dạng đúc một mảnh, trải qua các phương pháp điều trị sơn và lão hóa thứ cấp,tiếp theo là gia công chính xác để đảm bảo độ cứng động và tĩnh vượt trội mà không bị biến dạngBề mặt bàn làm việc được trang bị các khe T được chế biến chính xác trong một bố trí tối ưu, tạo điều kiện cho việc kẹp chắc chắn.Cơ sở giường được trang bị hai đường dẫn tuyến tính chính xác cao ở mỗi bên, đảm bảo sự phân phối lực đồng đều trên các xe dẫn đường và tăng đáng kể độ cứng của máy công cụ cũng như sức đề kháng kéo và nén.Hệ thống lái xe sử dụng động cơ AC servo kết hợp với các tập hợp vít bóng chính xác để lái xe song phương, cho phép các gantry để đi qua dọc theo trục Y. các bu lông làm bằng điều chỉnh được đặt chiến lược trên cơ sở giường,cho phép hiệu chuẩn thuận tiện của giường và bàn làm việc.
2. Đường chắn di động:
Các gantry di động được xây dựng từ thép đúc màu xám (HT250), với hai siêu cao tải trọng mang đường dẫn cán tuyến tính gắn trên mặt trước của nó.được ghép nối với động cơ servo, tạo thuận lợi cho chuyển động trục X của trục trục trục.
3- Di chuyển Saddle:
Chiếc lưng di chuyển là một thành phần cấu trúc sắt đúc chính xác, được thiết kế để có độ cứng tối ưu và ổn định hoạt động.một bộ các bộ vít bóng chính xác, và một máy giảm tốc hành tinh chính xác cao kết nối với động cơ AC servo. Một xi lanh đối trọng khí nitơ được tích hợp vào thiết kế,bù đắp trọng lượng của đầu điện để giảm thiểu tải trọng trên vít bóng và kéo dài tuổi thọ của nó. Các tập hợp điều khiển đầu công suất khoan để thực hiện chuyển động trục Z, cho phép các chức năng cốt lõi bao gồm nhanh chóng đi qua, ăn làm việc, rút nhanh, và chính xác vị trí dừng lại.Nó cũng được trang bị với chip tự động phá vỡ, sơ tán chip và khả năng tạm dừng chương trình để tăng hiệu quả gia công và kiểm soát quy trình.
.
Máy công nghiệp cổng CNC hiệu suất cao này dành riêng cho các hoạt động khoan và đánh dấu cho các thành phần tấm và kim loại.Nó được kỹ thuật tỉ mỉ để cung cấp máy móc chính xác của loại tấm và các bộ phận cấu trúc, với khả năng thích nghi chuyên biệt để chế biến các miếng kẹp, đĩa, vòng, tấm phẳng và các thành phần tương tự.Một yêu cầu cốt lõi là độ dày mảnh phải tuân thủ nghiêm ngặt các thông số gia công hiệu quả được đặt trước của máy.
Trong các cơ sở sản xuất cấu trúc thép, thiết bị này thực hiện khoan và mài chính xác trên các tấm cấu trúc và các thành phần kết nối,thiết lập một nền tảng vững chắc cho việc lắp ráp ổn định các khung thépTrong lĩnh vực năng lượng gió,nó cung cấp các giải pháp gia công chính xác cao cho các tháp tuabin gió và vòm một quy trình quan trọng đảm bảo các thành phần này có thể chịu được điều kiện môi trường khắc nghiệt (eĐối với các dự án xây dựng cầu, các thiết bị xử lý các vạch cầu và các hỗ trợ hỗ trợ, cho phép hình thành ổn định,Các kết nối bền được thiết kế để chịu được tải năng động trong suốt cuộc sống dịch vụ kéo dài của cây cầu.
