Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 4000x1600mm | Chiều cao giàn: | 800mm |
|---|---|---|---|
| Trục chính côn: | BT50 | Max.Drilling Diamter: | Φ70 mm |
| Chiều rộng t-slot: | 28mm | Gõ đường kính: | M3-M24 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22kw |

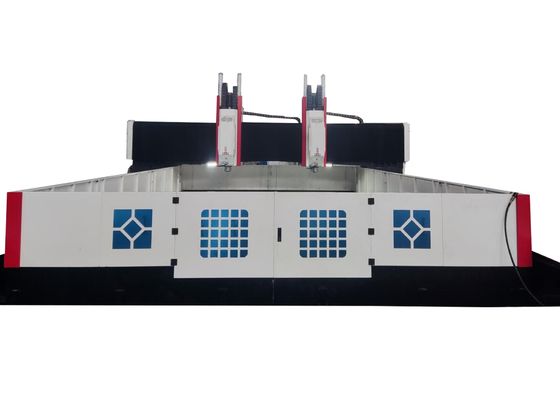

Kích thước tổng thể 6000x3900x2700mm Máy khoan kim loại CNC Gantry Đường kính khoan tối đa 70mm
Ứng dụng:

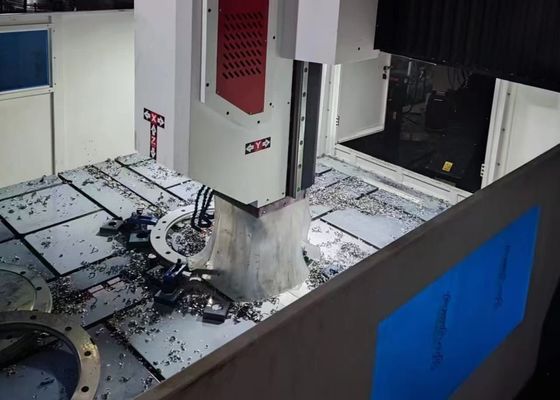

Thiết bị này được chế tạo chuyên dụng để khoan, vát mép, ta rô và phay trên các bộ phận tấm và kết cấu. Nó chủ yếu được thiết kế để khoan hiệu quả cao các chi tiết gia công—bao gồm mặt bích, đĩa, vòng và tấm—có độ dày phù hợp với phạm vi xử lý hiệu quả được chỉ định. Hệ thống tạo điều kiện cho việc gia công các lỗ thông và lỗ tịt trên cả các bộ phận đơn vật liệu và vật liệu composite. Với khả năng điều khiển kỹ thuật số đối với các quy trình gia công của nó, máy công cụ mang lại sự tiện lợi vượt trội trong vận hành, đáp ứng các yêu cầu về sản xuất tự động, sản xuất có độ chính xác cao, xử lý đa dạng và các tình huống sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước phôi | DxR | 4000x1600 mm |
| Chiều cao Gantry | 800 mm | |
| Bàn làm việc | Chiều rộng rãnh T | 28mm |
| Đầu khoan điện | Số lượng | 1 |
| Côn trục chính | BT50 | |
| Đường kính khoan tối đa | Φ70 mm | |
| Độ dày tối đa | ≤180 mm | |
| Đường kính ta rô | M3-M24 mm | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 22kW | |
| Khoảng cách từ đầu dưới của trục chính đến bàn làm việc | 200-800mm | |
|
Chuyển động ngang của đầu điện (Trục X) |
Hành trình ngang tối đa | 1600 mm |
| Tốc độ di chuyển ngang | 0~9 vòng/phút | |
| Công suất động cơ servo cho chuyển động ngang | 1x2.4 kW | |
|
Chuyển động dọc Gantry (Trục Y) |
Hành trình nạp tối đa | 4000 mm |
| Tốc độ di chuyển nạp | 0~9 m/phút | |
| Công suất động cơ servo nạp | 2x4.2kW | |
| Chuyển động nạp ram dọc (trục Z) | Hành trình tối đa | 600 mm |
| Tốc độ di chuyển | 0~9 m/phút | |
| Công suất động cơ servo | 1x2.4 kW | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | DxRxC | 6000x3900x2700 mm |
Cấu trúc đúc tách rời:
Thiết bị khoan và phay mặt bích gantry CNC này chủ yếu bao gồm bàn làm việc, gantry di động, yên di động, đầu điện khoan và phay, hệ thống bôi trơn tự động, cơ chế bảo vệ, hệ thống làm mát tuần hoàn, hệ thống điều khiển số và hệ thống điện, cùng với các bộ phận chính khác. Được dẫn hướng và hỗ trợ bởi các đường dẫn hướng lăn và được dẫn động bởi các vít me bi chính xác, máy công cụ thể hiện độ chính xác định vị và độ chính xác định vị lặp lại đặc biệt.
Tính năng sản phẩm
1. Đầu điện khoan:
Đầu điện khoan được trang bị động cơ trục chính servo chuyên dụng, động cơ này dẫn động trục chính chính xác chuyên dụng thông qua giảm tốc đai đồng bộ răng để tăng cường mô-men xoắn đầu ra. Nó hỗ trợ thay thế nhanh chóng và thuận tiện, với chuyển động nạp được cung cấp bởi động cơ servo và cụm vít me bi. Trục X và Y có khả năng liên kết và áp dụng điều khiển bán kín, cho phép các chức năng nội suy tuyến tính và tròn. Đầu trục chính được thiết kế với lỗ côn BT40 và được trang bị khớp quay tốc độ cao, tạo điều kiện cho các hoạt động gia công làm mát xuyên tâm U tốc độ cao.
2. Hệ thống truyền động:
Hệ thống sử dụng các đường dẫn hướng và thanh trượt Đài Loan nhập khẩu có độ chính xác cao, đảm bảo hoạt động trơn tru đồng thời tăng cường hiệu quả khả năng chịu tải nặng.
Trục X và trục Z mỗi trục sử dụng hai đường dẫn hướng tuyến tính lăn làm đường ray dẫn hướng và chịu tải cho chuyển động ngang và dọc tương ứng, đáp ứng đầy đủ các yêu cầu kỹ thuật về khoan tốc độ cao. Việc truyền động của trục X và trục Z đạt được thông qua động cơ servo AC dẫn động các vít me bi chính xác để quay, cho phép chuyển động tuyến tính chính xác.
Trục Y được trang bị hai đường dẫn hướng tuyến tính lăn hạng nặng ở cả hai bên, một trong số đó có cấu trúc gắn bên, cùng nhau tạo thành đường ray trượt trục Y. Cấu hình này đáp ứng các yêu cầu về độ cứng và độ bền cao của khung gantry, đồng thời mang lại những lợi thế kỹ thuật bao gồm hệ số ma sát thấp, tốc độ di chuyển cao, hiệu suất hấp thụ rung động tuyệt vời và tuổi thọ kéo dài. Truyền động trục X sử dụng công nghệ truyền động đồng bộ động cơ servo kép—với một động cơ servo được lắp đặt ở mỗi bên—đồng bộ dẫn động các vít me bi để quay, lần lượt dẫn động khung gantry di chuyển và cho phép các hoạt động gia công CNC.
.
Máy công nghiệp gantry CNC hiệu suất cao này được dành riêng cho các hoạt động khoan và đánh dấu cho các bộ phận tấm và kim loại tấm. Nó được thiết kế tỉ mỉ để cung cấp khả năng gia công chính xác các chi tiết gia công dạng tấm và các bộ phận kết cấu, với khả năng thích ứng được nhắm mục tiêu để gia công mặt bích, đĩa, vòng, tấm phẳng và các bộ phận tương tự. Một điều kiện tiên quyết cốt lõi là độ dày của phôi phải tuân thủ nghiêm ngặt các thông số gia công hiệu quả được định cấu hình trước của máy.
Trong các nhà máy sản xuất kết cấu thép, thiết bị này tiến hành khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, đặt nền tảng vững chắc cho việc lắp ráp ổn định các khung thép. Trong ngành năng lượng gió, nó cung cấp các giải pháp gia công có độ chính xác cao cho tháp và mặt bích tuabin gió—một quy trình then chốt đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường khắc nghiệt (ví dụ: gió mạnh, thay đổi nhiệt độ). Đối với các sáng kiến xây dựng cầu, thiết bị gia công dầm cầu và giá đỡ, tạo điều kiện cho việc hình thành các kết nối ổn định, lâu dài được thiết kế để chịu được tải trọng động trong suốt tuổi thọ kéo dài của cầu.
