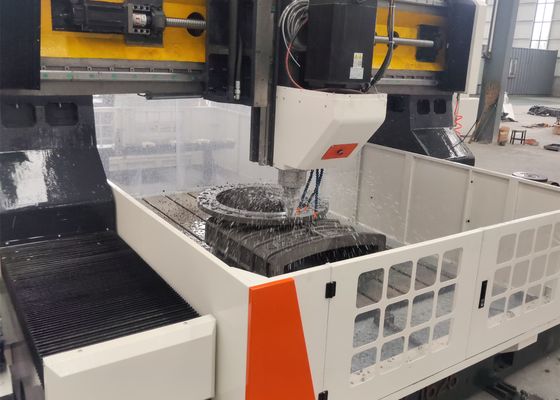

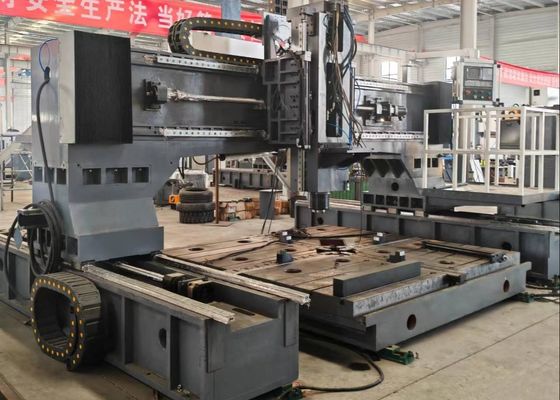

6500x4000x2700mm Kích thước tổng thể Máy xay khoan vòm khoan CNC 28mm T-Slot Width Workbench

6500x4000x2700mm Kích thước tổng thể Máy xay khoan vòm khoan CNC 28mm T-Slot Width Workbench

Ứng dụng:

Máy khoan và mài gạch cổng CNC chủ yếu được thiết kế để khoan, thắt, chạm và mài gạch trên tấm và các thành phần cấu trúc bao gồm sườn, đĩa, vòng, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ.và các mảnh khác ốm của chúng nằm trong phạm vi chế biến hiệu quả của thiết bịNó tạo điều kiện cho việc khoan các lỗ thông qua và lỗ mù trong cả các thành phần vật liệu đơn và vật liệu tổng hợp.cung cấp sự dễ dàng hoạt động vượt trội trong khi cho phép sản xuất tự động, độ chính xác cao, chế biến đa loại và sản xuất quy mô lớn.

Thông số kỹ thuật:

Tính năng sản phẩm

1Thiết bị truyền tải:
Các đường ray và đường trượt dẫn đường chính xác cao nhập khẩu từ Đài Loan đảm bảo hoạt động trơn tru trong khi tăng hiệu quả khả năng chịu tải trọng của thiết bị.
Trục X và trục Z mỗi trục sử dụng hai hướng dẫn tuyến tính lăn làm đường ray hướng dẫn và mang tải cho chuyển động theo chiều ngang và chiều dọc,đáp ứng các yêu cầu kỹ thuật cho khoan tốc độ caoĐối với truyền tải, cả hai trục sử dụng động cơ servo AC để lái các ốc vít chính xác cho chuyển động xoay, do đó đạt được dịch chuyển tuyến tính.

Trục Y được trang bị hai hướng dẫn tuyến tính lăn hạng nặng, mỗi chiếc được trang bị hai thanh trượt đường ray vuông để tạo thành đường trượt trục Y.Cấu hình này đáp ứng các yêu cầu độ cứng và sức mạnh cao của khung gantry, trong khi cung cấp các lợi thế kỹ thuật bao gồm hệ số ma sát thấp, tốc độ di chuyển cao, hấp thụ rung động tuyệt vời và tuổi thọ kéo dài.Đường truyền trục Y sử dụng công nghệ ổ đĩa đồng bộ động cơ phụ để cùng nhau lái các ốc vít vào xoay, cho phép bàn làm việc trục Y di chuyển qua lại cho các hoạt động gia công CNC.

2Thiết bị bôi trơn tự động và thiết bị bảo vệ:
Máy công cụ này được trang bị một hệ thống bôi trơn tự động áp suất bán phần khối lượng được sản xuất ở Đài Loan.bôi trơn tự động không có góc chết cho các thành phần chuyển động như đường ray hướng dẫnCác trục X và trục Y của thiết bị được trang bị nắp bảo vệ chống bụi.trong khi bảo vệ chống nước được lắp đặt xung quanh bàn làm việc để tăng cường bảo vệ.

3. Hệ thống kiểm soát giá trị tuyệt đối của xe buýt KND hoàn chỉnh:
Hệ thống sử dụng nền tảng KND CNC, kết hợp với các động cơ servo dòng giá trị tuyệt đối độ chính xác cao cho ổ đĩa. Nó được trang bị giao diện RS232, màn hình màu,và một giao diện hoạt động bằng tiếng Trung, hỗ trợ cả đầu vào tại chỗvà đầu vào dữ liệu USB bên ngoài

.

Thiết bị công nghiệp cổng CNC hiệu suất cao này, chuyên về khoan và đánh dấu các hoạt động cho tấm và kim loại,được thiết kế tỉ mỉ để gia công chính xác các thành phần loại tấm và các bộ phận cấu trúc. Đặc biệt phù hợp với các bộ phận chế biến như vòm, đĩa, vòng và tấm phẳng,nó kết hợp một quy định cốt lõi rằng độ dày của các mảnh phải tuân thủ nghiêm ngặt các đặc điểm kỹ thuật gia công hiệu quả được đặt trước của máy.

Trong các cơ sở sản xuất cấu trúc thép, thiết bị này thực hiện khoan và mài chính xác trên các tấm cấu trúc và các thành phần kết nối,do đó đặt một nền tảng đáng tin cậy cho việc lắp ráp ổn định các khung thépTrong ngành năng lượng gió,nó cung cấp các giải pháp gia công chính xác cao cho tháp tuabin gió và vòm vòm, một quy trình quan trọng đảm bảo các thành phần này có thể chịu được điều kiện môi trường khắc nghiệt (eĐối với các dự án xây dựng cây cầu, thiết bị xử lý vạch cây cầu và hỗ trợ, tạo điều kiện cho sự hình thành ổn định,Các kết nối bền được thiết kế để chịu tải năng động trong suốt thời gian sử dụng cây cầu.
