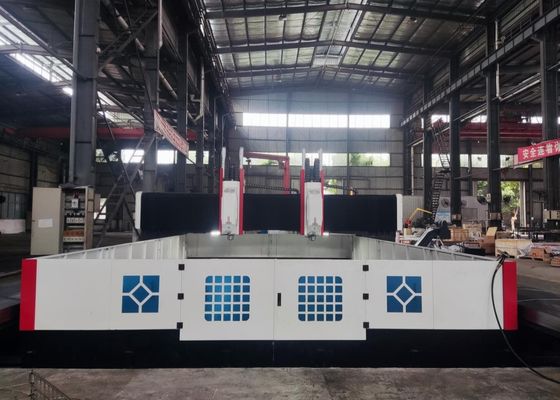

3000x2200mm Kích thước đồ đạc CNC máy khoan tấm và máy xay BT50-150 Spindle Taper

3000x2200mm Kích thước đồ đạc CNC máy khoan tấm và máy xay BT50-150 Spindle Taper

Ứng dụng:

Máy khoan và máy xay cổng CNC chủ yếu được thiết kế để khoan, thắt, chạm và xay các tấm và các thành phần cấu trúc bao gồm các miếng lót, đĩa, vòng, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ, vỏ,và các mảnh khác với độ dày nằm trong phạm vi xử lý hiệu quả của thiết bịNó cho phép khoan lỗ và lỗ mù trên cả các bộ phận vật liệu đơn và vật liệu tổng hợp.Toàn bộ quá trình gia công được điều khiển kỹ thuật số cho sự thuận tiện hoạt động đặc biệt, hỗ trợ sản xuất tự động, độ chính xác cao, xử lý đa loại và sản xuất hàng loạt.

Thông số kỹ thuật:

Tính năng sản phẩm

1. giường máy và bàn làm việc:
Máy giường và bàn làm việc là một mảnh sắt xám (HT250) đúc.chúng tự hào về độ cứng động và tĩnh xuất sắc với không biến dạngBề mặt của bàn làm việc được trang bị các khe T được chế biến chính xác, được sắp xếp tối ưu để tạo điều kiện dễ dàng cho việc kẹp mảnh.Hai bộ hướng dẫn tuyến tính chính xác cao được lắp đặt ở cả hai bên của nền giường, đảm bảo phân phối lực đồng đều trên các thanh trượt hướng dẫn và tăng đáng kể độ cứng, độ bền kéo và sức đề kháng nén của máy công cụ.Hệ thống truyền động sử dụng động cơ servo AC kết hợp với các bộ vít bóng chính xác để lái hai mặt, cho phép chuyển động trục Y của gantry. các cọc điều chỉnh được phân phối ở đáy giường, cho phép làm bằng giường và bàn làm việc thuận tiện.

2. Đường chắn di động:
Cánh cổng di động được xây dựng từ thép xám (HT250).Một tập hợp vít quả bóng chính xác kết hợp với một động cơ servo cho phép tấm trượt đầu điện di chuyển dọc theo trục X. Đĩa trượt đầu công suất được trang bị đầu công suất khoan. Di chuyển gantry được thực hiện thông qua một động cơ servo,mà điều khiển các hạt vít bóng để xoay trên vít bóng thông qua một nối chính xác.

3- Xe cưỡi ngựa di động:
Chiếc lưng xe di động là một thành phần cấu trúc sắt đúc chính xác. Được trang bị trên lưng xe là hai bộ trượt đường sắt tuyến tính CNC chịu tải trọng cực cao, một bộ vít bóng chính xác,và một máy giảm độ chính xác cao của hành tinh kết nối với động cơ servo. Trọng lượng của đầu công suất khoan được cân bằng để giảm tải trọng vít và kéo dài tuổi thọ của vít bóng. Nó thúc đẩy đầu công suất khoan di chuyển dọc theo trục Z,cho phép các hành động như di chuyển nhanh về phía trước, chuyển động ngược nhanh và dừng đầu điện, cùng với chức năng phá vỡ chip tự động, loại bỏ chip và tạm dừng.

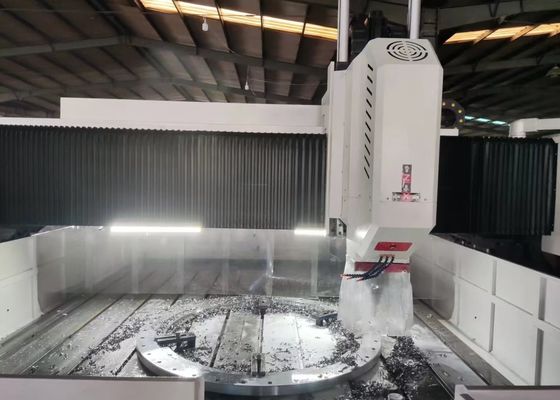

4Đầu khoan:
Đầu công suất khoan sử dụng một động cơ xoắn tay servo chuyên dụng, truyền năng lượng đến một xoắn tay chính xác chuyên biệt thông qua một dây đai đồng bộ răng để tăng mô-men xoắn.Vòng xoắn được cấu hình bằng vòng bi tiếp xúc góc Nhật Bản được sắp xếp trong một cấu trúc sáu hàng (bốn ở phía trước và hai ở phía sau)Được trang bị hệ thống thay đổi công cụ khí nén, trục đảm bảo thay thế công cụ nhanh chóng và thuận tiện.Di chuyển thức ăn được điều khiển bởi một động cơ servo kết hợp với một vít bóngCác trục X và Y hỗ trợ hoạt động liên kết và áp dụng điều khiển vòng bán kín, nhận ra các chức năng can thiệp tuyến tính và tròn.Các đầu trục có một lỗ coni BT50 và được trang bị một khớp quay tốc độ cao, hỗ trợ xử lý khoan U tốc độ cao với nguồn cung cấp chất làm mát thông qua trục.

Thiết bị công nghiệp cổng CNC hiệu suất cao này, chuyên về khoan và đánh dấu các hoạt động cho tấm và kim loại,được thiết kế chi tiết để gia công chính xác các thành phần loại tấm và các bộ phận cấu trúc- Được thiết kế đặc biệt để chế biến các mảnh làm việc bao gồm các miếng lót, đĩa, vòng và tấm phẳng,nó có một yêu cầu cốt lõi rằng độ dày của các mảnh làm việc như vậy phải được sắp xếp chặt chẽ với máy ¢s đặt trước đặc điểm kỹ thuật gia công hiệu quả.

Trong các nhà máy sản xuất cấu trúc thép, thiết bị này thực hiện khoan và mài chính xác trên các tấm cấu trúc và các thành phần kết nối,do đó thiết lập một nền tảng vững chắc cho việc lắp ráp ổn định các khung thépTrong lĩnh vực năng lượng gió,nó cung cấp các giải pháp gia công chính xác cao cho các tháp tuabin gió và vòm (một quy trình thiết yếu đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường khắc nghiệt)Đối với các sáng kiến xây dựng cầu, thiết bị xử lý các vạch cầu và hỗ trợ hỗ trợ, cho phép hình thành ổn định,Các kết nối bền được thiết kế để chịu được tải năng động trong suốt cuộc sống dịch vụ dài của cây cầu.
