Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 13000x1000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Trục chính côn: | BT40-150 | Max.Drilling Diamter: | Φ30 mm |
| Chiều rộng t-slot: | 28mm | Gõ đường kính: | M3-M10 |
| Tốc độ trục chính: | 30~6000 vòng/phút | Công suất động cơ trục chính servo: | 7,5kw |
| Làm nổi bật: | Máy khoan CNC di động kiểu giàn,Máy phay tấm hai trục chính,Máy khoan CNC PHD1310 |
||

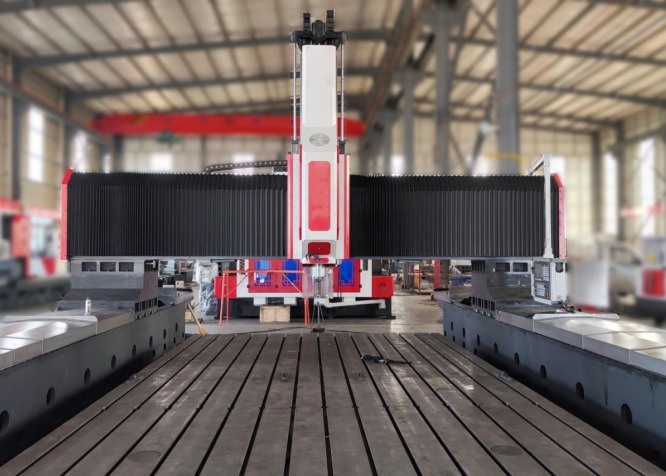

Gantry Mobile Double Spindle CNC máy khoan tấm và máy xay Mô hình PHD1310
Ứng dụng:

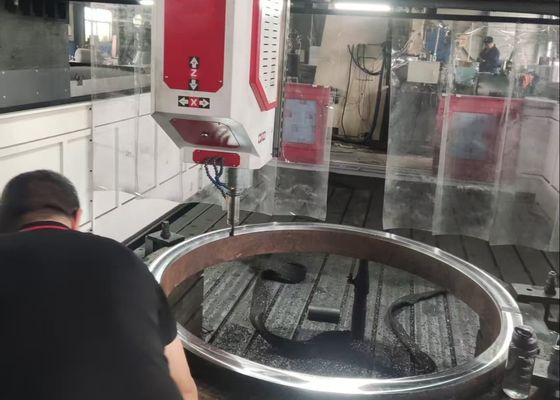

Máy khoan và máy mài kim loại bằng kim loại loại cổng CNC này được thiết kế đặc biệt để thực hiện khoan, khoang, chạm, mài,và các hoạt động khoan trên các mảnh làm bằng tấm và các thành phần cấu trúcNó cung cấp hiệu quả cao hiệu suất lỗ gia công cho các mảnh làm việc như vòm, đĩa, vòng và tấm trong phạm vi độ dày được chỉ định của nó.Thiết bị có khả năng xử lý thông qua lỗ và lỗ mùĐược trang bị công nghệ điều khiển số tiên tiến,công cụ máy này cung cấp thuận tiện hoạt động vượt trội và cho phép tự động hóa, sản xuất chính xác cao của một loạt các sản phẩm trong các thiết lập sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 13000x1000 mm |
| Chiều cao của cổng |
600 mm (Nó cũng có thể được xác định theo cơ sở) |
|
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Đầu công suất khoan | Qty. | 2 |
| Máy thu tròn | BT2văn hóa | |
|
Chiều kính khoan tối đa (Thép carbon thông thường) |
Φ30 mm | |
| Chiều kính khớp | M3-M10 | |
| Tốc độ xoắn | 30~6000 vòng/phút | |
| Sức mạnh động cơ trục phụ | 7.5kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-600mm | |
|
Chuyển động bên của đầu động cơ(Trục X) |
Max.horizontal stroke | 1000 mm |
| Tốc độ di chuyển bên | 0 ~ 8 r/min | |
| Năng lượng động cơ servo cho chuyển động bên | 2.4kW | |
|
Chuyển động theo chiều dọc của gantry (Trục Y) |
Max. feed stroke | 13000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Năng lượng động cơ phụ cấp | 2x2,4kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 300 mm |
| Tốc độ di chuyển | 0 ~ 5 m/min | |
| Sức mạnh của động cơ phụ trợ | 7.5kW (động) | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | ± 0,015/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | ±0,01/1000mm |
| Kích thước tổng thể | LxWxH | 13000x3000x2500 mm |
Tính năng sản phẩm
1Hệ thống điều khiển CNC Siemens/KND toàn diện:
Động cơ được điều khiển bởi các động cơ servo dòng giá trị tuyệt đối chính xác cao, có giao diện RS232 và màn hình hiển thị màu với giao diện hoạt động bằng tiếng Trung,trong khi hỗ trợ cả đầu vào USB trên trang web và bên ngoài.
1.1. Tích hợp với chức năng phá vỡ chip, cho phép người dùng thiết lập thời gian và chu kỳ phá vỡ chip thông qua giao diện máy-người (HMI).
1.2Được trang bị chức năng nâng công cụ, cho phép chiều cao nâng công cụ được cấu hình trên HMI. Khi đạt đến chiều cao được đặt trước trong quá trình khoan,khoan nhanh chóng nâng lên trên phần làm việc để đẩy các chip, sau đó nhanh chóng tiến về bề mặt khoan trước khi tự động tiếp tục hoạt động.
1.3Một tủ điều khiển hoạt động tập trung và đơn vị cầm tay được tích hợp, hoạt động trên một hệ thống CNC.và chức năng báo động tự động để tạo điều kiện cho việc lập trình thuận tiện, lưu trữ, hiển thị và các quy trình truyền thông.
1.4Thiết bị được trang bị khả năng mô phỏng vị trí lỗ trước khi khoan và kiểm tra lại, cải thiện đáng kể sự tiện lợi hoạt động.
2Hệ thống xả nước tập trung:
Máy công cụ này được trang bị hệ thống xả nước tập trung tiêu chuẩn.Cơ chế xả nước phun bên trong ngăn chặn các lớp sắt bám vào công cụ cắt trong các hoạt động gia công, do đó làm giảm mài mòn công cụ, kéo dài tuổi thọ công cụ và cải thiện bề mặt của các mảnh làm việc.Thả nước áp suất cao ở đầu công cụ cắt bảo vệ bề mặt đồ đạc hiệu quả, bảo vệ các khớp quay tốc độ cao, và ngăn ngừa tắc nghẽn các thành phần quay do tạp chất, cuối cùng cải thiện chất lượng tổng thể và tăng hiệu quả hoạt động.
3. máy vận chuyển chip tự động và hệ thống làm mát lưu thông:
Một máy vận chuyển chip tự động được lắp đặt ở mỗi bên của bàn làm việc, với một bộ lọc được lắp đặt ở cuối.và một bơm làm mát được gắn trên một bên. cửa ra của máy bơm làm mát được kết nối với hệ thống lọc nước trung tâm thông qua một ống ống cao su.sau đó được bơm vào hệ thống lọc nước trung tâm bằng máy bơm vận chuyển chipChất làm mát được lọc sau đó được lưu thông lại đến trục bằng một máy bơm làm mát áp suất cao để cung cấp làm mát trong các hoạt động khoan.Một xe tải chip cũng được bao gồm cho việc loại bỏ chip thuận tiện.
Thiết bị công nghiệp khoan và đánh dấu tấm kim loại loại cổng CNC hiệu suất cao này được thiết kế tỉ mỉ để gia công chính xác các thành phần loại tấm và các bộ phận cấu trúc.Được thiết kế đặc biệt để chế biến các mảnh làm việc như miếng kẹp, đĩa, vòng và tấm phẳng, nó có một yêu cầu cốt lõi rằng độ dày của các mảnh phải tuân thủ nghiêm ngặt các thông số gia công hiệu quả được chỉ định của máy.
Trong các xưởng thép cấu trúc, thiết bị nàyt thực hiện các hoạt động khoan và mài chính xác cho các tấm cấu trúc và các thành phần kết nối, do đó đặt nền tảng vững chắc cho việc lắp ráp ổn định các khung thép.Trong ngành năng lượng gió, nó cung cấp các giải pháp gia công chính xác cao cho các tháp tuabin gió và vòm - một quy trình thiết yếu đảm bảo các thành phần này có thể chịu được các điều kiện môi trường khắc nghiệt (ví dụ:gió mạnhĐối với các dự án xây dựng cây cầu, thiết bị xử lý vạch cầu và hỗ trợ hỗ trợ, tạo điều kiện cho sự hình thành ổn định,Các kết nối bền được thiết kế để chịu tải năng động trong suốt thời gian sử dụng cây cầu.
