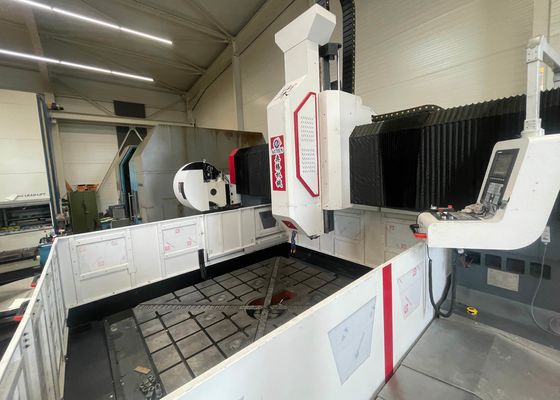

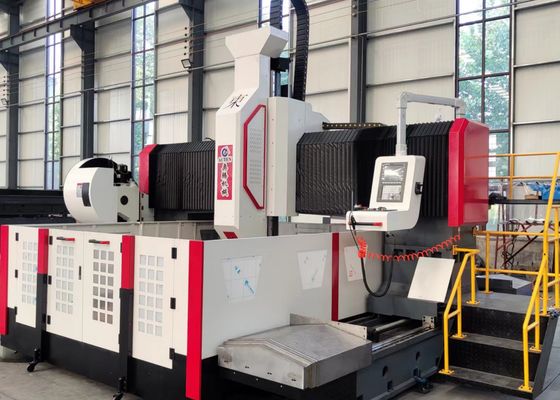

Máy khoan và phay phôi 3000x1600mm, Model PHD3016, Đường kính khoan tối đa 70mm

Máy khoan và phay phôi 3000x1600mm Model PHD3016 Đường kính khoan tối đa 70mm

Ứng dụng:

Thiết bị khoan tấm và mặt bích CNC kiểu cổng này được thiết kế để khoan, vát mép, ta rô và phay các bộ phận tấm/kết cấu.

Nó chủ yếu được dùng để khoan hiệu quả cao các phôi—bao gồm mặt bích, đĩa, vòng và tấm—với độ dày nằm trong phạm vi hoạt động hiệu quả. Nó cho phép khoan các lỗ thông và lỗ tịt trong cả các bộ phận đơn vật liệu và vật liệu composite. Các quy trình gia công của máy công cụ được điều khiển bằng kỹ thuật số, đảm bảo sự tiện lợi trong vận hành đặc biệt. Nó hỗ trợ sản xuất tự động, có độ chính xác cao trên nhiều loại và lô số lượng lớn.

Thông số kỹ thuật:

Tính năng sản phẩm

1. Bàn làm việc
Được chế tạo từ gang xám (HT250), bàn làm việc trải qua quá trình ủ hai lần và xử lý giảm ứng suất rung, mang lại độ cứng và ổn định kích thước tuyệt vời. Bề mặt làm việc của nó có cấu trúc đúc tích hợp.

2. Cổng di động
Được chế tạo từ gang xám (HT250), cổng di động được trang bị hai bộ ray dẫn hướng tuyến tính chịu tải cực cao, một bộ vít me bi chính xác và một động cơ servo—cấu hình thanh trượt đầu khoan là trục Y. Đầu khoan được gắn trên tấm trượt đầu khoan để chuyển động đồng hướng. Việc di chuyển cổng được thực hiện thông qua động cơ servo, động cơ này điều khiển vòng quay của vít me bi thông qua khớp nối chính xác. Các chương trình khoan. Các tính năng xem trước và xác minh trước khi khoan giúp tăng cường hơn nữa sự tiện lợi và độ chính xác trong vận hành.

3. Bàn trượt di động
Bàn trượt di động có cấu trúc bằng gang đúc chính xác. Nó được trang bị hai bộ bàn trượt ray cứng CNC chịu tải cực cao, một bộ cụm vít me bi chính xác và một bộ giảm tốc hành tinh có độ chính xác cao được liên kết với động cơ servo—điều khiển đầu khoan di chuyển dọc theo trục Z. Cấu hình này cho phép đầu khoan thực hiện các hành động như nạp nhanh, nạp làm việc, rút nhanh và dừng, đồng thời kết hợp các chức năng ngắt phoi tự động, loại bỏ phoi và tạm dừng.

4. Hệ thống truyền động
Thiết bị này sử dụng cấu hình có độ chính xác cao tích hợp ray dẫn hướng và khối trượt HIWIN của Đài Loan, đảm bảo hoạt động trơn tru đồng thời tăng cường đáng kể khả năng chịu tải nặng.
Trục X và trục Z mỗi trục được trang bị hai ray dẫn hướng tuyến tính, đóng vai trò là ray dẫn hướng và chịu tải cho chuyển động ngang và dọc tương ứng. Thiết kế này đáp ứng các yêu cầu kỹ thuật cho các hoạt động khoan tốc độ cao. Để truyền động, cả trục X và trục Z đều sử dụng động cơ servo AC để điều khiển vít me bi chính xác quay, từ đó đạt được chuyển động tuyến tính chính xác. Các ổ chứa đĩa dụng cụ hoặc ổ chứa dụng cụ tuyến tính có sẵn, giúp tăng đáng kể hiệu quả gia công.

Máy khoan, đánh dấu và phay kiểu cổng CNC cho mặt bích và thép carbon đại diện cho một thiết bị công nghiệp hiệu suất cao, được thiết kế tỉ mỉ để gia công chính xác các bộ phận dạng tấm và các bộ phận kết cấu. Thiết bị này được tùy chỉnh để gia công các phôi bao gồm mặt bích, đĩa, vòng và tấm phẳng, với yêu cầu cơ bản là độ dày của các phôi đó phải hoàn toàn phù hợp với phạm vi gia công hiệu quả được chỉ định của máy.

Trong các xưởng kết cấu thép, thiết bị này cung cấp khả năng khoan và phay chính xác cho các tấm kết cấu và các bộ phận kết nối, từ đó tạo nền tảng vững chắc cho việc lắp ráp ổn định các khung thép. Đối với lĩnh vực năng lượng gió, nó cung cấp các giải pháp gia công có độ chính xác cao cho tháp và mặt bích tuabin gió—một quy trình không thể thiếu đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường khắc nghiệt (ví dụ: gió mạnh, dao động nhiệt độ). Trong các dự án xây dựng cầu, thiết bị gia công dầm cầu và giá đỡ, đảm bảo sự hình thành các kết nối ổn định, bền bỉ được thiết kế để chịu được tải trọng động trong suốt thời gian sử dụng kéo dài của cầu.
