Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tối đa. Kích thước chiều rộng x chiều cao: | 500 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 13000mm |
| Kênh thép: | 10#～ 40# | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 11kw | Tốc độ trục chính: | 100 ～ 3000 r/phút |
| Làm nổi bật: | Máy khoan chùm CNC tốc độ cao,Máy khoan CNC dòng BHD,Máy khoan chùm 100-3000r/min |
||

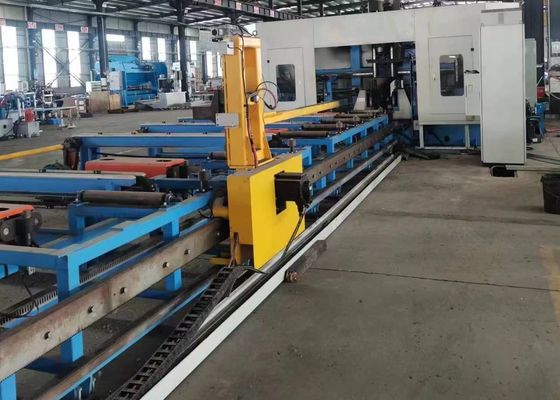

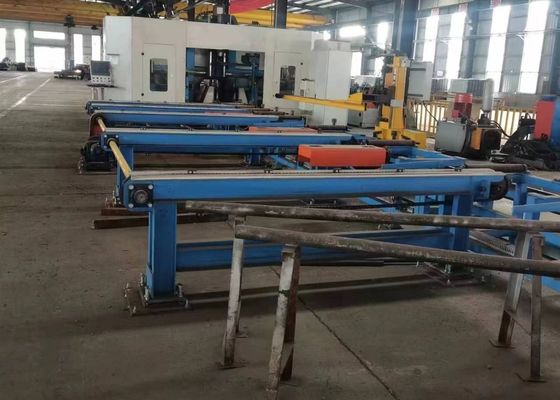

3 Tool Magazine BHD Series CNC Máy khoan tốc độ cao cho chùm 100-3000r / min Tốc độ trục
Ứng dụng:
Dòng máy khoan và cắt chùm H CNC chủ yếu được thiết kế để khoan, chạm, đánh dấu và đánh dấu chùm H, thép kênh, thép góc và các loại vật liệu thép khác.Nó được sử dụng rộng rãi trong các lĩnh vực cấu trúc thép, bao gồm xây dựng, xây dựng nhà để xe, sản xuất tháp và các dự án cấu trúc lưới điện.
Thông số kỹ thuật:
|
Mô hình |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H Độ rộng của chùm phạm vi(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H Chiều cao của chùm phạm vi(mm) |
100~500 | 100~500 | 100~500 | 100~600 |
|
Thép kênh phạm vi chiều rộng(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
Thép kênh phạm vi chiều cao(mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
Max. phần làm việc độ dày(mm) |
40 | 40 | 80 | 80 |
|
Max. phần làm việc chiều dài (m) |
12 hoặc 15 (tùy chọn) | |||
|
Vòng khoan khoan - Quá nhiều. |
Tổng cộng 3 trục, một trục trên đơn vị trên, bên trái và bên phải tương ứng |
|||
|
lỗ trục trục cong |
BT2 | BT2 | BT2 | BT2 |
|
Max.drilling đường kính (mm) |
40 | 40 | 40 | 40 |
|
Động cơ xoắn công suất (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
Tốc độ xoắn (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
Nạp trục tốc độ(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
Chế độ cho ăn theo trục X tốc độ(m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
Qty của công cụ tạp chí |
3 | 3 | 3 | 3 |
|
Tạp chí công cụ loạivà năng lực |
Loại hàng, 3x4 (không cần thiết) | |||
|
Đơn vị đánh dấu (không cần thiết) |
Nhập đĩa, 36 ký tự, kích thước ký tự Φ10mm |
|||
| Hệ thống CNC |
Đức, Nhật Bản, Trung Quốc |
|||
| Phương pháp làm mát | Làm mát phun, làm mát bên trong + làm mát bên ngoài | |||
|
Máy tổng thể Kích thước (m) |
Khoảng 32x5x3.5 | Khoảng 33x5.5x3.5 | Khoảng 33x5.5x3.5 | Khoảng 33x6x3.5 |
| Tổng công suất (kW) | Khoảng 55 | Khoảng 55 | Khoảng 60 | Khoảng 60 |
Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng.
1Một thiết bị khoan thiết yếu, chuyên dụng được thiết kế riêng cho ngành công nghiệp xây dựng cấu trúc thép.
2Có khả năng khoan lỗ trên ba bề mặt của H-beam và thép kênh đồng thời, cung cấp độ chính xác và hiệu quả cao.
3Được trang bị 7 trục CNC, nó tự động hoàn thành các hoạt động cho ăn và định vị chính xác.
4. Hỗ trợ nhận dạng bản vẽ AUTOCAD và DSTV và có thể chuyển đổi chúng thành các chương trình gia công.
Tính năng sản phẩm
1Cơ chế cấp của thiết bị sử dụng một hệ thống kẹp và cấp dựa trên xe cộ CNC.Cấu hình tiên tiến này không chỉ cho phép vận chuyển vật liệu nhanh chóng để đáp ứng nhu cầu sản xuất hiệu quả mà còn đảm bảo độ chính xác định vị đặc biệt, thiết lập một nền tảng vững chắc cho các quy trình gia công sau đó ổn định và chính xác.
2. Ba trục tốc độ cao BT40 được sử dụng cho các hoạt động khoan trên ba bề mặt của chùm H. Nó được trang bị các giàn khoan carbide,và tốc độ xoay trục có thể đạt đến 3000rpm, đảm bảo hiệu quả xử lý cao và hiệu suất khoan xuất sắc.
3Hệ thống làm mát áp dụng công nghệ làm mát sương mù, tích hợp cả chức năng làm mát bên trong và bên ngoài.Mỗi hộp trục khoan được trang bị một vòi làm mát bên ngoài chuyên dụng và một đầu nối làm mát bên trong, cho phép lựa chọn dựa trên các yêu cầu khoan cụ thể.
4Một hệ thống thay đổi công cụ tự động (ATC) có thể được cấu hình dựa trên yêu cầu của khách hàng.do đó tiết kiệm thời gian hoạt động và tăng hiệu quả công việc tổng thể.
Trong các buổi trình diễn mẫu, các chùm CNC và tấm khoan kim loại, đánh dấu, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsCác mẫu được hiển thị trong các trình diễn này minh họa rõ ràng khả năng của máy công cụ để đạt được vị trí lỗ chính xác, các sợi trục trơn và các mô hình đánh dấu rõ ràng.do đó hoàn toàn phản ánh độ chính xác và độ tin cậy cao của nó trong các kịch bản ứng dụng thực tế.
Máy khoan, đánh dấu và cắt rạch h-beam CNC tốc độ cao được sử dụng chủ yếu trong các xưởng xây dựng cấu trúc thép và các dự án xây dựng cầu.nó thực hiện gia công chính xác trên các chùm H được sử dụng cho khung và cấu trúc hỗ trợTrong các kịch bản xây dựng cầu, nó thực hiện các hoạt động khoan chính xác cao trên các chùm H;Điều này không chỉ giúp cải thiện sự ổn định cấu trúc của cây cầu mà còn cho phép chúng chịu tải trọng lâu dài một cách hiệu quảVới hiệu quả hoạt động cao, máy cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này và đảm bảo tiến triển suôn sẻ của các dự án liên quan.
