Nhà sản xuất chất lượng hàng đầu Trung Quốc cho Máy khoan, đột, cắt, phay CNC, máy tạo hình góc, dầm, tấm và mặt bích!
Làm những cái mới, làm những cái tốt!
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tối đa. Kích thước chiều rộng x chiều cao: | 500 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 13000mm |
| Kênh thép: | 10#～ 40# | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 11kw | Tốc độ trục chính: | 100 ～ 3000 r/phút |

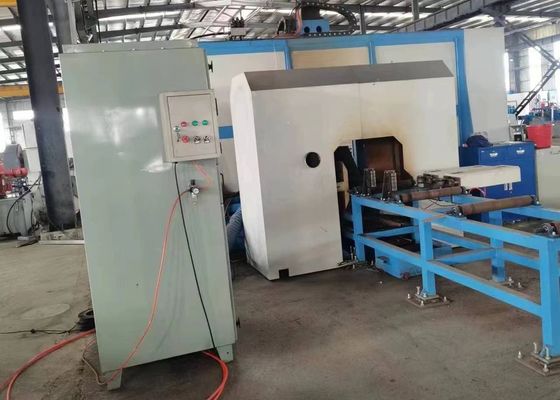

Máy khoan cắt thép CNC Model BHD500, 3 ổ chứa dụng cụ, Máy khoan dầm
Ứng dụng:
Thiết bị đục lỗ, khoan và đánh dấu tấm CNC này chủ yếu được thiết kế để thực hiện các thao tác khoan, taro, đánh dấu và ghi điểm trên thép bao gồm thép hình H, thép kênh và thép góc. Nó được ứng dụng rộng rãi trong các ngành công nghiệp kết cấu thép như xây dựng tòa nhà, xây dựng nhà để xe, sản xuất tháp và kỹ thuật kết cấu lưới.
Thông số kỹ thuật:
|
Model |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
Chiều rộng dầm H phạm vi(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
Chiều cao dầm H phạm vi(mm) |
100~500 | 100~500 | 100~500 | 100~600 |
|
Thép kênh phạm vi chiều rộng(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
Thép kênh phạm vi chiều cao(mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
Tối đa phôi độ dày(mm) |
40 | 40 | 80 | 80 |
|
Tối đa phôi chiều dài (m) |
12 hoặc 15 (tùy chọn) | |||
|
Trục chính khoansố lượng |
Tổng cộng 3 trục chính, một trục chính trên bộ phận phía trên,bên trái và bên phảitương ứng |
|||
|
Lỗ trục chính côn |
BT40 | BT40 | BT40 | BT40 |
|
Tối đa khoan đường kính (mm) |
40 | 40 | 40 | 40 |
|
Động cơ trục chínhcông suất (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
Tốc độ trục chính (v/phút) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
Tốc độ nạp trục chính tốc độ(m/phút) |
0~10 | 0~10 | 0~10 | 0~10 |
|
Nạp trục Xtốc độ (m/phút) |
0~40 | 0~20 | 0~20 | 0~20 |
|
Số lượng dụng cụổ chứa |
3 | 3 | 3 | 3 |
|
Ổ chứa dụng cụ loạivà dung lượng |
Loại hàng, 3x4 (tùy chọn) | |||
|
Bộ phận đánh dấu(tùy chọn) |
Đánh máy đĩa, 36 ký tự, kích thước ký tự Φ10mm |
|||
| Hệ thống CNC |
Siemens của Đức, Panasonic của Nhật Bản, INVT của Trung Quốc |
|||
| Phương pháp làm mát | Làm mát bằng phun, làm mát bên trong + làm mát bên ngoài | |||
|
Tổng thểKích thước (m) |
Khoảng 32x5x3.5 | Khoảng 33x5.5x3.5 | Khoảng 33x5.5x3.5 | Khoảng 33x6x3.5 |
| Tổng công suất (kW) | Khoảng 55 | Khoảng 55 | Khoảng 60 | Khoảng 60 |
Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng.
1. Một thiết bị khoan thiết yếu và chuyên dụng cho ngành công nghiệp kết cấu thép xây dựng.
2. Có khả năng khoan lỗ trên ba bề mặt của dầm H và thép kênh đồng thời, có độ chính xác cao và hiệu quả cao.
3. Được trang bị 7 trục CNC, tự động hoàn thành việc nạp và định vị chính xác.
4. Có thể nhận dạng bản vẽ phôi AUTOCAD và DSTV, và chuyển đổi chúng thành các chương trình gia công.
Tính năng sản phẩm
1. Máy đánh dấu đĩa thủy lực có thể được trang bị tùy chọn. Đĩa được định vị thông qua động cơ servo và có thể đánh dấu 36 ký tự khác nhau một cách nhanh chóng.
2. Các chức năng ghi và taro tự động thay thế việc ghi thủ công truyền thống. Các công cụ ghi có thể được sử dụng để đánh dấu vị trí tấm cho quá trình hàn tiếp theo trên mặt bích và gân của dầm H, tiết kiệm thời gian và công sức đồng thời cải thiện độ chính xác. Taro cũng có thể được thực hiện trên mặt bích và gân của dầm H, cải thiện đáng kể hiệu quả sản xuất.
3. Kẹp phôi trong quá trình nạp và gia công, nâng dọc của kẹp và kẹp đẩy ngang, cố định và nới lỏng kẹp đều được hoàn thành bởi hệ thống thủy lực, đảm bảo độ tin cậy của thiết bị trong quá trình vận hành.
4. Hệ thống điều khiển bao gồm một máy tính chủ và PLC, với các thành phần chính từ các thương hiệu quốc tế nổi tiếng. Nhiều phương pháp lập trình cho phép người vận hành dễ dàng chỉnh sửa các chương trình khác nhau. Dữ liệu thiết kế kết cấu do các hệ thống AutoCAD hoặc TEKLA Structures của bên thứ ba tạo ra, chẳng hạn như các tệp DXF và DSTV, có thể được nhập.
Trong quá trình các hoạt động trình diễn mẫu, máy khoan, đánh dấu và cắt kim loại tấm dầm CNC có thể thể hiện hiệu quả hiệu suất gia công của nó trong khi vận hành trên các mẫu dầm H tiêu chuẩn (đặc trưng bởi chiều rộng mặt bích và độ dày gân khác nhau) cũng như các mẫu thép kênh với các kích thước khác nhau. Các mẫu được trình bày trong các buổi trình diễn này thể hiện rõ ràng khả năng của máy công cụ trong việc thực hiện định vị lỗ chính xác, ren được taro trơn tru và các mẫu đánh dấu dễ đọc—do đó thể hiện đầy đủ độ chính xác cao và độ tin cậy của nó trong các tình huống ứng dụng thực tế.
Máy khoan, đánh dấu và cắt dầm H CNC tốc độ cao chủ yếu được ứng dụng trong các xưởng kết cấu thép và các sáng kiến xây dựng cầu. Bên trong các xưởng kết cấu thép, nó tiến hành gia công chính xác trên dầm H được sử dụng cho các khung và kết cấu hỗ trợ, do đó xây dựng một nền tảng vững chắc cho việc lắp ráp ổn định các kết cấu thép. Trong bối cảnh xây dựng cầu, nó thực hiện công việc khoan có độ chính xác cao trên dầm H—điều này không chỉ hỗ trợ cải thiện tính toàn vẹn về cấu trúc của cầu mà còn cho phép chúng chịu được tải trọng dài hạn một cách hiệu quả. Sở hữu hiệu quả hoạt động cao, máy cung cấp sự hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, bảo vệ sự tiến bộ suôn sẻ của các dự án liên quan.
