Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tối đa. Kích thước chiều rộng x chiều cao: | 500 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 13000mm |
| Kênh thép: | 10#～ 40# | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 11kw | Tốc độ trục chính: | 100 ～ 3000 r/phút |
| Làm nổi bật: | 500x500mm CNC beam drilling machine,metal drilling shearing equipment,channel steel CNC drilling machine |
||

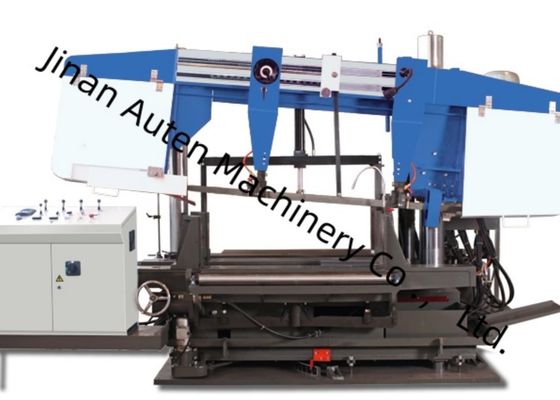

Thiết bị khoan, cắt và xén kim loại dầm CNC kích thước tối đa 500*500mm, thép hình 10#～40#
Ứng dụng của máy công cụ:
Máy công cụ khoan dầm chữ I CNC này chủ yếu được thiết kế để khoan, ta rô và đánh dấu trên phôi thép, bao gồm dầm chữ H và thép hình. Nó kết hợp ba trục chính tốc độ cao BT40, được dành riêng để thực hiện các thao tác khoan trên ba mặt tương ứng của thép—với một trục chính được gán cho mỗi mặt. Tạp chí dụng cụ kiểu hàng phù hợp có thể chứa tối đa 4 loại mũi khoan với các thông số kỹ thuật khác nhau. Thiết bị này có đặc điểm là hiệu quả xử lý cao, độ chính xác vượt trội, vận hành thân thiện với người dùng và khả năng ứng dụng rộng rãi trong các tình huống liên quan.
Thông số kỹ thuật:
| Thông số dầm H | Kích thước tối đa Rộng x Cao | 500×500mm | |
| Kích thước tối thiểu Rộng x Cao | 100×100mm | ||
| Chiều dài dầm | 2000～13000mm | ||
| Thép hình | 10#～40# | ||
| Trục chính | Số lượng | 3 | |
| Mô hình | BT40 | ||
| Công suất động cơ | 11 kW | ||
| Tốc độ trục chính | 100～3000 vòng/phút | ||
| Đường kính lỗ | φ5～φ30 mm | ||
| Trục CNC | Công suất động cơ servo trục X | Khoảng 4,5 kW | |
| Công suất động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Công suất động cơ servo của trục định vị khoan dọc | Khoảng 3 kW | ||
| Động cơ servo cấp phôi khoan | Khoảng 2 kW | ||
| Tạp chí dụng cụ | Số lượng | 3 | |
| Loại | Kiểu hàng | ||
| Dung lượng tạp chí dụng cụ | 4 x 3 | ||
| Độ chính xác xử lý | Độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét | ±0,5 |
| Giá trị sai lệch cho phép tăng thêm ±0,2mm cho mỗi 1 mét khoảng cách lỗ bổ sung và tối đa không vượt quá ±2mm | |||
| Độ lệch lề cuối | ±1,0 mm | ||
Cấu trúc và Cấu hình Máy công cụ
Dây chuyền máy khoan và cắt dầm chữ H CNC này chủ yếu bao gồm các bộ phận cốt lõi bao gồm một bộ phận khoan, một xe đẩy cấp phôi, một kênh cấp phôi, một kênh xả, một hệ thống làm mát, một hệ thống thủy lực, một hệ thống khí nén, một hệ thống bôi trơn, một hệ thống điện và các bộ phận thiết yếu khác. Máy công cụ sử dụng thiết kế cấu trúc tích hợp giường cố định và bệ phôi di động. Cấu hình cụ thể này để khoan 3D cho phép thực hiện các quy trình sản xuất tự động, do đó cải thiện hiệu quả hoạt động và đảm bảo tính nhất quán trong quá trình xử lý.
Máy khoan
Máy khoan tấm kim loại này chủ yếu bao gồm một đế, một giường máy, một thanh trượt di động, đầu trục chính, một thiết bị ép trên, một thiết bị kẹp bên và một tạp chí dụng cụ kiểu hàng.
Máy khoan và cắt dấu dầm được trang bị ba đầu trục chính, cụ thể là đầu trục chính bên cố định, đầu trục chính bên di động và đầu trục chính bộ phận trên, được sử dụng để khoan theo phương ngang và phương dọc tương ứng. Mỗi đầu trục chính có thể hoạt động độc lập trong khi đồng thời hoàn thành các tác vụ khoan, nâng cao đáng kể hiệu quả sản xuất. Mỗi đầu trục chính được trang bị một bộ trục chính cơ khí tốc độ cao BT40; tạp chí dụng cụ kiểu hàng tương ứng có thể chứa tối đa 4 mũi khoan với đường kính khác nhau (trong điều kiện không có dụng cụ nào được gắn trên trục chính), cho phép xử lý tự động 4 đường kính lỗ khác biệt với một kẹp phôi duy nhất. Phôi trục chính được dẫn động bằng động cơ servo, cho phép di chuyển nhanh, cấp phôi làm việc và rút lại nhanh chóng thông qua điều khiển chương trình. Trong khi đó, động cơ trục chính được cung cấp bởi động cơ servo trục chính, có khả năng điều chỉnh tốc độ vô cấp với dải tốc độ rộng.
Xe đẩy cấp phôi
Xe đẩy cấp phôi máy cắt và khoan dầm cnc bao gồm bánh răng, động cơ servo và bộ điều khiển. Bộ điều khiển cố định phôi và được dẫn động bằng động cơ servo; dưới sự truyền động của cơ cấu giá đỡ bánh răng, phôi được cấp dọc theo hướng X, đảm bảo độ chính xác xử lý theo chiều dọc của các thao tác khoan.
Kênh xả
Kênh xả bao gồm một giá đỡ kênh, con lăn đỡ và các bộ phận liên quan khác và được thiết kế đặc biệt để vận chuyển phôi đã hoàn thành toàn bộ quy trình xử lý.

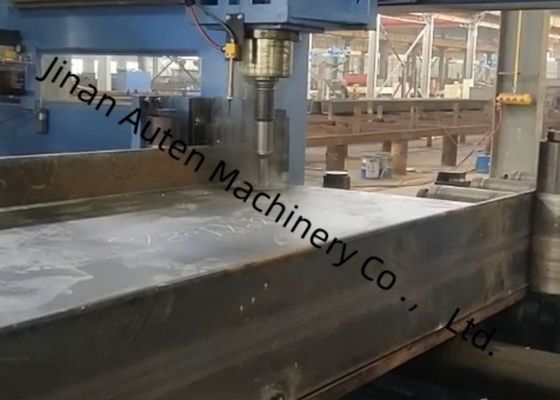

Trong các bản trình diễn mẫu, máy cắt và đánh dấu khoan kim loại tấm dầm CNC có thể thể hiện hiệu quả khả năng xử lý của nó trên các mẫu dầm chữ H tiêu chuẩn (có chiều rộng mặt bích và độ dày web khác nhau) cũng như các mẫu thép hình có kích thước khác nhau. Các mẫu được hiển thị này minh họa rõ ràng khả năng của máy công cụ trong việc đạt được vị trí lỗ chính xác, ren được ta rô trơn tru và các mẫu đánh dấu khác biệt—phản ánh đầy đủ độ chính xác và độ tin cậy cao của nó trong các tình huống ứng dụng thực tế.
Máy khoan và cắt dấu dầm chữ H CNC tốc độ cao chủ yếu được triển khai trong các xưởng kết cấu thép và các dự án xây dựng cầu. Trong các xưởng kết cấu thép, nó tiến hành gia công chính xác trên dầm chữ H được sử dụng cho khung và kết cấu hỗ trợ, do đó đặt nền tảng vững chắc cho việc lắp ráp ổn định các kết cấu thép. Trong các tình huống xây dựng cầu, nó thực hiện các thao tác khoan có độ chính xác cao trên dầm chữ H—điều này không chỉ giúp tăng cường tính toàn vẹn về cấu trúc của cầu mà còn cho phép chúng chịu được tải trọng dài hạn một cách hiệu quả. Với hiệu quả hoạt động cao, máy cung cấp sự hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, đảm bảo tiến độ suôn sẻ của các dự án liên quan.
