Mục đích của dòng sản xuất:

Dòng sản xuất này được thiết kế chủ yếu để thực hiện khoan, đánh dấu,Các hoạt động mài và mài trên thép hình dạng (bao gồm thép H-beam và thép kênh)Nó được thiết kế đặc biệt để thực hiện các nhiệm vụ xử lý thiết yếu này với độ chính xác cao,đảm bảo thép hình thành hoàn thành tuân thủ các tiêu chuẩn kích thước và cấu trúc nghiêm ngặt được yêu cầu cho các ứng dụng công nghiệp.

Trọng tâmSthông số kỹ thuật:

1. Xe đẩy bồi dưỡng khoan ba chiều
Bộ phận này bao gồm các bánh răng, động cơ servo và các bộ điều khiển.và có khả năng nâng và hạ tự động theo thông số kỹ thuật hồ sơ, cũng như tự động kẹp đồ đạc. Sau khi máy điều khiển kẹp một đồ đạc, nó được điều khiển bởi động cơ servo.Phần làm việc được cấp theo hướng X, đảm bảo hiệu quả độ chính xác xử lý theo chiều dọc của các hoạt động khoan.

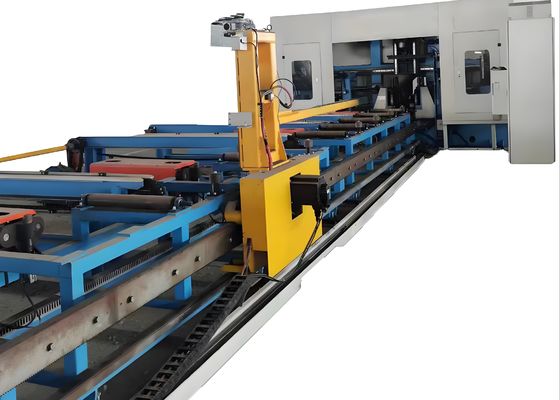

2. Máy chủ khoan ba chiều
Máy khoan chủ yếu bao gồm một cơ sở, một giường, một slide di động, một hộp trục, một thiết bị ép trên, một thiết bị kẹp bên và một tạp chí công cụ loại hàng.Ghế biểu hiện độ cứng và ổn định tuyệt vời, cho phép nó chịu được tải và rung động được tạo ra trong quá trình chế biến tốc độ cao.Hiệu suất cấu trúc này có hiệu quả đảm bảo độ chính xác gia công của máy công cụ trong suốt hoạt động liên tục.

2. Máy khoan ba chiều (các cấu hình hộp trục)
Máy chủ khoan được trang bị 3 hộp trục, cụ thể là hộp trục bên cố định, hộp trục bên di động và hộp trục đơn vị trên,được sử dụng cho các hoạt động khoan ngang và khoan dọc tương ứngMỗi hộp trục có thể hoạt động độc lập hoặc thực hiện các hoạt động khoan đồng thời.Mỗi hộp trục được trang bị một bộ trục cơ khí tốc độ cao BT40; tạp chí công cụ loại hàng tương ứng có thể chứa tối đa 4 khoan có đường kính khác nhau (khi không có công cụ được gắn trên trục),cho phép gia công tự động 4 đường kính lỗ khác nhau trong một chu kỳ kẹp phím đơn.

Ba đơn vị hộp trục được lắp đặt ở bên cạnh giường. Each spindle box unit is driven by two sets of servo motors to realize the horizontal and vertical movement of the spindle box—this movement is powered by a ball screw and guided by a precision linear rolling guideTrong quá trình khoan, thiết bị này áp dụng lực ép vào mảnh làm việc theo hai hướng.Một cơ chế ép bằng xi lanh được sắp xếp trên mảnh làm việc để ép mảnh làm việc chống lại các cuộn hỗ trợ ngangNgoài ra, một cơ chế ép bằng xi lanh được lắp đặt ở phía bên để áp dụng lực ép bên trên phần làm việc, đảm bảo hiệu quả phần làm việc trong quá trình gia công.

Trong các buổi trình diễn ví dụ, the machine tool can effectively demonstrate its machining capabilities through standard H-beam samples (with varying flange widths and web thicknesses) and channel steel samples of different dimensionsCác mẫu được hiển thị minh họa rõ ràng khả năng của máy công cụ để đạt được vị trí lỗ chính xác, các sợi trục mượt mà,và mô hình đánh dấu rõ ràng phản ánh đầy đủ độ chính xác và độ tin cậy cao của nó trong các kịch bản ứng dụng thực tế.

Máy khoan hạch CNC tốc độ cao được sử dụng chủ yếu trong các xưởng xây dựng cấu trúc thép và các dự án xây dựng cầu.nó thực hiện gia công chính xác trên các chùm H được áp dụng cho khung và cấu trúc hỗ trợTrong các kịch bản xây dựng cây cầu,nó thực hiện các hoạt động khoan chính xác cao trên các vạch H. Điều này giúp cải thiện tính toàn vẹn cấu trúc của cây cầu, cho phép chúng chịu tải trọng lâu dài. Hiệu quả hoạt động cao của nó cung cấp hỗ trợ kỹ thuật đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này,đảm bảo tiến trình thực hiện dự án suôn sẻ.
