Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan | Tối đa. Kích thước chiều rộng x chiều cao: | 700 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 12200mm |
| Mô hình trục chính chính: | BT40 | Động cơ điện: | 11kw |
| Tốc độ trục chính: | 100 ～ 3000 r/phút | Đường kính lỗ: | 5 ～ 30 mm |
Máy khoan hạch H CNC 3D 700 × 500mm Chiều rộng X chiều cao
Ngành ứng dụng:
Máy công cụ này được thiết kế đặc biệt cho các hoạt động khoan trên thép hình H. Nó sử dụng ba trục khoan chính xác tốc độ cao để thực hiện khoan mảnh làm việc,tự hào về độ chính xác gia công cao và dễ vận hànhLà một thiết bị hiệu quả cao thiết yếu trong ngành công nghiệp cấu trúc thép, nó được áp dụng rộng rãi trong xây dựng, kỹ thuật cầu, cột tháp, cấu trúc lưới điện và các lĩnh vực liên quan khác.
Thông số kỹ thuật:
| Parameter chùm H | Tối đa. Kích thước | 700 × 500mm | |
| Min. Kích thước chiều rộng x chiều cao | 100×100mm | ||
| Chiều dài chùm | 200012200mm | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 11 kW | ||
| Tốc độ xoắn | 100 ≈ 3000 vòng/phút | ||
| Chiều kính lỗ | φ5??φ30 mm | ||
| Trục CNC | Công suất động cơ phụ trợ của trục X | Khoảng 5 kW | |
| Sức mạnh của động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Sức mạnh của động cơ servo của trục định vị khoan thẳng đứng | Khoảng 3 kW | ||
| Động cơ phụ tùng của máy khoan | Khoảng 2 kW | ||
| Tạp chí công cụ | Qty. | 3 | |
| Loại | Phong cách hàng | ||
| Khả năng tạp chí công cụ | 4 x 3 | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||
| Kích thước máy | Khoảng 33x5.5x3.3m | ||
Các thành phần của máy khoan CNC
Dòng máy khoan CNC chủ yếu bao gồm các thành phần cốt lõi bao gồm cơ thể máy chính, hệ thống cấp CNC, máy vận chuyển cấp ra, hệ thống làm mát, hệ thống thủy lực,một hệ thống khí nén, một hệ thống bôi trơn, một hệ thống điện, và một chiếc xe chất thải.Chức năng khoan 3D được kích hoạt bởi thiết kế cấu trúc này tạo điều kiện cho việc thực hiện các quy trình sản xuất tự động, hỗ trợ hoạt động sản xuất hiệu quả và nhất quán.

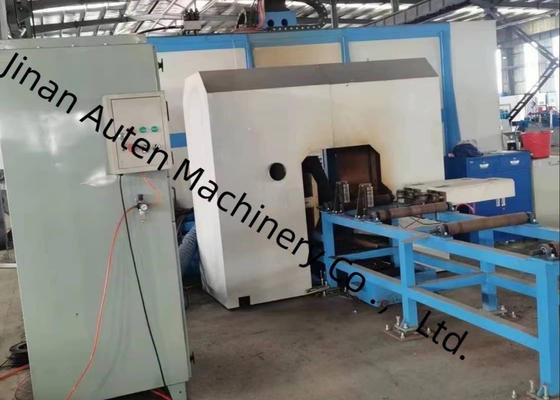

1. Cơ thể máy chính
Cơ thể máy chính chủ yếu bao gồm cơ sở, giường, bàn trượt di động, đầu máy, thiết bị ép trên, thiết bị ép bên và tạp chí công cụ loại hàng.Ghế có tính cứng và ổn định tuyệt vời, cho phép nó chịu được tải và rung động được tạo ra trong các quy trình gia công tốc độ cao.Hiệu suất cấu trúc này đảm bảo duy trì độ chính xác gia công của máy công cụ trong suốt các hoạt động.

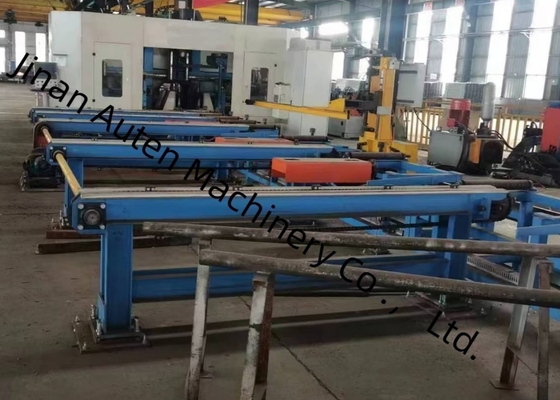

2. Nạp máy vận chuyển
Máy vận chuyển truyền tải bao gồm một hỗ trợ vận chuyển, các cuộn hỗ trợ, cuộn định vị bên, thiết bị đẩy bên và giá đỡ, trong số các thành phần khác.Các kênh cấp của máy vận chuyển được thiết kế để vận chuyển các mảnh công việc để được xử lýMột công tắc quang điện được lắp đặt ở đầu trước của kênh cấp để phát hiện đầu trước của mảnh làm việc, do đó xác định dữ liệu xử lý hướng X.Thiết bị đẩy bên kẹp mảnh làm việc chặt chẽ và nhấn nó chống lại các cuộn vị trí bên, cho phép vị trí thô của mảnh làm việc theo hướng Y.
3. Nạp NC Carriage
Các xe NC truyền chứa bao gồm bánh răng, servo động cơ, và thao tác.và có khả năng nâng và hạ tự động theo thông số kỹ thuật hồ sơ, cũng như tự động kẹp phần làm việc. Sau khi tay điều khiển kẹp phần làm việc, xe được điều khiển bởi động cơ servo; dưới hệ thống truyền rack-and-pinion,phần làm việc được cung cấp theo hướng X điều này đảm bảo độ chính xác gia công theo chiều dọc của quá trình khoan.
Máy công cụ này được thiết kế đặc biệt cho các hoạt động khoan, chạm và đánh dấu trên các chùm H, thép kênh và một loạt các mảnh thép khác.Nó hỗ trợ chế biến các thành phần thép với các thông số kỹ thuật khác nhau, đồng thời đảm bảo độ chính xác cao và hiệu quả hoạt động trong suốt suốt chu kỳ chế biến. the machine tool can effectively exhibit its processing capabilities using standard H-beam samples (featuring varying flange widths and web thicknesses) and channel steel samples of different dimensionsCác mẫu được hiển thị minh họa rõ ràng khả năng của máy công cụ để đạt được vị trí lỗ chính xác, các sợi trục trơn,và mô hình đánh dấu rõ ràng phản ánh đầy đủ độ chính xác và độ tin cậy cao của nó trong các kịch bản ứng dụng thực tế.
Máy khoan hạch CNC tốc độ cao được sử dụng chủ yếu trong các xưởng xây dựng cấu trúc thép và các dự án xây dựng cầu.nó tiến hành xử lý chính xác trên các chùm H được sử dụng cho khung và cấu trúc hỗ trợ, đặt nền tảng vững chắc cho việc lắp ráp ổn định các cấu trúc thép.nó thực hiện các hoạt động khoan chính xác cao trên các vạch H. Điều này góp phần tăng cường tính toàn vẹn cấu trúc của cây cầu, cho phép chúng chịu được tải trọng lâu dài. Hiệu quả hoạt động cao của nó cung cấp hỗ trợ kỹ thuật đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này,đảm bảo tiến trình thực hiện dự án trơn tru.
