Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tối đa. Kích thước chiều rộng x chiều cao: | 500 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 13000mm |
| Kênh thép: | 10#～ 40# | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 11kw | Tốc độ trục chính: | 100 ～ 3000 r/phút |
2000 ≈ 13000mm chiều dài chùm CNC H chùm máy khoan 2KW servo động cơ của khoan truyền
Sử dụng máy công cụ:
Máy công cụ này chủ yếu được thiết kế để khoan, chạm và đánh dấu các hoạt động trên các vật liệu thép như sợi H và thép kênh.Nó sử dụng ba trục tốc độ cao BT40 để thực hiện các hoạt động khoan trên ba bên của thép. tạp chí công cụ loại hàng tương ứng có thể chứa tối đa 4 thông số kỹ thuật của khoan. Nó tự hào về các tính năng của hiệu quả xử lý cao, độ chính xác cao, dễ vận hành,và áp dụng rộng rãi.
Thông số kỹ thuật:
| Parameter chùm H | Tối đa. Kích thước | 500×500mm | |
| Min. Kích thước chiều rộng x chiều cao | 100×100mm | ||
| Chiều dài chùm | 2000-13000mm | ||
| Thép kênh | 10# ¢ 40# | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 11 kW | ||
| Tốc độ xoắn | 100 ≈ 3000 vòng/phút | ||
| Chiều kính lỗ | φ5??φ30 mm | ||
| Trục CNC | Công suất động cơ phụ trợ của trục X | Khoảng 4,5 kW | |
| Sức mạnh của động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Sức mạnh của động cơ servo của trục định vị khoan thẳng đứng | Khoảng 3 kW | ||
| Động cơ phụ tùng của máy khoan | Khoảng 2 kW | ||
| Tạp chí công cụ | Qty. | 3 | |
| Loại | Phong cách hàng | ||
| Khả năng tạp chí công cụ | 4 x 3 | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||

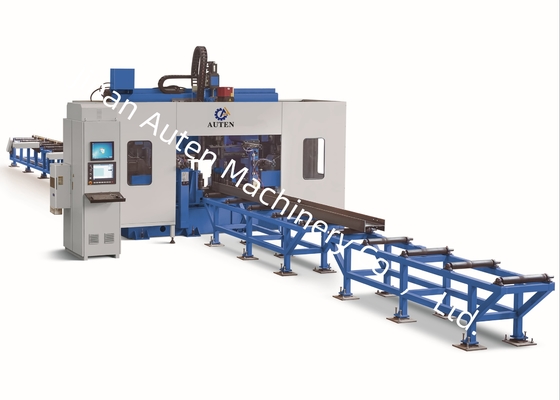

Cấu trúc và cấu hình máy công cụ
Máy công cụ này chủ yếu bao gồm một đơn vị khoan, một xe tải cho ăn, một kênh cho ăn, một kênh xả, một hệ thống làm mát, một hệ thống thủy lực, một hệ thống khí nén, một hệ thống bôi trơn,một hệ thống điện, và các thành phần chính khác Máy công cụ sử dụng một thiết kế cấu trúc có một giường cố định và một nền tảng đồ đạc di động.Cấu hình này cho khoan 3D tạo điều kiện cho việc thực hiện các quy trình sản xuất tự động, nâng cao hiệu quả và tính nhất quán hoạt động.
1Đơn vị khoan
Đơn vị khoan chủ yếu bao gồm một cơ sở, một giường máy, một slide di động, một đầu trục trục, một thiết bị ép trên, một thiết bị kẹp bên và một tạp chí công cụ loại hàng.

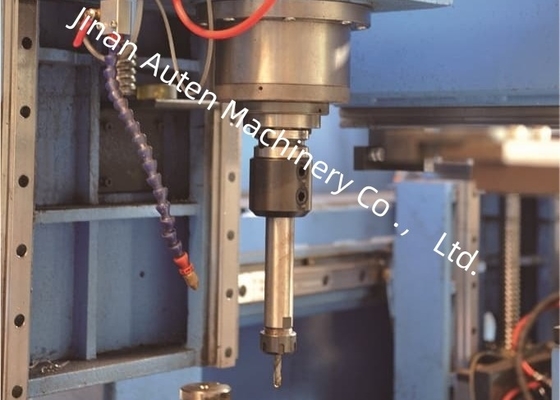

Máy công cụ được trang bị ba đầu trục trục, cụ thể là đầu trục trục bên cố định, đầu trục trục trục bên di động và đầu trục trục bên trên.Các đầu máy này được sử dụng cho các hoạt động khoan theo chiều ngang và dọcMỗi đầu trục hỗ trợ hoạt động độc lập và có thể thực hiện các nhiệm vụ khoan đồng thời. Khả năng xử lý song song này làm tăng đáng kể hiệu quả sản xuất.
2- Chăn Trolley
Các xe tải ăn bao gồm bánh răng, servo động cơ, và thao tác.nó cung cấp cho các phần làm việc dọc theo hướng XThiết kế này đảm bảo độ chính xác xử lý theo chiều dọc của các hoạt động khoan, đặt nền tảng vững chắc cho chất lượng sản phẩm nhất quán.
3. Kênh cấp
Kênh cho ăn bao gồm một nắp kênh, cuộn hỗ trợ, cuộn định vị bên, cơ chế đẩy bên, giá đỡ và các thành phần khác.Nó được thiết kế để vận chuyển các mảnh làm việc để được chế biếnMột công tắc quang điện được gắn ở đầu trước của kênh; công tắc này phát hiện đầu trước của mảnh làm việc và xác định tham chiếu xử lý hướng X.Các cuộn vị trí bên thực hiện vị trí thô của mảnh làm việc dọc theo hướng Y, trong khi các cơ chế đẩy bên nhấn phần làm việc chống lại các cuộn vị trí bên để đảm bảo vị trí ổn định.
Máy công cụ này chủ yếu được thiết kế để khoan, chạm và đánh dấu các hoạt động trên các chùm H, thép kênh và nhiều mảnh thép khác.Nó có khả năng xử lý các thành phần thép với các thông số kỹ thuật đa dạng, đảm bảo cả độ chính xác cao và hiệu quả hoạt động trong suốt quá trình.
Ví dụ, trong các thí nghiệm, the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsCác mẫu được hiển thị rõ ràng cho thấy khả năng của máy công cụ để đạt được vị trí lỗ chính xác, các sợi trục mượt mà,và mô hình đánh dấu rõ ràng phản ánh đầy đủ độ chính xác và độ tin cậy cao của nó trong các kịch bản ứng dụng thực tế.
Máy khoan hạch CNC tốc độ cao được sử dụng chủ yếu trong các xưởng xây dựng cấu trúc thép và các dự án xây dựng cầu.nó thực hiện xử lý chính xác trên các chùm H được sử dụng cho khung và cấu trúc hỗ trợTrong các kịch bản xây dựng cầu, nó thực hiện các hoạt động khoan chính xác cao trên các chùm H,giúp tăng cường tính toàn vẹn cấu trúc để chịu được tải trọng lâu dàiHiệu quả hoạt động cao của nó cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này.
