Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 2000x1600 mm | Chiều cao giàn: | 600 mm |
|---|---|---|---|
| Chiều rộng t-slot: | 28mm | Trục chính côn: | BT40 |
| Đường kính tối đa: | 40mm | Max.thickness: | ≤100mm |
| Gõ đường kính: | M3-M24 | Tốc độ trục chính: | 30~3000 vòng/phút |

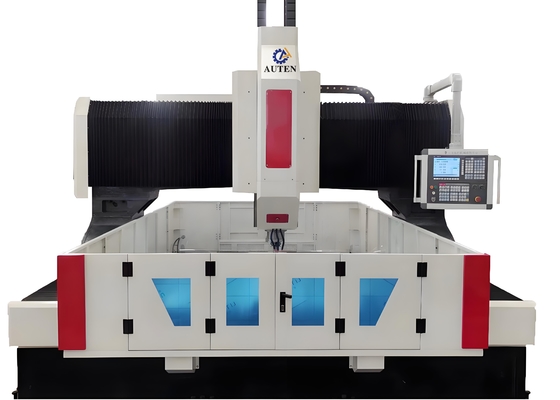

11KW / 15KW Servo Spindle Motor Power CNC Gantry Drilling And Milling Machine 28mm T-Slot Width
Ứng dụng:
Máy khoan và mài gạch cổng CNC chủ yếu được thiết kế để thực hiện các hoạt động khoan, vạch, chạm và mài trên các tấm và các thành phần cấu trúcNhẫn, và tấm ốp nơi độ dày đồ đạc nằm trong phạm vi chế biến hiệu quả.Nó cho phép khoan các lỗ thông qua và lỗ mù trong cả các bộ phận vật liệu đơn và vật liệu tổng hợp. Toàn bộ quá trình gia công được điều khiển kỹ thuật số, đảm bảo hoạt động rất thân thiện với người dùng. Thiết bị này có khả năng thực hiện sản xuất tự động với độ chính xác cao,thích nghi với nhu cầu chế biến đa giống, và tạo điều kiện cho sản xuất quy mô lớn.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 2000x1600 mm |
| Chiều cao của cổng | 600 mm | |
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Đầu công suất khoan | Qty. | 1 |
| Máy thu tròn | BT2 | |
| Độ kính khoan tối đa | Φ40 mm | |
| Độ dày tối đa | ≤ 100 mm | |
| Chiều kính khớp | M3-M24 | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 11kW/15kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-600mm | |
|
Chuyển động bên của đầu động cơ (Trục X) |
Max.horizontal stroke | 1600 mm |
| Tốc độ di chuyển bên | 0 ~ 8 r/min | |
| Năng lượng động cơ servo cho chuyển động bên | 2.4kW | |
| Chuyển động dọc của gantry (đường Y) | Max. feed stroke | 2000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Năng lượng động cơ phụ cấp | 2x2,4kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 400 mm |
| Tốc độ di chuyển | 0 ~ 8 m/min | |
| Sức mạnh của động cơ phụ trợ | 2.4kW (động) | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | ± 0,015/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | ±0,01/1000mm |
| Kích thước tổng thể | LxWxH | 5300x3400x2700 mm |
Tính năng sản phẩm
1. giường máy và bàn làm việc
Mái máy được hàn trước tiên, sau đó là xử lý sưởi và sau đó là chế biến chính xác.duy trì sự ổn định cấu trúc mà không bị biến dạngHai hướng dẫn tuyến tính chính xác cao được lắp đặt ở cả hai bên của cơ sở giường, đảm bảo phân phối lực đồng đều trên các thanh trượt hướng dẫn.Thiết kế này làm tăng đáng kể độ cứng tổng thể của máy công cụ cũng như sức đề kháng kéo và nén của nó. Hệ thống lái xe sử dụng động cơ AC servo kết hợp với các tập hợp vít bóng chính xác cho lái xe hai mặt, cho phép cổng di chuyển dọc theo trục Y. Ngoài ra,bàn làm việc được trang bị hệ thống kẹp xi lanh thủy lực để giữ các mảnh làm việc trong quá trình chế biến.
2. Đường cổng di động
Cánh cổng di động được chế tạo từ thép đúc màu xám (HT250).Một bộ các vít quả bóng chính xác và một động cơ servo làm việc kết hợp để cho phép tấm trượt đầu điện di chuyển dọc theo trục X, và đầu máy khoan được lắp đặt trên tấm trượt đầu máy.
Di chuyển của gantry được thực hiện thông qua một sự ghép chính xác: động cơ servo điều khiển các hạt vít bóng để xoay trên vít bóng, do đó tạo điều kiện cho chuyển động của gantry.
3. Đầu máy khoan
Đầu công suất khoan sử dụng một động cơ xoắn tay servo chuyên dụng, truyền năng lượng đến một xoắn tay chính xác chuyên dụng thông qua một dây đai đồng bộ răng để tăng công suất mô-men xoắn.Vòng xoắn được trang bị với vòng bi tiếp xúc góc Nhật Bản được sắp xếp trong một bốn mặt trước, cấu hình hai phía sau (tổng cộng sáu hàng), cho phép điều chỉnh tốc độ không bước.Cơ chế cho ăn được điều khiển bởi một động cơ servo và một vít bóngCác trục X và Y hỗ trợ liên kết và áp dụng điều khiển vòng bán kín, cho phép thực hiện các chức năng can thiệp tuyến tính và tròn.Các đầu trục có một lỗ coni BT50 và được trang bị một khớp quay tốc độ caoNó hỗ trợ các hoạt động xử lý bằng cách sử dụng một máy khoan U tốc độ cao với chức năng xả nước trung tâm.
4Thiết bị bôi trơn tự động và thiết bị bảo vệ
Máy công cụ này được trang bị một thiết bị bôi trơn tự động áp suất một phần khối lượng được sản xuất ở Đài Loan. Nó cho phép bôi trơn tự động các cặp di chuyển như đường ray hướng dẫn, vít dẫn,và giá đỡ không có bất kỳ vùng chết, bảo vệ hiệu quả tuổi thọ của máy công cụ. trục X và trục Y của máy công cụ được trang bị nắp bảo vệ chống bụi,trong khi các tấm chắn nước chống phun được lắp đặt xung quanh bàn làm việc để tăng cường bảo vệ hoạt động.
Máy khoan và xay cổng CNC là một thiết bị công nghiệp hiệu suất cao được xây dựng đặc biệt để chế biến chính xác các tấm và các thành phần cấu trúc.Các ứng dụng chính của nó bao gồm một phạm vi hoạt động toàn diệnNó được thiết kế cho các bộ phận làm việc như vòm, đĩa, vòng và tấm,nơi độ dày của các mảnh làm việc nằm trong phạm vi xử lý hiệu quả được chỉ định của máy.
Máy khoan và xay mảng CNC tốc độ cao phục vụ như một bộ phận thiết bị trọng tâm trong các xưởng công trình thép, các dự án điện gió và các lĩnh vực xây dựng cầu.Trong các xưởng xây dựng thép, nó cho phép các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các kết nối, đặt nền tảng vững chắc cho việc lắp ráp vững chắc các khung thép.nó xử lý tháp tuabin gió và vòm với độ chính xác caoTrong xây dựng cầu, nó xử lý gia công các vạch và hỗ trợ,đảm bảo kết nối ổn định và bền vững có thể chịu được tải năng động trong suốt thời gian sử dụng lâu dài của cây cầuHiệu quả hoạt động đặc biệt của nó cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực quan trọng này, là nền tảng cho sự phát triển cơ sở hạ tầng và phát triển năng lượng sạch.
