Máy khoan sợi dây cột cao tốc CNC H Beam 10# ¢40# Channel Steel

Máy khoan dầm H CNC tốc độ cao 2000～13000mm, Thép kênh 10#～40#

Công dụng của máy:

Máy công cụ này chủ yếu được thiết kế để khoan, taro và đánh dấu trên thép hình chữ H, thép kênh và các loại thép khác. Nó sử dụng ba trục chính tốc độ cao BT40 để khoan trên ba mặt của thép, với một trục chính được phân bổ cho mỗi mặt. Ổ chứa dụng cụ kiểu hàng tương ứng có thể chứa tối đa 4 thông số kỹ thuật của mũi khoan.

Nó có hiệu quả xử lý cao, độ chính xác cao, dễ vận hành và khả năng ứng dụng rộng rãi. Do đó, nó được sử dụng rộng rãi trong các ngành công nghiệp kết cấu thép bao gồm xây dựng, nhà để xe, tháp và lưới.

Thông số kỹ thuật:

Cấu trúc và Cấu hình Máy công cụ:

Máy công cụ này chủ yếu bao gồm một bộ phận khoan, xe cấp phôi, kênh cấp phôi, kênh xả, hệ thống làm mát, hệ thống thủy lực, hệ thống khí nén, hệ thống bôi trơn và hệ thống điện, cùng với các thành phần khác. Máy công cụ áp dụng cấu trúc có giường cố định và phôi di động. Cấu trúc khoan ba chiều này tạo điều kiện cho sản xuất tự động.

1. Máy khoan

Máy khoan chủ yếu bao gồm đế, giường, thanh trượt di động, hộp trục chính, thiết bị ép trên, thiết bị kẹp bên và ổ chứa dụng cụ hàng.

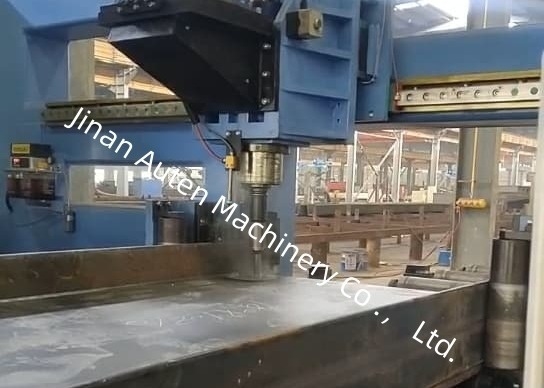

Máy công cụ được trang bị ba hộp trục chính: hộp trục chính bên cố định, hộp trục chính bên di động và hộp trục chính bộ phận trên, lần lượt được sử dụng cho các hoạt động khoan theo phương ngang và phương dọc. Mỗi hộp trục chính có thể hoạt động độc lập và thực hiện khoan đồng thời, nâng cao đáng kể hiệu quả sản xuất. Mỗi hộp trục chính được trang bị một bộ trục chính cơ khí tốc độ cao BT40 và ổ chứa dụng cụ hàng tương ứng có thể chứa tối đa 4 mũi khoan có đường kính khác nhau (khi không có dụng cụ nào được gắn trên trục chính). Điều này cho phép xử lý tự động 4 đường kính lỗ khác nhau trong một lần kẹp phôi.

2. Xe cấp phôi

Xe cấp phôi bao gồm bánh răng, động cơ servo và bộ điều khiển. Bộ điều khiển kẹp phôi và được dẫn động bởi động cơ servo. Thông qua việc truyền bánh răng, phôi được cấp theo hướng X, đảm bảo độ chính xác gia công dọc của hoạt động khoan.

3. Kênh cấp phôi

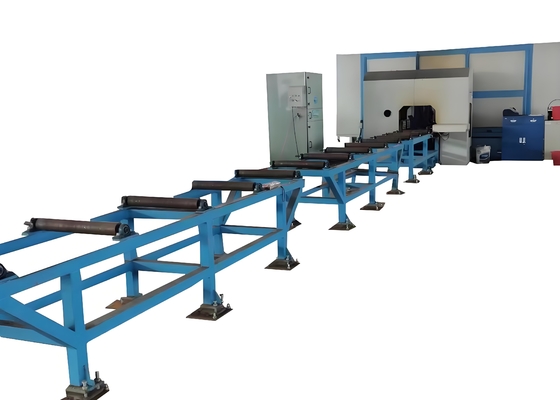

Kênh cấp phôi bao gồm giá đỡ kênh, con lăn đỡ, con lăn định vị bên, cơ chế đẩy bên, giá đỡ và các thành phần khác. Nó được thiết kế để mang phôi đang chờ xử lý. Một công tắc quang điện được gắn ở đầu trước của kênh để phát hiện cạnh trước của phôi, do đó xác định tham chiếu xử lý theo hướng X. Các con lăn định vị bên thực hiện định vị thô của phôi theo hướng Y, trong khi các cơ chế đẩy bên ép phôi vào các con lăn định vị bên để cố định vị trí của nó.

Máy công cụ này chủ yếu được thiết kế để thực hiện các hoạt động khoan, taro và đánh dấu trên thép hình chữ H, thép kênh và nhiều loại thép khác. Nó có khả năng xử lý nhiều loại phôi thép với các thông số kỹ thuật khác nhau, đảm bảo xử lý chính xác và hiệu quả. Ví dụ, trong các màn hình mẫu, nó có thể thể hiện hiệu quả khả năng xử lý của nó trên các mẫu thép hình chữ H tiêu chuẩn với chiều rộng mặt bích và độ dày web khác nhau, cũng như các mẫu thép kênh có kích thước khác nhau. Các mẫu được hiển thị này cho thấy rõ khả năng của máy công cụ trong việc đạt được vị trí lỗ chính xác, ren taro trơn tru và các mẫu đánh dấu rõ ràng, phản ánh đầy đủ độ chính xác và độ tin cậy cao của nó trong các ứng dụng thực tế. Các trình diễn mẫu như vậy cung cấp bằng chứng để khách hàng hiểu được hiệu suất của máy công cụ và sự phù hợp của nó với nhu cầu xử lý cụ thể của họ.

Máy khoan dầm H CNC tốc độ cao tìm thấy các ứng dụng chính trong các xưởng kết cấu thép và xây dựng cầu.

Trong các xưởng kết cấu thép, nó xử lý chính xác dầm H cho khung và giá đỡ, đảm bảo lắp ráp ổn định. Đối với cầu, nó xử lý khoan dầm H với độ chính xác cao, tăng cường tính toàn vẹn cấu trúc để chịu được tải trọng dài hạn. Hiệu quả của nó hỗ trợ các lĩnh vực cơ sở hạ tầng quan trọng này một cách đáng tin cậy.
