Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 2000x1600 mm | Chiều cao giàn: | 600 mm |
|---|---|---|---|
| Chiều rộng t-slot: | 28mm | Trục chính côn: | BT40 |
| Đường kính tối đa: | 40mm | Max.thickness: | ≤100mm |
| Gõ đường kính: | M3-M24 | Tốc độ trục chính: | 30~3000 vòng/phút |

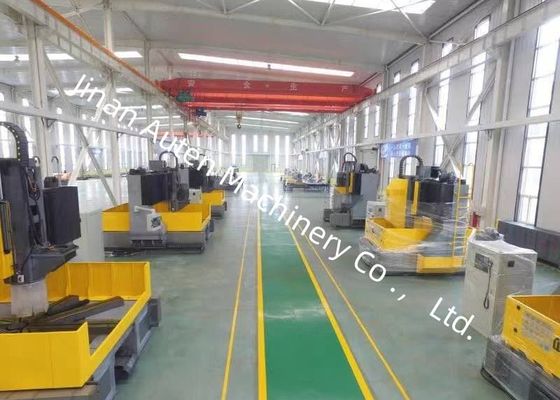

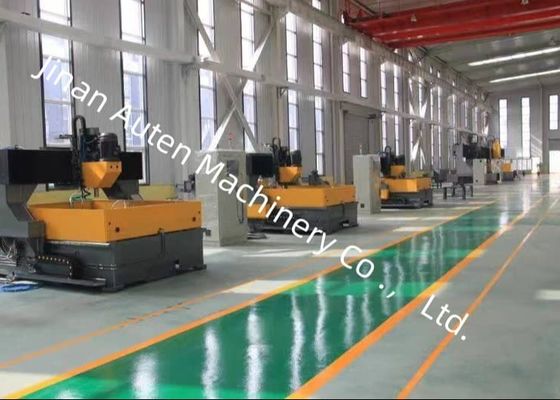

Động cơ trục chính servo 15KW Máy khoan mặt bích giàn CNC Đường kính khoan 40mm
Ứng dụng:
Máy khoan và phay giàn CNC chủ yếu được thiết kế để thực hiện các thao tác khoan, vát mép, ta rô và phay trên các bộ phận tấm và kết cấu—chẳng hạn như mặt bích, đĩa, vòng và tấm—với độ dày phôi nằm trong phạm vi xử lý hiệu quả. Nó tạo điều kiện cho việc khoan các lỗ thông và lỗ tịt trong cả các bộ phận đơn vật liệu và vật liệu composite. Toàn bộ quá trình gia công được điều khiển bằng kỹ thuật số, đảm bảo hoạt động thân thiện với người dùng. Thiết bị này có khả năng thực hiện sản xuất tự động với độ chính xác cao, thích ứng với nhiều loại và hỗ trợ sản xuất hàng loạt.
Thông số kỹ thuật:
| Kích thước phôi | DxR | 2000x1600 mm |
| Chiều cao giàn | 600 mm | |
| Bàn làm việc | Chiều rộng rãnh T | 28mm |
| Đầu khoan | Số lượng | 1 |
| Côn trục chính | BT40 | |
| Đường kính khoan tối đa | Φ40 mm | |
| Độ dày tối đa | ≤100 mm | |
| Đường kính ta rô | M3-M24 | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 11kW/15kW | |
| Khoảng cách từ đầu dưới của trục chính đến bàn làm việc | 200-600mm | |
|
Chuyển động ngang của đầu nguồn (Trục X) |
Hành trình ngang tối đa | 1600 mm |
| Tốc độ di chuyển ngang | 0~8 vòng/phút | |
| Công suất động cơ servo cho chuyển động ngang | 2.4kW | |
| Chuyển động dọc giàn (trục Y) | Hành trình nạp tối đa | 2000 mm |
| Tốc độ di chuyển nạp | 0~8 m/phút | |
| Công suất động cơ servo nạp | 2x2.4kW | |
| Chuyển động nạp ram dọc (trục Z) | Hành trình tối đa | 400 mm |
| Tốc độ di chuyển | 0~8 m/phút | |
| Công suất động cơ servo | 2.4kW (Phanh) | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | DxRxC | 5300x3400x2700 mm |
1. Đầu khoan:
Đầu khoan sử dụng động cơ trục chính servo chuyên dụng, truyền công suất đến trục chính chính xác chuyên dụng thông qua dây đai đồng bộ răng để tăng cường mô-men xoắn. Trục chính được trang bị cấu hình vòng bi tiếp xúc góc của Nhật Bản (bốn ở phía trước và hai ở phía sau, tổng cộng sáu hàng), cho phép thay đổi tốc độ vô cấp. Nó được trang bị hệ thống thay dao bằng khí nén, đảm bảo thay dao nhanh chóng và thuận tiện.
Chuyển động nạp được điều khiển bởi động cơ servo kết hợp với vít me bi. Trục X và Y hỗ trợ chức năng liên kết và sử dụng điều khiển bán khép kín, cho phép thực hiện các thao tác nội suy tuyến tính và tròn. Đầu trục chính có lỗ côn BT50, đi kèm với khớp xoay tốc độ cao và có khả năng gia công bằng mũi khoan U tốc độ cao thông qua cửa xả trung tâm.
2. Thiết bị truyền động:
Nó áp dụng thiết kế có độ chính xác cao kết hợp các thanh dẫn hướng và thanh trượt được nhập khẩu từ Đài Loan, đảm bảo hoạt động trơn tru và tăng cường hiệu quả khả năng chịu tải nặng.
(1) Trục X và trục Z mỗi trục sử dụng hai thanh dẫn hướng tuyến tính lăn làm đường ray dẫn hướng và chịu tải cho chuyển động ngang và dọc tương ứng, có thể đáp ứng các yêu cầu kỹ thuật về khoan tốc độ cao. Việc truyền động của trục X và trục Z sử dụng động cơ servo AC để dẫn động các vít me bi chính xác để quay, do đó thực hiện chuyển động tuyến tính.
(2) Trục Y được trang bị hai thanh dẫn hướng tuyến tính lăn hạng nặng ở mỗi bên, một trong số đó có cấu trúc treo bên, cùng nhau tạo thành đường ray trượt trục Y. Cấu hình này đáp ứng các yêu cầu về độ cứng và độ bền cao của khung giàn, đồng thời thể hiện những ưu điểm kỹ thuật như hệ số ma sát thấp, tốc độ di chuyển cao, hiệu suất hấp thụ rung động tuyệt vời và tuổi thọ kéo dài.
Truyền động trục X áp dụng công nghệ truyền động đồng bộ động cơ servo kép: một động cơ servo được lắp đặt ở mỗi bên, đồng bộ dẫn động các vít me bi để quay, do đó di chuyển khung giàn và cho phép các hoạt động gia công CNC.
Máy khoan và phay giàn CNC là một thiết bị công nghiệp hiệu suất cao được phát triển đặc biệt để gia công chính xác các bộ phận tấm và kết cấu. Các ứng dụng chính của nó bao gồm một loạt các hoạt động, bao gồm khoan, vát mép, ta rô và phay, tập trung vào các phôi như mặt bích, đĩa, vòng và tấm, với độ dày của chúng nằm trong phạm vi xử lý hiệu quả được chỉ định của máy.
Máy khoan và phay tấm CNC tốc độ cao đóng một vai trò then chốt trong các lĩnh vực như xưởng kết cấu thép, phát điện gió và xây dựng cầu.
Trong các xưởng kết cấu thép, nó tạo điều kiện cho việc khoan và phay chính xác các tấm kết cấu và các bộ phận kết nối, đảm bảo việc lắp ráp khung chắc chắn. Trong lĩnh vực điện gió, nó gia công các tháp tuabin và các bộ phận mặt bích với độ chính xác cao, cho phép chúng chịu được các điều kiện môi trường khắc nghiệt. Đối với xây dựng cầu, nó xử lý việc gia công dầm và giá đỡ, đảm bảo các kết nối ổn định và bền bỉ dưới tải trọng động. Hiệu quả hoạt động của nó cung cấp sự hỗ trợ mạnh mẽ cho các lĩnh vực cơ sở hạ tầng quan trọng và năng lượng sạch này.
