Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 2000x1600 mm | Chiều cao giàn: | 600 mm |
|---|---|---|---|
| Chiều rộng t-slot: | 28mm | Trục chính côn: | BT40 |
| Đường kính tối đa: | 40mm | Max.thickness: | ≤100mm |
| Gõ đường kính: | M3-M24 | Tốc độ trục chính: | 30~3000 vòng/phút |
| Làm nổi bật: | 100mm CNC plate drilling machine,M3-M24 tapping drilling machine,CNC milling machine with warranty |
||

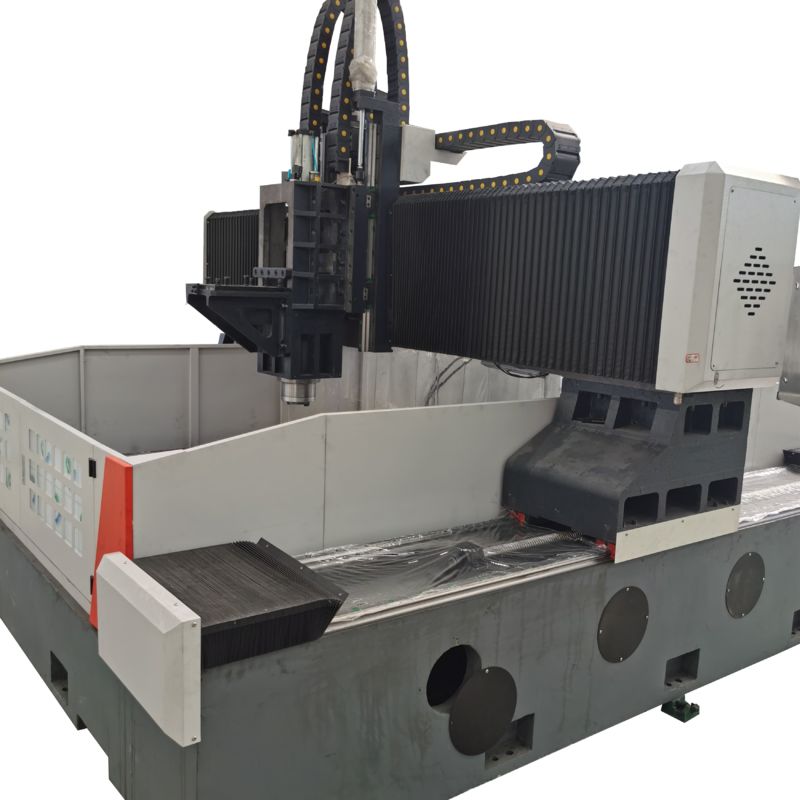

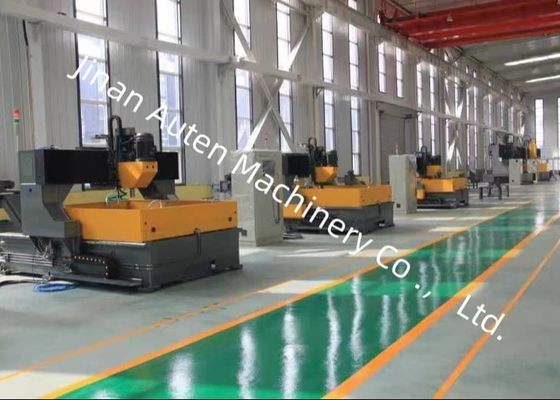

Máy Khoan và Phay Tấm CNC Dày 100mm, Khả năng Taro M3-M24
Ứng dụng:
Máy khoan và phay cổng CNC chủ yếu được thiết kế để khoan, vát mép, taro và phay trên các bộ phận tấm/kết cấu, bao gồm mặt bích, đĩa, vòng và tấm, với độ dày phôi trong phạm vi gia công hiệu quả. Nó cho phép khoan các lỗ thông và lỗ tịt trong cả các bộ phận đơn vật liệu và vật liệu composite. Toàn bộ quy trình gia công được điều khiển bằng kỹ thuật số, đảm bảo hoạt động cực kỳ thuận tiện. Thiết bị này có khả năng đạt được sản xuất tự động với độ chính xác cao, phù hợp với nhiều loại và tạo điều kiện cho sản xuất hàng loạt.
Thông số kỹ thuật:
| Kích thước phôi | DxR | 2000x1600 mm |
| Chiều cao cổng | 600 mm | |
| Bàn làm việc | Chiều rộng rãnh T | 28mm |
| Đầu khoan điện | Số lượng | 1 |
| Côn trục chính | BT40 | |
| Đường kính khoan tối đa | Φ40 mm | |
| Độ dày tối đa | ≤100 mm | |
| Đường kính taro | M3-M24 | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 11kW/15kW | |
| Khoảng cách từ đầu dưới của trục chính đến bàn làm việc | 200-600mm | |
|
Chuyển động ngang của đầu điện (Trục X) |
Hành trình ngang tối đa | 1600 mm |
| Tốc độ di chuyển ngang | 0~8 m/phút | |
| Công suất động cơ servo cho chuyển động ngang | 2.4kW | |
| Chuyển động dọc cổng (trục Y) | Hành trình nạp tối đa | 2000 mm |
| Tốc độ di chuyển nạp | 0~8 m/phút | |
| Công suất động cơ servo nạp | 2x2.4kW | |
| Chuyển động nạp ram dọc (trục Z) | Hành trình tối đa | 400 mm |
| Tốc độ di chuyển | 0~8 m/phút | |
| Công suất động cơ servo | 2.4kW (Phanh) | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | DxRxC | 5300x3400x2700 mm |
Cấu trúc thiết bị:
Nó chủ yếu bao gồm bàn làm việc, cổng di động, yên trượt di động, đầu khoan và phay điện, thiết bị bôi trơn tự động, thiết bị bảo vệ, thiết bị làm mát tuần hoàn, hệ thống điều khiển số, hệ thống điện và các bộ phận khác. Được hỗ trợ và dẫn hướng bởi các cặp ray dẫn hướng lăn và được dẫn động bởi các cặp vít me bi chính xác, máy công cụ tự hào có độ chính xác định vị cao và độ chính xác định vị lặp lại.
1. Bàn máy và Bàn làm việc:
Bàn máy trải qua quá trình hàn, sau đó là ủ và gia công chính xác, mang lại độ cứng động và tĩnh đặc biệt với độ biến dạng bằng không. Hai ray dẫn hướng tuyến tính có độ chính xác cao được gắn ở cả hai bên của đế bàn, đảm bảo phân bố lực đồng đều trên các thanh trượt dẫn hướng và tăng cường đáng kể độ cứng của máy công cụ cũng như khả năng chịu kéo và nén. Hệ thống truyền động sử dụng động cơ servo AC kết hợp với các cụm vít me bi chính xác để truyền động hai mặt, tạo điều kiện cho chuyển động của cổng dọc theo trục Y. Ngoài ra, bàn làm việc được trang bị hệ thống kẹp xi lanh thủy lực.
2. Cổng di động:
Cổng di động được chế tạo từ gang xám (HT250), với hai ray dẫn hướng tuyến tính lăn chịu tải cực cao được gắn ở mặt trước của nó. Một bộ vít me bi chính xác, kết hợp với động cơ servo, cho phép tấm trượt đầu điện di chuyển dọc theo trục X và đầu khoan điện được gắn vào tấm trượt này. Chuyển động của cổng được thực hiện thông qua một động cơ servo, thông qua một khớp nối chính xác, dẫn động đai ốc vít me bi quay trên vít me bi.
3. Yên di động:
Yên di động là một bộ phận kết cấu bằng gang đúc chính xác. Nó được trang bị hai thanh trượt ray tuyến tính CNC chịu tải cực cao, một bộ cặp vít me bi chính xác và một bộ giảm tốc hành tinh có độ chính xác cao được kết nối với động cơ servo. Trọng lượng của đầu điện được cân bằng để giảm tải vít và kéo dài tuổi thọ của vít. Nó dẫn động đầu khoan điện di chuyển dọc theo trục Z, cho phép các hành động như tiến nhanh, làm việc tiến, lùi nhanh và dừng đầu điện, cùng với các chức năng tự động phá phoi, rút phoi và tạm dừng.
Máy khoan và phay cổng CNC là một thiết bị công nghiệp hiệu suất cao được thiết kế đặc biệt để gia công chính xác các bộ phận tấm và kết cấu. Các ứng dụng chính của nó bao gồm một loạt các hoạt động toàn diện, bao gồm khoan, vát mép, taro và phay, nhắm mục tiêu vào các phôi như mặt bích, đĩa, vòng và tấm, với độ dày của chúng được kiểm soát chặt chẽ trong phạm vi gia công hiệu quả được chỉ định của máy.
Máy khoan và phay tấm CNC tốc độ cao là yếu tố then chốt trong các xưởng kết cấu thép, năng lượng gió và các lĩnh vực cầu đường.
Trong các xưởng thép, nó cho phép khoan/phay chính xác các tấm kết cấu và đầu nối, đảm bảo lắp ráp khung chắc chắn. Đối với năng lượng gió, nó gia công tháp tuabin và mặt bích với độ chính xác để chịu được các điều kiện khắc nghiệt. Trong xây dựng cầu, nó xử lý dầm và giá đỡ, đảm bảo các kết nối ổn định, bền bỉ dưới tải trọng động. Hiệu quả của nó hỗ trợ các lĩnh vực cơ sở hạ tầng quan trọng và năng lượng sạch.
