Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

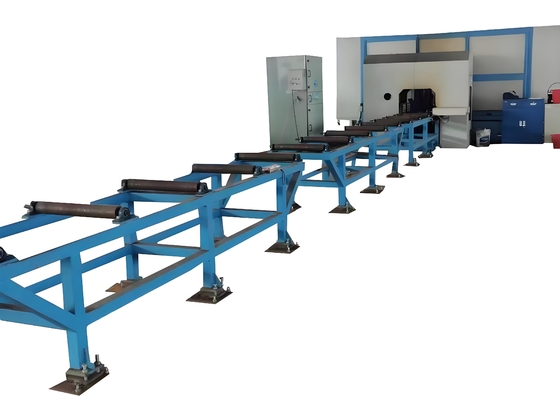

Đường dây máy khoan, cắt và ta rô dầm H CNC nạp servo 2 KW Kích thước 500×500mm
Công dụng của máy công cụ:
Máy công cụ này chủ yếu dành riêng cho các quy trình khoan, ta rô và đánh dấu cho các vật liệu thép như thép hình H và thép kênh. Nó tận dụng ba trục chính tốc độ cao BT40 để thực hiện khoan trên ba bề mặt của thép, với một trục chính được chỉ định cho mỗi bề mặt. Tạp chí công cụ kiểu hàng tương ứng có thể chứa tối đa 4 thông số kỹ thuật của mũi khoan.
Nó được phân biệt bởi hiệu quả xử lý cao, độ chính xác cao, vận hành thuận tiện và khả năng ứng dụng rộng rãi. Nó được sử dụng rộng rãi trong các ngành công nghiệp kết cấu thép như xây dựng, nhà để xe, tháp và lưới.
1. Máy khoan
Máy khoan chủ yếu bao gồm một đế, một bệ, một thanh trượt di động, một hộp trục chính, một thiết bị ép phía trên, một thiết bị kẹp bên và một tạp chí công cụ hàng.

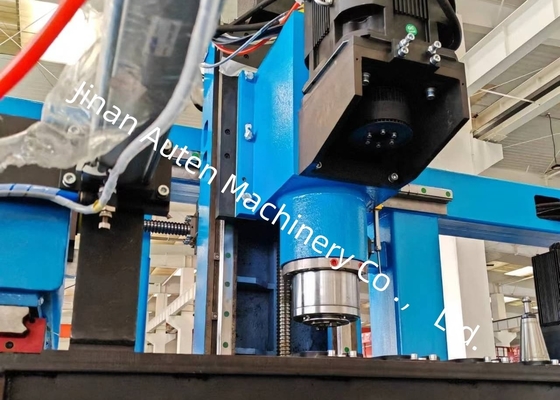

Máy công cụ được trang bị ba hộp trục chính: hộp trục chính bên cố định, hộp trục chính bên di động và hộp trục chính đơn vị phía trên, lần lượt được sử dụng cho các hoạt động khoan theo phương ngang và phương thẳng đứng. Mỗi hộp trục chính có thể hoạt động độc lập và thực hiện khoan đồng thời, tăng đáng kể hiệu quả sản xuất. Mỗi hộp trục chính được trang bị một bộ trục chính cơ khí tốc độ cao BT40 và tạp chí công cụ hàng tương ứng có thể chứa tối đa 4 mũi khoan có đường kính khác nhau (khi không có dụng cụ nào được gắn trên trục chính). Nó cho phép xử lý tự động 4 đường kính lỗ khác nhau trong một lần kẹp phôi. Việc cấp liệu trục chính được điều khiển bởi động cơ servo, cho phép di chuyển nhanh về phía trước, cấp liệu làm việc và di chuyển nhanh về phía sau thông qua điều khiển chương trình; động cơ trục chính được cung cấp bởi động cơ servo trục chính, có khả năng điều chỉnh tốc độ vô cấp với phạm vi điều chỉnh tốc độ rộng.
Ba bộ phận hộp trục chính được gắn ở bên cạnh của bệ. Mỗi bộ phận hộp trục chính được điều khiển bởi hai bộ động cơ servo để thực hiện chuyển động ngang và dọc, với truyền động thông qua vít me bi và hướng dẫn bằng các hướng dẫn lăn tuyến tính chính xác. Trong quá trình khoan, thiết bị này ép phôi theo hai hướng: một xi lanh thủy lực điều khiển một cơ chế ép phía trên phôi để ép nó vào con lăn đỡ ngang, trong khi một xi lanh thủy lực khác điều khiển một cơ chế ép bên để kẹp phôi từ bên.
2. Kênh cấp liệu
Kênh cấp liệu bao gồm một giá đỡ kênh, con lăn đỡ, con lăn định vị bên, cơ chế đẩy bên, giá đỡ và các bộ phận khác. Nó được thiết kế để mang phôi cần xử lý. Một công tắc quang điện được lắp đặt ở đầu trước của kênh để phát hiện đầu trước của phôi và xác định tham chiếu xử lý hướng X. Các con lăn định vị bên thực hiện định vị thô của phôi theo hướng Y, trong khi các cơ chế đẩy bên ép phôi vào các con lăn định vị bên.
Thông số kỹ thuật:
| Thông số dầm H | Kích thước tối đa Rộng x Cao | 500×500mm | |
| Kích thước tối thiểu Rộng x Cao | 100×100mm | ||
| Chiều dài dầm | 2000～13000mm | ||
| Thép kênh | 10#～40# | ||
| Trục chính | Số lượng | 3 | |
| Mô hình | BT40 | ||
| Công suất động cơ | 11 kW | ||
| Tốc độ trục chính | 100～3000 vòng/phút | ||
| Đường kính lỗ | φ5～φ30 mm | ||
| Trục CNC | Công suất động cơ servo của trục X | Khoảng 4,5 kW | |
| Công suất động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Công suất động cơ servo của trục định vị khoan dọc | Khoảng 3 kW | ||
| Động cơ servo của việc nạp khoan | Khoảng 2 kW | ||
| Tạp chí công cụ | Số lượng | 3 | |
| Loại | Kiểu hàng | ||
| Dung lượng tạp chí công cụ | 4 x 3 | ||
| Độ chính xác xử lý | Độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét | ±0,5 |
| Giá trị sai lệch cho phép tăng thêm ±0,2mm cho mỗi 1 mét khoảng cách lỗ bổ sung và tối đa không vượt quá ±2mm | |||
| Độ lệch lề cuối | ±1,0 mm | ||
