Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Điều kiện mới | Chức năng: | Khoan và cưa |
|---|---|---|---|
| Số lượng trục quay khoan: | 3 | Trục trục chính: | BT40 |
| Công suất động cơ trục chính: | 11kw | Tốc độ xoay: | 200 ~ 3000 r/phút |
| Phạm vi đường kính khoan: | φ5 ~ 30 | Phạm vi chiều dài của phôi hoàn thành: | 2000 12000mm |
| Làm nổi bật: | NT1 máy khoan thép,Máy khoan 3D H,Máy cưa chùm CNC 5-30mm |
||
5-30mm Khoan đường kính khoan 3D CNC H Beam Khoan và máy cưa BT40 Vòng khoan
Mục đích của dòng sản xuất:

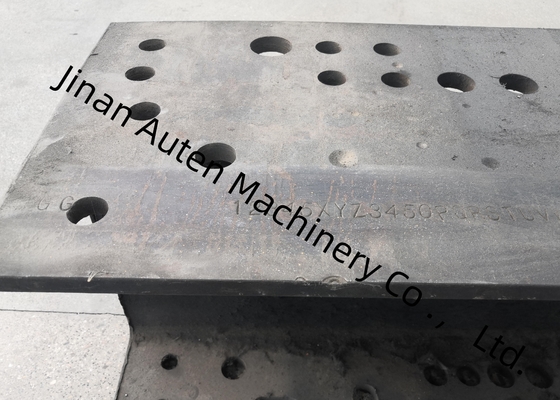

Dòng sản xuất này chủ yếu được thiết kế để khoan, đánh dấu, cưa và cắt các vật liệu thép như thép hình H và thép kênh.

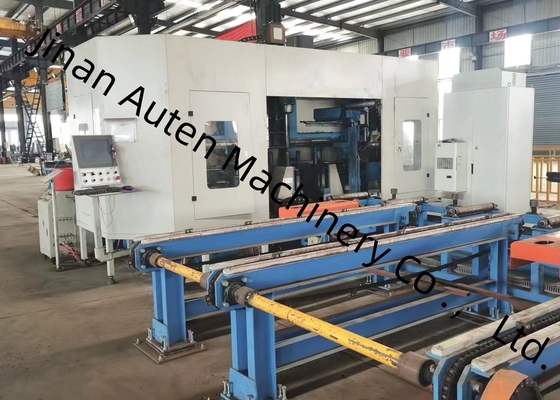

Máy khoan chính sử dụng 3 trục tốc độ cao BT40 để thực hiện các hoạt động khoan trên ba bề mặt của thép, với một trục được phân bổ cho mỗi bề mặt.Các tạp chí công cụ loại hàng tương ứng có thể chứa tối đa 4 thông số kỹ thuật công cụNó có khả năng chuyển đổi các bản vẽ CAD thành các chương trình xử lý và cho phép hoạt động đồng bộ nhiều đường dây, cho phép sắp xếp hợp lý các nhiệm vụ như khoan,Di chuyển đồ đạcĐiều này cho phép hoàn thành hai hoặc ba nhiệm vụ này đồng thời, cải thiện đáng kể hiệu quả sản xuất.
Máy cưa chính sử dụng cưa băng để cắt thép đến một chiều dài cố định.
Dòng sản xuất này được trang bị một giao diện truyền thông dành riêng, tạo điều kiện cho khách hàng quản lý hệ thống của dây chuyền sản xuất trong tương lai.
1. Xe cỗ máy bơm 3 chiều
Nó bao gồm bánh răng, động cơ servo và thao tác. Máy thao tác có độ cứng và ổn định tốt, có thể tự động tăng và giảm theo thông số kỹ thuật hồ sơ,và tự động kẹp phần làm việcSau khi máy điều khiển kẹp phần làm việc, nó được điều khiển bởi động cơ servo.phần làm việc được cung cấp theo hướng X để đảm bảo độ chính xác xử lý theo chiều dọc của khoan.
2. Máy chủ khoan ba chiều
Máy khoan chủ yếu bao gồm một cơ sở, một giường, một slide di động, một hộp trục, một thiết bị ép trên, một thiết bị kẹp bên và một tạp chí công cụ hàng.
Ghế có độ cứng và ổn định tốt, có thể chịu được tải và rung động do xử lý tốc độ cao, và đảm bảo độ chính xác của máy công cụ.
Có 3 hộp trục được lắp đặt trên máy khoan, cụ thể là mặt cố định, mặt di động và hộp trục đơn vị trên, được sử dụng cho khoan theo chiều ngang và dọc.Mỗi hộp trục có thể được vận hành độc lập hoặc hoàn thành các hoạt động khoan cùng một lúc, giúp cải thiện hiệu quả sản xuất đáng kể. Mỗi hộp trục có một bộ trục cơ khí tốc độ cao BT40,và tạp chí công cụ loại hàng tương ứng có thể lắp đặt đến 4 đường kính khoan (khi không có công cụ trên trục), và có thể tự động xử lý 4 đường kính lỗ khác nhau khi phần làm việc được kẹp cùng một lúc.
Động cơ xích dẫn được điều khiển bởi một động cơ servo, và nhanh chóng về phía trước, làm việc về phía trước và nhanh chóng đảo ngược có thể đạt được thông qua điều khiển chương trình; động cơ xích được điều khiển bởi một động cơ servo xích,và tốc độ được điều chỉnh không bước với một phạm vi điều chỉnh tốc độ rộng.
Ba đơn vị hộp trục được treo ở phía giường, và mỗi đơn vị hộp trục được điều khiển bởi hai bộ động cơ servo để đạt được chuyển động ngang và dọc của hộp trục,được điều khiển bởi một vít bóng và được hướng dẫn bởi một hướng dẫn cán tuyến tính chính xácThiết bị này nhấn phần làm việc theo hai hướng trong quá trình khoan.Có một cơ chế ép bằng xi lanh trên phần làm việc để ép phần làm việc chống lại con lăn hỗ trợ ngang, và có một cơ chế ép bằng xi lanh ở bên để ép mảnh làm việc từ bên.
3. kênh xả khoan 3D
Nó bao gồm một máy giảm, một hỗ trợ kênh, một cuộn hỗ trợ, một cuộn định vị bên, một chuỗi, vv.
Kênh xả cưa được sử dụng để vận chuyển phần làm việc sau khi cưa. Máy giảm tốc lái con lăn hỗ trợ để thúc đẩy phần làm việc di chuyển theo hướng X.
Trọng tâmSthông số kỹ thuật:
| Parameter | Giá trị | |
| Kích thước đồ đạc | Phạm vi chiều rộng | 150×1250mm |
| Phạm vi chiều cao | 100×600mm | |
| Phạm vi chiều dài của nguyên liệu thô | 2000-12000mm | |
| Phạm vi chiều dài của mảnh hoàn thành | 2000-12000mm | |
| Vòng khoan khoan | Số lượng trục khoan | 3 |
| Vòng trục xoắn | BT2 | |
| Sức mạnh động cơ xoắn | 11kW | |
| Tốc độ quay | 200 ~ 3000 vòng/phút | |
| Phạm vi đường kính khoan | φ5 ~ φ30 | |
| Trục CNC | Sức mạnh động cơ phụ trợ trục X | Khoảng 4,4kW |
| Tốc độ tối đa trên trục X | 40m/min | |
| Năng lượng động cơ servo để khoan trục định vị ngang | Khoảng 1,5kW | |
| Tốc độ tối đa của trục định vị ngang khoan | 10m/min | |
| Sức mạnh của động cơ servo của trục cấp khoan ngang khoan | Khoảng 2kW | |
| Tốc độ tối đa của trục định vị ngang khoan | 10m/min | |
| Sức mạnh động cơ servo trục định vị dọc khoan | Khoảng 3kW | |
| Tốc độ tối đa của trục định vị thẳng đứng khoan | 10m/min | |
| Điện lực động cơ servo trục cung cấp thẳng đứng khoan | Khoảng 3kW | |
| Tốc độ tối đa của trục nạp thẳng đứng khoan | 10m/min | |
| Tạp chí công cụ | Số lượng | 3 bộ |
| Loại | loại hàng | |
| Số lượng công cụ | 4 x 3 | |
| Đơn vị đánh dấu thủy lực | Số lượng ký tự | 36 |
| Kích thước ký tự | Φ10 | |
