Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LxW: | 2000x1600 mm | Gantry height: | 600 mm |
|---|---|---|---|
| T-slot width: | 28mm | Spindle taper: | BT40 |
| Max.drilling diameter: | 40mm | Max.thickness: | ≤100 mm |
| Tapping diameter: | M3-M24 | Spindle speed: | 30~3000 r/min |

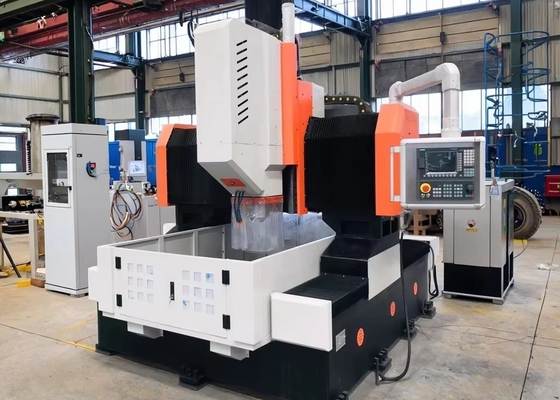

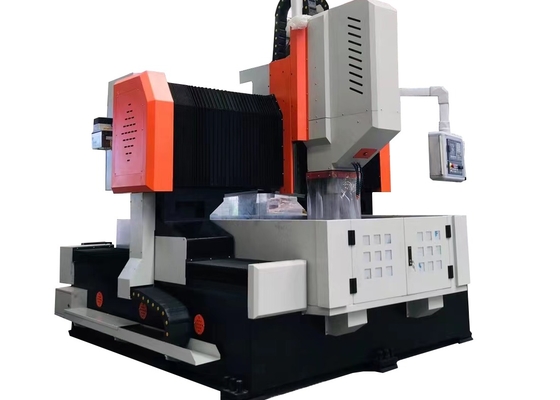

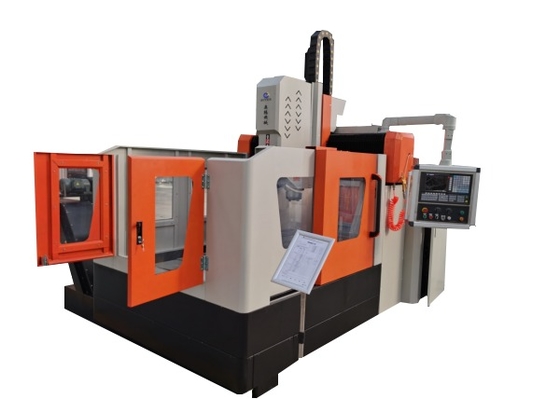

2000x1600mm Kích thước đồ đạc CNC máy khoan miếng lót tấm 28mm chiều rộng khe T
Ứng dụng:
Máy khoan và mài gạch cổng CNC chủ yếu được thiết kế để khoan, thắt, chạm và mài các tấm và các thành phần cấu trúc, bao gồm các miếng lót, đĩa, vòng và tấm,với độ dày mảnh làm việc trong phạm vi chế biến hiệu quảNó cho phép khoan các lỗ thông qua và lỗ mù trong cả các bộ phận vật liệu đơn và vật liệu tổng hợp.đảm bảo hoạt động thân thiện với người dùng, và nó hỗ trợ sản xuất tự động, chính xác cao trên nhiều giống và với số lượng lớn.
1. giường máy và bàn làm việc:
Các giường máy trải qua hàn, tiếp theo là ủ và chế biến chính xác, dẫn đến độ cứng động và tĩnh đặc biệt mà không có biến dạng.Hai hướng dẫn tuyến tính chính xác cao được lắp đặt ở cả hai bên của nền giường, đảm bảo phân phối lực đồng đều trên các thanh trượt hướng dẫn và tăng đáng kể độ cứng, độ bền kéo và sức đề kháng nén của máy công cụ.Hệ thống truyền động sử dụng động cơ AC servo kết hợp với các tập hợp vít bóng chính xác để truyền động hai mặtNgoài ra, bàn làm việc được trang bị hệ thống kẹp xi lanh thủy lực.
2Đầu khoan:
Đầu công suất khoan kết hợp một động cơ trục servo chuyên dụng, truyền năng lượng đến một trục chính xác chuyên biệt thông qua một dây đai đồng bộ răng để tăng mô-men xoắn.Các trục được trang bị với một sáu hàng Nhật Bản góc kết nối cấu hình vòng bi (bốn hàng ở phía trước và hai hàng ở phía sau)Một hệ thống thay đổi công cụ khí nén được tích hợp vào trục, đảm bảo thay thế công cụ nhanh chóng và không rắc rối.
Các trục X và Y hỗ trợ liên kết và sử dụng điều khiển vòng bán khép kín,tạo điều kiện cho các chức năng can thiệp tuyến tính và tròn. Đầu trục có lỗ thuần BT50, được trang bị một khớp quay tốc độ cao, và có khả năng xử lý bằng một máy khoan U tốc độ cao có ổ cắm trung tâm.
3Thiết bị bôi trơn tự động và thiết bị bảo vệ:
Máy công cụ được trang bị một thiết bị bôi trơn tự động áp suất một phần khối lượng được sản xuất ở Đài Loan, cho phép bôi trơn tự động các đường ray hướng dẫn, vít dẫn, giá đỡ,Và các cặp di chuyển khác mà không có điểm chết, do đó đảm bảo tuổi thọ của máy công cụ. trục X và trục Y của máy công cụ được trang bị nắp bảo vệ chống bụi,trong khi bảo vệ nước chống phun được cài đặt xung quanh bàn làm việc.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 2000x1600 mm |
| Chiều cao của cổng | 600 mm | |
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Đầu công suất khoan | Qty. | 1 |
| Máy thu tròn | BT2 | |
| Độ kính khoan tối đa | Φ40 mm | |
| Độ dày tối đa | ≤ 100 mm | |
| Chiều kính khớp | M3-M24 | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 11kW/15kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-600mm | |
|
Chuyển động bên của đầu động cơ (Trục X) |
Max.horizontal stroke | 1600 mm |
| Tốc độ di chuyển bên | 0 ~ 8 r/min | |
| Năng lượng động cơ servo cho chuyển động bên | 2.4kW | |
| Chuyển động dọc của gantry (đường Y) | Max. feed stroke | 2000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Năng lượng động cơ phụ cấp | 2x2,4kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 400 mm |
| Tốc độ di chuyển | 0 ~ 8 m/min | |
| Sức mạnh của động cơ phụ trợ | 2.4kW (động) | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | ± 0,015/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | ±0,01/1000mm |
| Trọng lượng máy | / | Khoảng 11T. |
| Kích thước tổng thể | LxWxH | 5300x3400x2700 mm |
