Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LxW: | 2000x1600 mm | Max.Drilling Diamter: | 40 mm |
|---|---|---|---|
| Độ dày tối đa: | ≤100mm | Gõ đường kính: | M3-M24mm |
| Servo spindle motor power: | 11kW/15kW | Khoảng cách từ đầu dưới của trục chính đến máy bay: | 200-600mm |
| Max.Horizontal Stroke: | 21600 mm | Tốc độ di chuyển bên: | 0 ~ 8 r/phút |

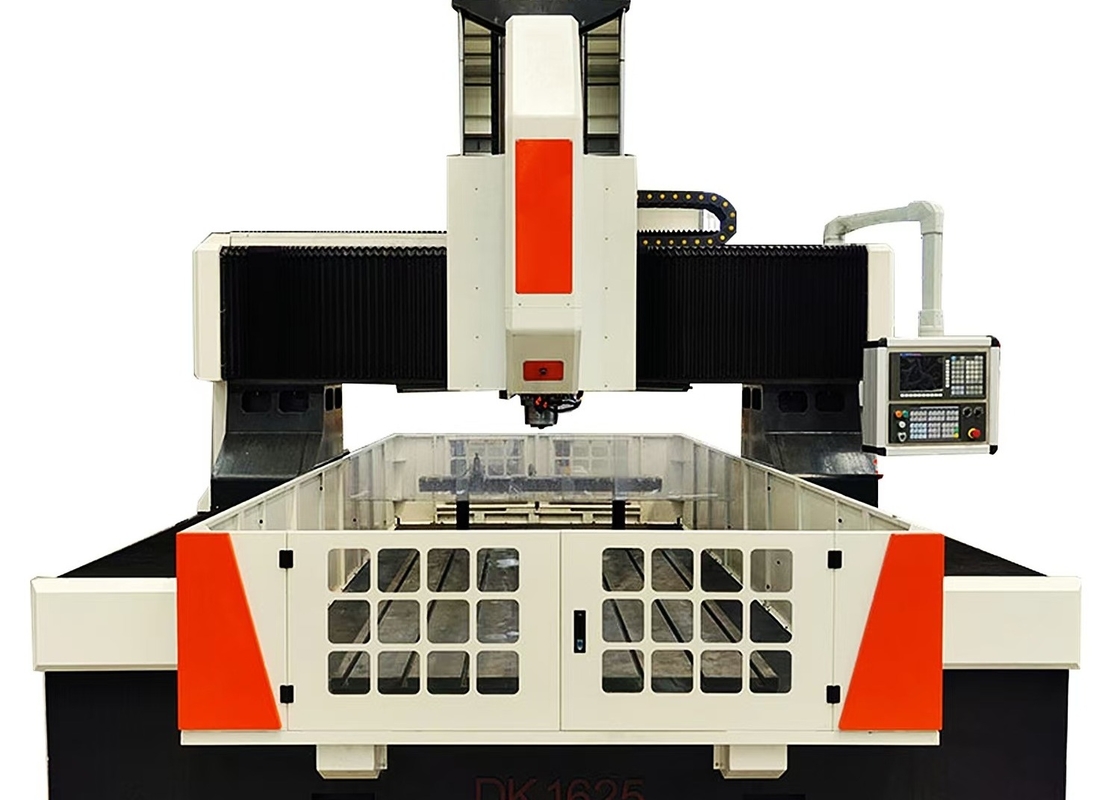

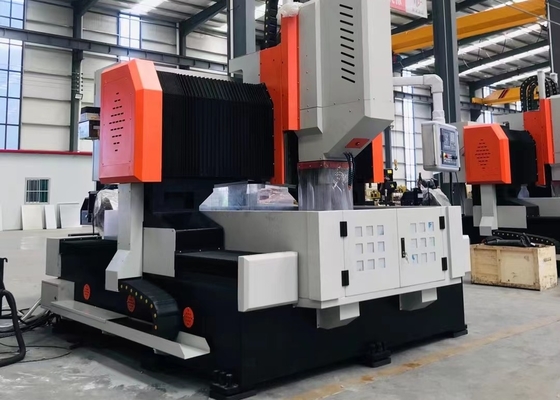

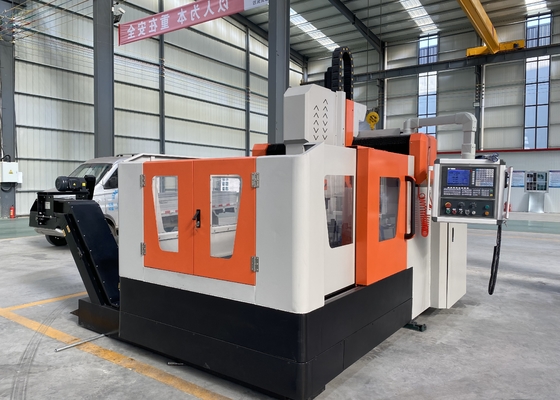

Máy khoan tấm CNC Model PHD2016 Đường kính khoan tối đa 40mm Độ dày tối đa 100mm
Ứng dụng:
Máy khoan và phay cổng CNC chủ yếu được thiết kế để khoan, vát mép, ta rô và phay các tấm và các bộ phận kết cấu, bao gồm mặt bích, đĩa, vòng và tấm, với độ dày phôi trong phạm vi gia công hiệu quả. Nó cho phép khoan các lỗ thông và lỗ tịt trong cả các bộ phận đơn vật liệu và vật liệu composite. Quá trình gia công được điều khiển bằng kỹ thuật số để tăng cường sự tiện lợi trong vận hành và nó hỗ trợ sản xuất tự động, độ chính xác cao trên nhiều loại và với số lượng lớn.
Cấu trúc thiết bị:
Nó chủ yếu bao gồm bàn làm việc, cổng di động, yên trượt di động, đầu khoan và phay, thiết bị bôi trơn tự động, thiết bị bảo vệ, thiết bị làm mát tuần hoàn, hệ thống điều khiển số, hệ thống điện và các bộ phận khác. Được hỗ trợ và dẫn hướng bởi các cặp ray dẫn hướng lăn và được dẫn động bởi các cặp vít me bi chính xác, máy công cụ đạt được độ chính xác định vị cao và độ chính xác định vị lặp lại.
Bàn máy và Bàn làm việc:
Bàn máy trải qua quá trình hàn, sau đó ủ và gia công chính xác, mang lại độ cứng động và tĩnh đặc biệt với độ biến dạng bằng không. Hai ray dẫn hướng tuyến tính có độ chính xác cao được gắn ở cả hai bên của đế bàn, đảm bảo phân bố lực đồng đều trên các thanh trượt dẫn hướng và tăng cường đáng kể độ cứng, độ bền kéo và khả năng chịu nén của máy công cụ. Hệ thống truyền động sử dụng động cơ servo AC kết hợp với các cụm vít me bi chính xác để truyền động hai bên, cho phép cổng di chuyển dọc theo trục Y. Ngoài ra, bàn làm việc được trang bị hệ thống kẹp xi lanh thủy lực.
Đầu khoan:
Đầu khoan sử dụng động cơ trục chính servo chuyên dụng, truyền công suất đến trục chính chính xác chuyên dụng thông qua đai đồng bộ răng để tăng cường mô-men xoắn đầu ra. Trục chính được trang bị cấu hình vòng bi tiếp xúc góc của Nhật Bản (bốn hàng ở phía trước và hai hàng ở phía sau), cho phép điều chỉnh tốc độ vô cấp. Một hệ thống thay dao bằng khí nén được tích hợp vào trục chính, đảm bảo thay dao nhanh chóng và thuận tiện.
Chuyển động nạp được điều khiển bởi động cơ servo kết hợp với vít me bi. Trục X và Y hỗ trợ chức năng liên kết và sử dụng điều khiển bán kín, cho phép các thao tác nội suy tuyến tính và tròn. Đầu trục chính có lỗ côn BT50, được trang bị khớp xoay tốc độ cao và có khả năng gia công bằng mũi khoan U tốc độ cao có đầu ra trung tâm.
Thông số kỹ thuật:
| Kích thước phôi | DxR | 2000x1600 mm |
| Chiều cao cổng | 600 mm | |
| Bàn làm việc | Chiều rộng rãnh T | 28mm |
| Đầu khoan | Số lượng | 1 |
| Côn trục chính | BT40 | |
| Đường kính khoan tối đa | Φ40 mm | |
| Độ dày tối đa | ≤100 mm | |
| Đường kính ta rô | M3-M24 | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 11kW/15kW | |
| Khoảng cách từ đầu dưới của trục chính đến bàn làm việc | 200-600mm | |
|
Chuyển động ngang của đầu nguồn (Trục X) |
Hành trình ngang tối đa | 1600 mm |
| Tốc độ di chuyển ngang | 0~8 vòng/phút | |
| Công suất động cơ servo cho chuyển động ngang | 2.4kW | |
| Chuyển động dọc cổng (trục Y) | Hành trình nạp tối đa | 2000 mm |
| Tốc độ di chuyển nạp | 0~8 m/phút | |
| Công suất động cơ servo nạp | 2x2.4kW | |
| Chuyển động nạp ram dọc (trục Z) | Hành trình tối đa | 400 mm |
| Tốc độ di chuyển | 0~8 m/phút | |
| Công suất động cơ servo | 2.4kW (Phanh) | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Trọng lượng máy | / | Khoảng 11T |
| Kích thước tổng thể | DxRxC | 5300x3400x2700 mm |
