Máy khoan tấm CNC tự động lực kẹp 7.5KN, rãnh T rộng 28mm, công suất làm mát 0.45KW

7.5KN Clamping Force Máy khoan mảng CNC tự động 28mm T-Slot Width For Steel Structure

Sử dụng:

Máy khoan CNC di động PZ4040/2 được thiết kế cho các hoạt động khoan trên tấm thép.và trụ, cũng như các miếng lót lớn, tấm ống trao đổi nhiệt, và similcác thành phần.

Việc áp dụng máy khoan CNC này cho phép toàn bộ quy trình khoan đạt được tự động hóa hoàn toàn, đặc trưng bởi độ chính xác và hiệu quả cao.Nó phù hợp với các quy trình khoan liên quan đến tấm kết nối, tấm cơ sở, tấm cuối, mẫu, miếng kẹp, các bộ phận cấu trúc và các thành phần khác trong các ngành công nghiệp như cấu trúc thép, xây dựng cầu, tháp điện và truyền thông,và hỗ trợ nồi hơi nhà máy điện nhiệt.

Độ chính xác của các thành phần được chế biến phù hợp với tiêu chuẩn quốc gia * Mã chấp nhận chất lượng xây dựng của các cấu trúc thép * (GB50205-2001).

Trạm thủy lực được trang bị hệ thống làm mát bằng không khí.

Phần mềm này được phát triển bởi công ty chúng tôi và bộ điều khiển lập trình Mitsubishi (FX3GU-64MT) với phần mềm lập trình máy tính trên. Phần mềm có các tính năng chính sau:

1. Nền tảng làm việc phần mềm cho hệ thống Windows hoặc Vista;
2. Giao diện phần mềm thân thiện, khả năng vận hành, tương tác tốt, hỗ trợ hoạt động chuột và bàn phím;
3. Quản lý tài nguyên rõ ràng và hiệu quả, chương trình workpiece mở và lưu được sử dụng dưới dạng hộp thoại chung, bạn có thể mở hoặc lưu tệp trong bất kỳ thư mục,quyền truy cập của chương trình vào các tệp văn bản độc lập, có thể là lập trình bên ngoài, sao chép trực tiếp để sử dụng tại địa phương;
4Nó có một chức năng lập trình mạnh mẽ, cả lập trình thủ công và lập trình tự động bằng cách sử dụng CAD, lập trình tự động tương thích với AutoCAD, CAXA98 và các phần mềm CAD khác;
5. Chức năng hiển thị đồ họa có thể kiểm tra tính chính xác của chương trình;

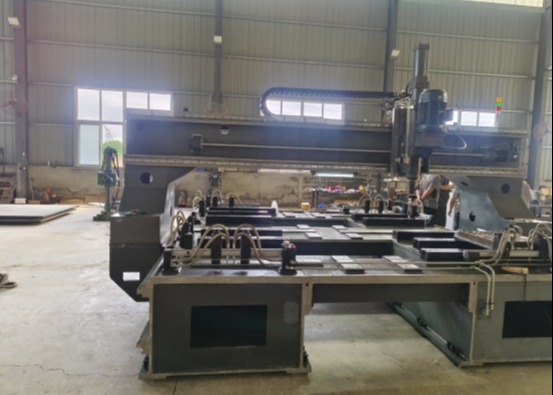

Ghế bao gồm cơ sở máy, bàn làm việc và khung hỗ trợ loại khung, cơ sở máy được hàn bằng tấm thép, cấu trúc thép hàn, sau khi điều trị lão hóa.Bề mặt bàn làm việc được lắp đặt với một khung hỗ trợ kiểu khung, khung hỗ trợ loại khung trên kết hợp của cài đặt và hỗ trợ hoạt động, được cố định bởi các vít bướm,nới lỏng và thắt các ốc vít bướm để điều chỉnh khoảng cách giữa các hỗ trợ hoạt động để đáp ứng quá trình xử lý hỗ trợ mảnh làm việcKhu vực chế biến rộng rãi, được chia thành bốn khu vực chế biến ở bên trái và bên phải có thể được sử dụng để khoan, tải và thả các mảnh làm việc,và đồng thời có thể được lập trình cho khoan và xử lý tài liệu.

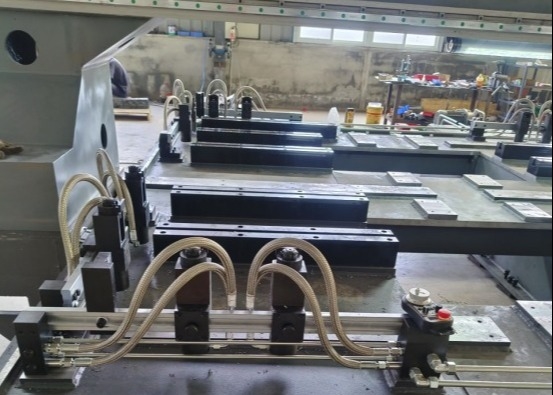

Bàn được bao quanh bởi mười hai nhanh chóng và di chuyển tự động kẹp thủy lực, có thể kẹp đơn hoặc chồng chéo tấm thép tại một thời điểm.hai đường ray hướng dẫn cán tuyến tính có sức tải cao được sắp xếp ở mỗi bên của cơ sở máy, được sử dụng để hướng dẫn các hỗ trợ bên trái và bên phải của cổng di chuyển.đồng bộ bánh xe dây đai và vít quả bóng được sắp xếp ở cả hai bên của cơ sở máy cho chuyển động bên trái và bên phải bracket của gantry, đảm bảo độ chính xác định vị cao và độ chính xác định vị lặp lại.

Các thông số kỹ thuật và thông số chính của máy này:
