Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Material Overlap Thickness: | Max. 100mm | Quick-Change Chucks: | Morse 5# taper hole |
|---|---|---|---|
| Drill Diameter: | Φ14-Φ76mm | Variable Speed: | Frequency converter stepless speed change |
| Rotate Speed: | 20－560r/min | Stroke Length: | 240mm |
| Machining Feed: | Hydraulic Speed Control Valve Adjustment | Clamping Thickness: | 15－100mm |
| Number of clamping cylinders: | 16 |

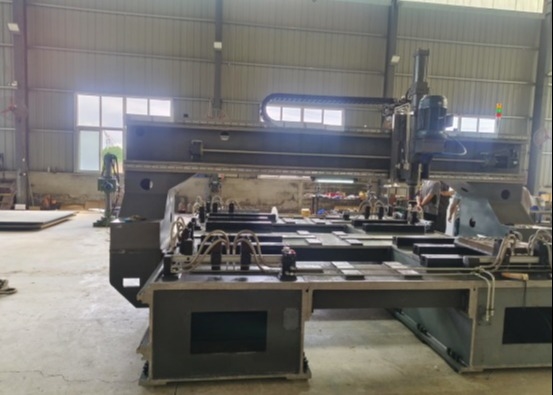

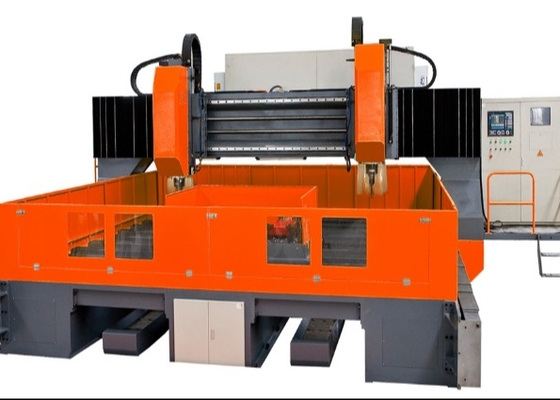

Máy khoan CNC di động kiểu cổng PZ4040/2, độ dày chồng vật liệu tối đa 100mm
Ứng dụng:
Máy khoan CNC di động kiểu cổng PZ4040/2 được sử dụng để khoan lỗ trên các tấm thép. Các phôi gia công có thể là các tấm nối trên các công trình kết cấu thép, cầu và tháp, cũng như các mặt bích lớn, tấm ống trao đổi nhiệt, v.v. Việc ứng dụng máy khoan CNC này có thể làm cho toàn bộ quá trình khoan đạt đến mức độ tự động hóa hoàn toàn với độ chính xác cao và hiệu quả cao. Nó phù hợp cho quá trình khoan các tấm liên kết, tấm chân, tấm cuối, khuôn mẫu, mặt bích, các bộ phận kết cấu và các bộ phận khác trong các ngành công nghiệp kết cấu thép, cầu, tháp truyền thông điện, giá đỡ nồi hơi của các nhà máy nhiệt điện, v.v. Độ chính xác của các bộ phận được gia công đáp ứng tiêu chuẩn quốc gia “Quy tắc nghiệm thu chất lượng xây dựng kết cấu thép” (Số GB50205-2001).Đặc điểm:
1. Đường kính khoan tối đa của máy này lên đến 70mm và có thể khoan các lỗ trên tấm nối và tấm chân thông thường.
2. Độ dày phôi tối đa 100mm, các tấm mỏng hơn cũng có thể được xếp chồng nhiều lớp để khoan, phôi được kẹp bằng kẹp thủy lực, người vận hành rất tiết kiệm sức lao động, việc bốc xếp phôi giúp tiết kiệm thời gian.
3. Phôi tối đa có thể lên đến 4000 × 4000mm, nếu là các chi tiết nhỏ, có thể được gắn ở bốn góc của bàn làm việc (Lưu ý: phương pháp siết chặt được chia thành siết chặt tự động bằng thủy lực).
4. Máy này được trang bị vít me, ray dẫn hướng, các bộ phận thủy lực, linh kiện điện, hệ thống CNC, biến tần và các sản phẩm thương hiệu nước ngoài khác, độ tin cậy của máy có thể so sánh với thiết bị nhập khẩu, ít hỏng hóc.
5. Hành trình khoan xuống của trục chính của máy đạt 220mm, do đó chiều dài của mũi khoan không bị giới hạn, có thể sử dụng mũi khoan mới, mũi khoan ngắn bị mòn cũng có thể được sử dụng. Chuyển động đi xuống của mũi khoan nhanh khi nó không chạm vào phôi và khi nó chạm vào phôi, nó tự động chuyển sang tốc độ làm việc và nó tự động quay trở lại nhanh chóng sau khi khoan xuyên qua, do đó giúp tiết kiệm thời gian.
Các thông số và thông số kỹ thuật chính của máy này:
Tên thông số
| Chi tiết |
Giá trị thông số |
Kích thước phôi |
|
Độ dày chồng vật liệu
|
Tối đa 100mm |
Chiều rộng x Chiều dài |
|
4000mm*4000mm 1 Chiếc |
4000mm*2000mm | |
|
2 Chiếc 2000mm*2000mm |
||
|
4 Chiếc Trục chính |
||
|
Đầu cặp nhanh |
Lỗ côn Morse 5# |
Đường kính mũi khoan |
|
Φ14-Φ76mm |
Tốc độ thay đổi | |
|
Thay đổi tốc độ vô cấp bằng biến tần |
Tốc độ quay | |
|
20－560 vòng/phút |
Chiều dài hành trình | |
|
240mm |
Tốc độ gia công | |
|
Điều chỉnh van điều khiển tốc độ thủy lực |

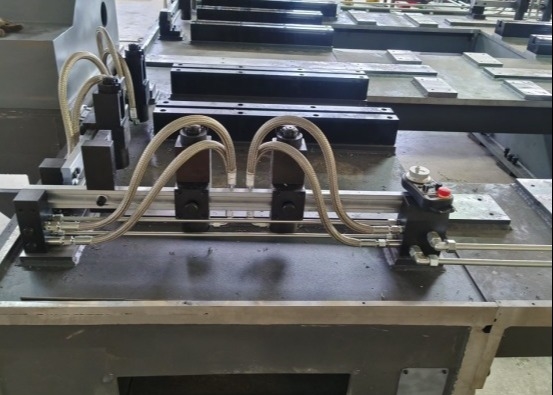

Kẹp phôi | |
| Độ dày kẹp |
15－100mm |
Số lượng xi lanh kẹp |
|
16 Chiếc |
Lực kẹp | |
| 7.5kN | Mở kẹp | |
|
Điều khiển bằng nút nhấn hoặc công tắc chân |
Chiều rộng rãnh T | |
|
28mm |
Làm mát và loại bỏ phoi | |
|
Phương pháp |
Tuần hoàn tự động |
Dung tích |
| 300L | Công suất loại bỏ phoi | |
|
0.75KW |
Công suất làm mát | |
|
0.45KW |
Thủy lực | |
|
Áp suất kẹp |
6MPa(60kgf/cm2) |
Dung tích bình chứa |
|
200L |
