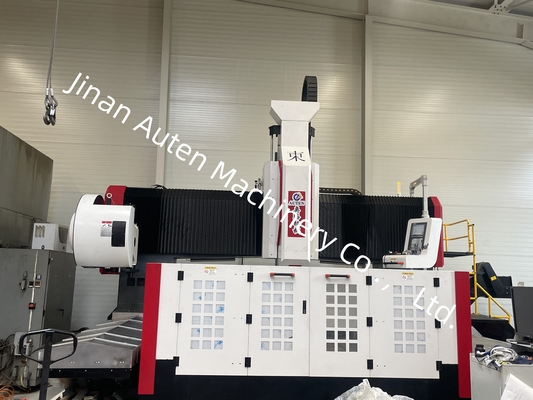

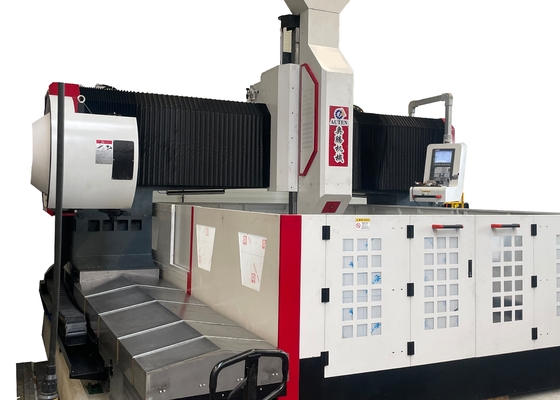

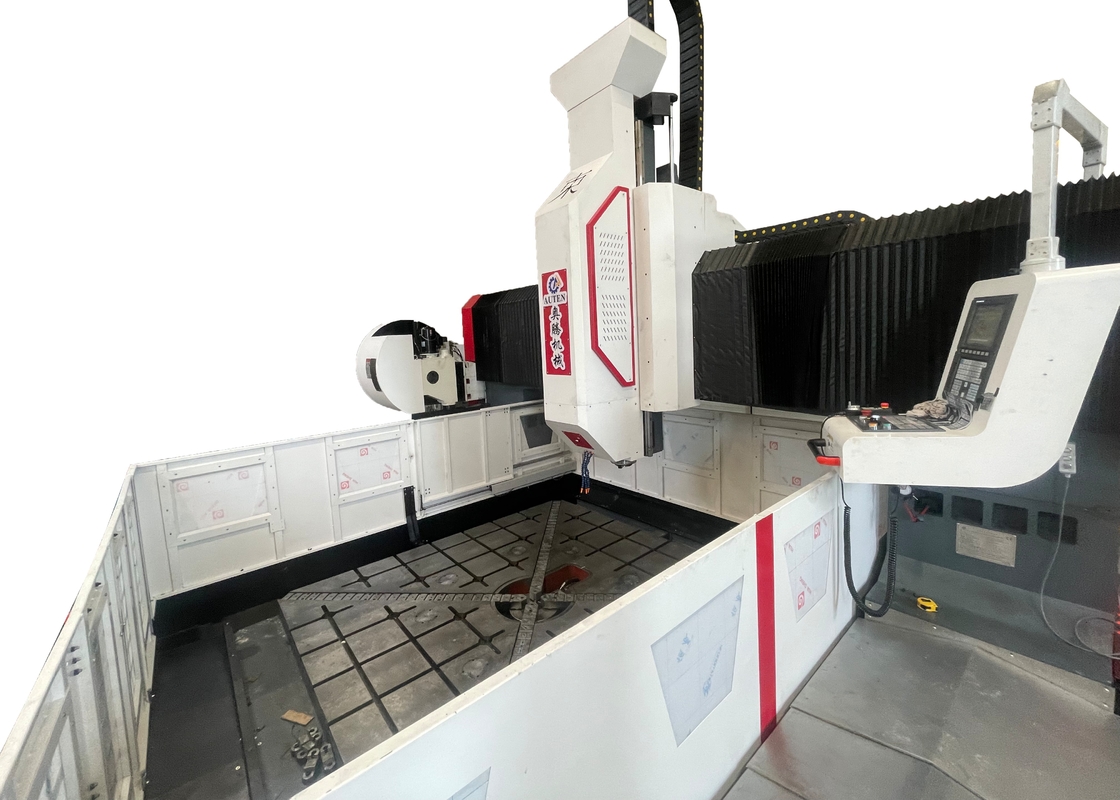

Mô hình PHD2525 máy khoan mảng vạch CNC 100mm Max đường kính khoan
Ứng dụng:
Được sử dụng để khoan, tháo ván, chạm và mài các tấm và các thành phần cấu trúc.
Nó chủ yếu dành riêng cho các hoạt động khoan hiệu quả cao cho các mảnh làm việc bao gồm sườn, đĩa, vòng và tấm với độ dày trong phạm vi xử lý hiệu quả.Việc khoan các lỗ xuyên và lỗ mù có thể đạt được trên cả các bộ phận vật liệu đơn và vật liệu tổng hợpCác quy trình gia công của máy công cụ được điều khiển kỹ thuật số, có tính năng hoạt động rất thuận tiện, và nó có khả năng nhận ra tự động,sản xuất chính xác cao với nhiều giống và số lượng hàng loạt.
Đầu công suất khoan:
Đầu công suất khoan sử dụng động cơ xoắn đặc biệt, điều khiển xoắn chính xác đặc biệt thông qua dây đai đồng bộ răng để làm chậm và tăng mô-men xoắn.Việc thay thế nhanh chóng và dễ dàng.Các trục X và Y có thể được kết nối, và điều khiển vòng tròn bán khép được áp dụng để nhận ra các chức năng can thiệp tuyến tính và tròn.Các đầu trục là một BT50 lỗ cong, được trang bị một khớp quay tốc độ cao, có thể được xử lý bằng nước trung tâm khoan U tốc độ cao.
Thiết bị truyền tải:
Sử dụng thiết kế chính xác cao của đường ray hướng dẫn và trượt nhập khẩu từ Đài Loan, nó chạy trơn tru và cải thiện hiệu quả khả năng tải trọng.
Trục X và trục Z tương ứng ở dạng hai đường ray hướng dẫn tuyến tính lăn làm đường ray hướng dẫn và đường ray chịu tải cho chuyển động ngang và dọc.Nó có thể đáp ứng các yêu cầu kỹ thuật của khoan tốc độ cao. X-axis Z-axis truyền áp dụng động cơ AC servo để lái xe vít bóng chính xác để xoay để nhận ra chuyển động tuyến tính.
Có hai đường ray hướng dẫn tuyến tính lăn hạng nặng ở cả hai bên của trục Y, và hai thanh trượt đường ray vuông được lắp đặt trên mỗi đường ray hướng dẫn để tạo thành một đường trượt trục Y.Nó có thể đáp ứng các yêu cầu độ cứng và sức mạnh cao của khung gantry, và cũng có thể đáp ứng các lợi thế kỹ thuật của hệ số ma sát nhỏ, tốc độ di chuyển nhanh, hiệu suất hấp thụ rung tốt và tuổi thọ dài.X-axis truyền áp dụng công nghệ dẫn đồng bộ động cơ servo kép, tức là, một động cơ servo ở mỗi bên thúc đẩy vít bóng quay đồng bộ, điều này thúc đẩy khung gantry di chuyển và thực hiện gia công CNC.
Thiết bị bôi trơn tự động và thiết bị bảo vệ:
Máy công cụ này được trang bị với Đài Loan ban đầu áp suất volumetric một phần thiết bị bôi trơn tự động, có thể tự động bôi trơn các cặp di chuyển như đường ray hướng dẫn, vít dẫn, giá đỡ,Các trục X và Y của máy công cụ được trang bị các tấm chắn chống bụi,và một tấm phun chống nước được cài đặt xung quanh bàn làm việc.
Hệ thống thoát nước trung tâm:
Máy được trang bị một hệ thống thoát nước trung tâm theo tiêu chuẩn. Hệ thống thoát nước bên trong có thể ngăn chặn chân sắt bọc xung quanh công cụ trong quá trình chế biến, giảm mài mòn công cụ,kéo dài tuổi thọ của công cụBảo vệ bề mặt của mảnh làm việc, bảo vệ khớp quay tốc độ cao, ngăn ngừa các tạp chất chặn khớp quay,cải thiện chất lượng của mảnh làm việc nói chung, và cải thiện hiệu quả công việc.
Sthông số kỹ thuật:
| Kích thước đồ đạc | LxW | 2500x2500 mm |
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Dđầu công suất ruling | Qty. | 1 |
| Máy thu tròn | NT1 tài chính | |
| Chiều kính khoan tối đa |
100 mm (Carbide core bit) |
|
| Φ80 mm (U khoan) | ||
| Độ dày tối đa | ≤ 180 mm | |
| Chuẩn mực đập | M30 mm | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 30kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-600mm | |
|
Chuyển động bên của đầu động cơ (Trục X) |
Max.horizontal stroke | 2500 mm |
| Tốc độ di chuyển bên | 0 ~ 8 m/min | |
| Sức mạnh của động cơ servo cho chuyển động bên cạnh / mô-men xoắn | 4.5kW/25Nm | |
| Chuyển động dọc gantry (Ytrục) | Max. feed stroke | 2500 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Công suất/cối xoắn của động cơ servo | 2x4,5 kW/25Nm | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 600 mm |
| Tốc độ di chuyển | 0 ~ 5 m/min | |
| Sức mạnh động cơ servo / mô-men xoắn | 4.5kW/25Nm | |
| Độ chính xác định vị trí ba trục | X/Y | ≤ 0,05mm/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y | ≤ 0,03mm/1000mm |
| Hệ thống khí nén | Áp suất cung cấp không khí nén | ≥0,4MPa |
| Máy vận chuyển chip và làm mát | Số lượng máy vận chuyển chip | 2 |
| Tốc độ loại bỏ chip | 1m/min | |
| Sản lượng động cơ máy vận chuyển chip | 2X0,75kW | |
| Phương pháp làm mát | Điều hòa nội bộ (70bar) + điều hòa bên ngoài | |
| AHệ thống bôi trơn ngoài | Áp suất bôi trơn | 2MPa |
| Số lượng dầu nhấp điểm bôi trơn | 0.1mL | |
| Chu kỳ bôi trơn | 6-10 phút | |
|
Hệ thống điện
|
Hệ thống CNC | Siemens 828D |
| Số trục CNC | 3 | |
| Thay đổi công cụ | Loại đĩa | 24 vị trí công cụ |
| Trọng lượng máy | / | Khoảng 16.5T |
| Kích thước tổng thể | LxWxH | 6000x4300x2700 mm |
