Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LxW: | 600 x 600 mm | Gantry height: | 400mm |
|---|---|---|---|
| Spindle taper: | BT40 | Max.drilling diamter: | Φ35 mm |
| Max.thickness: | 40mm | Tapping diameter: | M3-M15 |
| Spindle speed: | 30~3000 r/min | ||
| Làm nổi bật: | 35mm đường kính máy khoan mảng CNC,Máy khoan tấm CNC 40mm,Máy khoan tấm CNC Gantry |
||

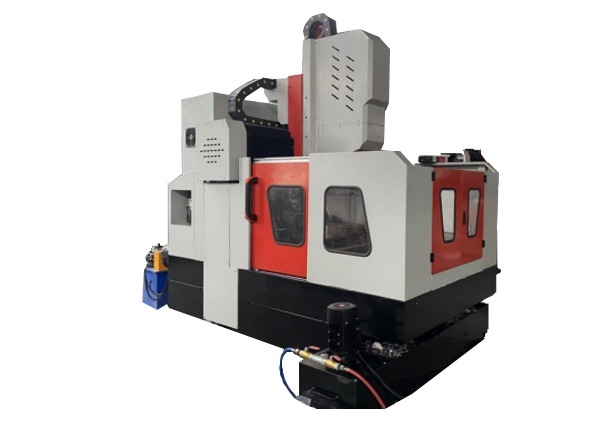

Máy khoan và phay tấm CNC Model BHD6060
Ứng dụng:
Máy khoan và phay cổng CNC chủ yếu được thiết kế để khoan, vát mép, ta rô và phay các tấm và các bộ phận kết cấu—bao gồm mặt bích, đĩa, vòng và tấm—với độ dày phôi nằm trong phạm vi gia công hiệu quả của nó. Nó tạo điều kiện cho việc khoan cả lỗ thông và lỗ mù trong các bộ phận đơn vật liệu và vật liệu composite. Quá trình gia công được điều khiển bằng kỹ thuật số, đảm bảo vận hành cực kỳ thuận tiện và nó cho phép sản xuất tự động, độ chính xác cao trên nhiều loại và với số lượng lớn.
Bàn trượt di động:
Bàn trượt là một cấu trúc bằng gang đúc chính xác. Bàn trượt được trang bị hai bàn trượt ray cứng CNC chịu tải cực cao, một bộ cặp vít me bi chính xác và một bộ giảm tốc hành tinh có độ chính xác cao được kết nối với động cơ servo để dẫn động đầu khoan. Đầu di chuyển theo hướng trục Z, có thể thực hiện các hành động tiến nhanh, làm việc tiến, lùi nhanh, dừng và các hành động khác của đầu nguồn. Nó có các chức năng tự động phá phoi, loại bỏ phoi và tạm dừng.
Đầu khoan:
Đầu khoan sử dụng động cơ trục chính servo chuyên dụng và đai đồng bộ có bánh răng làm chậm để tăng mô-men xoắn để dẫn động trục chính chính xác. Trục chính sử dụng ba vòng bi tiếp xúc góc hàng năm của Nhật Bản để đạt được sự thay đổi tốc độ vô cấp. Trục chính được trang bị hệ thống thay dao khí nén để cho phép thay dao Nhanh chóng và thuận tiện, việc cấp liệu được điều khiển bởi động cơ servo và vít me bi. Trục X và Y có thể được liên kết, sử dụng điều khiển vòng bán kín, có thể thực hiện các chức năng nội suy tuyến tính và tròn. Đầu trục chính là lỗ côn BT40, được trang bị khớp xoay tốc độ cao Rotofors của Ý và có thể sử dụng trung tâm khoan U tốc độ cao để xả nước.
Thiết bị bôi trơn tự động và thiết bị bảo vệ:
Máy công cụ này được trang bị thiết bị bôi trơn tự động áp suất một phần thể tích ban đầu của Đài Loan, có thể tự động bôi trơn các cặp chuyển động khác nhau như đường ray dẫn hướng, vít me, giá đỡ, v.v., không có điểm chết và đảm bảo tuổi thọ của máy công cụ. Trục X và trục Y của máy công cụ được trang bị tấm chắn chống bụi và các vách ngăn chống bắn tung tóe được lắp đặt xung quanh bàn làm việc.
Thông số kỹ thuật:
| Kích thước phôi | Dài x Rộng | 600 x 600 mm |
| Chiều cao cổng | 400 mm | |
| Đầu khoan | Số lượng | 1 |
| Côn trục chính | BT40 | |
| Đường kính khoan tối đa | Φ35 mm | |
| Độ dày tối đa | 40 mm | |
| Đường kính ta rô | M3-M15 | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 7.5kW | |
| Khoảng cách từ đầu dưới của trục chính đến bàn làm việc | 200-540mm | |
|
Chuyển động ngang của đầu nguồn (Trục X) |
Hành trình ngang tối đa | 600 mm |
| Tốc độ di chuyển ngang | 0~9 vòng/phút | |
| Công suất động cơ servo cho chuyển động ngang | 10N/M | |
| Chuyển động dọc cổng (Y trục) | Hành trình cấp liệu tối đa | 600 mm |
| Tốc độ di chuyển cấp liệu | 0~9 m/phút | |
| Công suất động cơ servo cấp liệu | 10N/M | |
| Chuyển động cấp liệu ram dọc (trục Z) | Hành trình tối đa | 400 mm |
| Tốc độ di chuyển | 0~8 m/phút | |
| Công suất động cơ servo | 1x2.4kW (Phanh) | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | 0-0.02mm |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C | 0-0.01mm |
| Trọng lượng máy | / | Khoảng 3.5T |
| Kích thước tổng thể | Dài x Rộng x Cao | 2200x1600x2200 mm |
