Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Workpiece size: | 3000x3000 mm | Gantry height: | 800mm |
|---|---|---|---|
| Max.drilling diameter: | 80mm | Servo spindle motor power: | 30KW |
| Overall size: | 4800x4500x3200 mm | Tapping diameter: | M3-M28 mm |
| Spindle speed: | 30~3000 r/min | Distance from the lower end of the spindle to the worktable: | 200-800mm |
| Làm nổi bật: | Máy khoan tấm vòm,800mm CNC Gantry Machining,Máy khoan mảng nón xoắn |
||

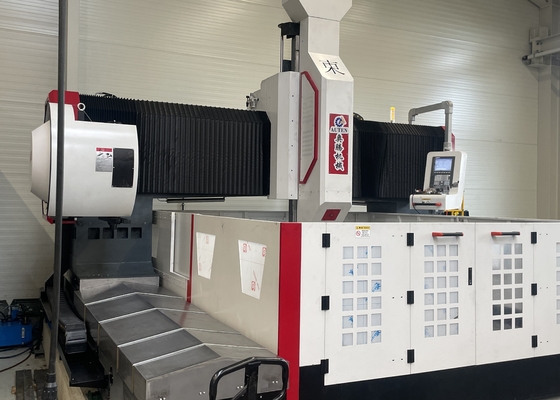

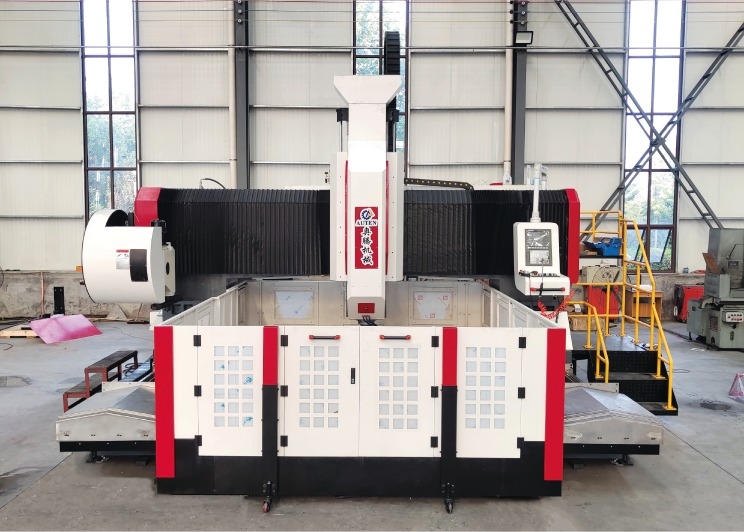

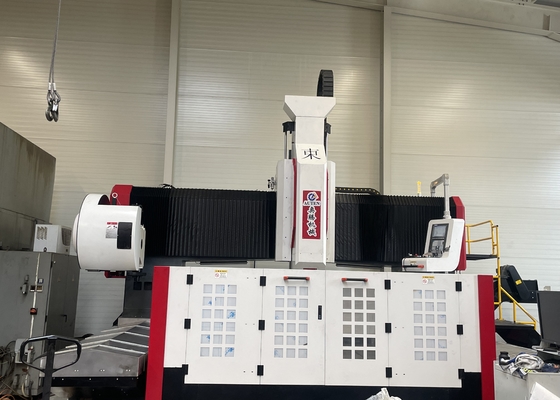

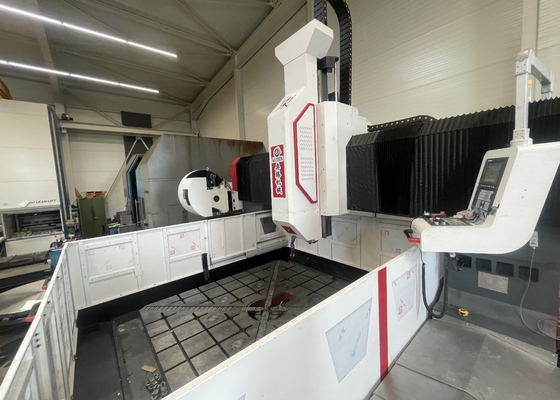

Gantry Height 800mm CNC Gantry Machining Flange Plate Drilling Machine Spindle coni BT50
Máy vận chuyển chip tự động và thiết bị làm mát lưu thông:
Có một máy vận chuyển chip tự động ở phía sau của bàn làm việc và một bộ lọc ở cuối. Máy vận chuyển chip tự động là loại chuỗi phẳng. Một bơm làm mát được lắp đặt ở một bên.Các ổ cắm được kết nối với hệ thống lọc nước trung tâm bằng một ống. chất lỏng làm mát chảy vào máy vận chuyển chip, máy bơm nâng máy vận chuyển chip bơm chất lỏng làm mát vào hệ thống lọc đầu ra trung tâm,và bơm làm mát áp suất cao lưu thông chất làm mát lọc để cắt làm mátNó cũng được trang bị một xe tải để vận chuyển phế liệu, rất thuận tiện để vận chuyển phế liệu sắt. Thiết bị này được trang bị hệ thống làm mát công cụ bên trong và bên ngoài.Khi khoan tốc độ cao, công cụ được làm mát bằng lối thoát nước bên trong, và làm mát bên ngoài được sử dụng để xay nhẹ.
Cảnh báo nước thấp tự động
1Khi chất làm mát trong bộ lọc ở mức trung bình, hệ thống sẽ tự động kết nối với động cơ để bắt đầu, và chất làm mát trong máy vận chuyển chip sẽ tự động chảy vào bộ lọc.Khi nó đạt đến một mức cao, động cơ sẽ tự động ngừng hoạt động.
2Khi chất làm mát trong bộ lọc ở mức thấp, hệ thống sẽ tự động yêu cầu đồng hồ đo mức báo động, trục sẽ tự động kéo lại công cụ, và máy sẽ ngừng hoạt động.
Chức năng bộ nhớ tắt điện:
Hoạt động được dừng lại do mất điện đột ngột, vv Sử dụng chức năng này để nhanh chóng và dễ dàng tìm vị trí của lỗ cuối cùng khoan trước khi mất điện.Các nhà khai thác có thể nhanh chóng chuyển sang bước tiếp theo, tiết kiệm thời gian tìm kiếm.
Laser interferometer:
Các interferometer laser được sử dụng để hiệu chuẩn, và chính xác kiểm tra và bù đắp các lỗi pitch, phản ứng ngược, vị trí chính xác, lặp lại vị trí chính xác, vv để đảm bảo động,ổn định tĩnh và độ chính xác xử lý của máy. Kiểm tra thanh bóng Mỗi máy sử dụng một thanh bóng của Anh RENISHAW để hiệu chỉnh độ chính xác vòng tròn thực sự và độ chính xác hình học của máy.một thí nghiệm cắt tròn được thực hiện để đảm bảo độ chính xác gia công 3D của máy và độ chính xác vòng tròn.
Sthông số kỹ thuật:
| Kích thước đồ đạc | LxW | 3000x3000 mm |
| Chiều cao của cổng | 800 mm | |
| Đầu công suất khoan | Qty. | 1 |
| Máy thu tròn | NT1 tài chính | |
| Chiều kính khoan tối đa | Φ80 mm | |
| Độ dày tối đa | ≤ 180 mm | |
| Chiều kính khớp | M3-M28 mm | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 30kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-800mm | |
|
Chuyển động bên của đầu động cơ (Trục X) |
Max.horizontal stroke | 3000 mm |
| Tốc độ di chuyển bên | 0 ~ 9 r/min | |
| Năng lượng động cơ servo cho chuyển động bên | 1x2,4 kW | |
| Chuyển động dọc của gantry (đường Y) | Max. feed stroke | 3000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 9 m/min | |
| Năng lượng động cơ phụ cấp | 2x2,4 kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 600 mm |
| Tốc độ di chuyển | 0 ~ 8 m/min | |
| Sức mạnh của động cơ phụ trợ | 1x2,4 kW | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | 0-0,02mm/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | 0-0,01mm/1000mm |
| Kích thước tổng thể | LxWxH | 4800x4500x3200 mm |
