Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Workpiece size: | 3000x3000 mm | Gantry height: | 800mm |
|---|---|---|---|
| Max.drilling diameter: | 80mm | Servo spindle motor power: | 30KW |
| Overall size: | 4800x4500x3200 mm | Max.thickness: | ≤180 mm |
| Max.horizontal stroke: | 3000mm | Lateral movement speed: | 0~9 r/min |
| Làm nổi bật: | BT50 Máy khoan tấm CNC,Máy khoan tấm CNC 30 KW |
||

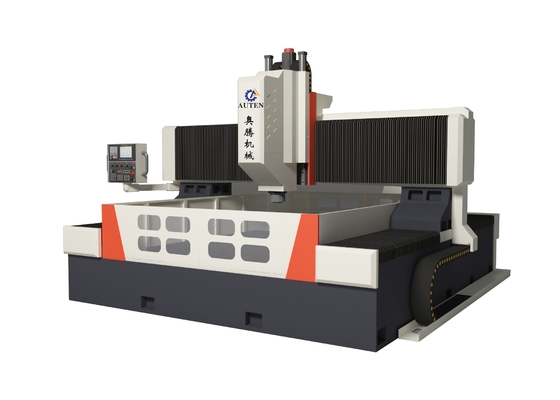

3000 * 3000 kích thước đồ đạc CNC máy khoan tấm mô hình PHD3030 30 KW Servo Spindle động cơ sức mạnh
Đầu công suất khoan:
Đầu công suất khoan sử dụng động cơ spindle servo chuyên dụng và dây đai đồng bộ có bánh răng giảm tốc để tăng mô-men xoắn để điều khiển spindle chính xác.Các trục thông qua ba đầu tiên sau hai năm hàng Nhật Bản xích tiếp xúc xích để đạt được thay đổi tốc độ không bước. Các trục được trang bị một hệ thống thay đổi công cụ khí nén để cho phép thay thế công cụ nhanh chóng và thuận tiện, các nguồn cấp được điều khiển bởi một động cơ servo và một vít bóng.sử dụng điều khiển vòng tròn bán đóng, có thể thực hiện các chức năng can thiệp tuyến tính và tròn.và có thể sử dụng trung tâm khoan U tốc độ cao để xả nước.
Thiết bị bôi trơn tự động và thiết bị bảo vệ
Được trang bị thiết bị bôi trơn tự động áp suất một phần khối lượng gốc của Đài Loan, nó có thể tự động bôi trơn các cặp chuyển động khác nhau như đường ray hướng dẫn, ốc vít, giá đỡ, vv.không có góc chết, và đảm bảo tuổi thọ của máy công cụ. trục X và trục Y của máy công cụ được trang bị nắp bảo vệ chống bụi,và chống phun phun được lắp đặt xung quanh bàn làm việc.
Hệ thống điều khiển CNC GSK:
GSK máy khoan CNC hệ thống đặc biệt. động cơ được điều khiển bởi một cao độ chính xác giá trị tuyệt đối loạt servo động cơ, RS232 giao diện và hiển thị màu sắc, giao diện hoạt động Trung Quốc,đầu vào USB tại chỗ / bên ngoài.
1. Với chức năng phá vỡ chip, thời gian phá vỡ chip và chu kỳ phá vỡ chip có thể được đặt trên giao diện máy-người.
2. Với chức năng nâng công cụ, chiều cao nâng công cụ có thể được đặt trên giao diện người máy. Khi khoan đến chiều cao này, khoan được nâng nhanh lên đỉnh mảnh làm việc,và sau đó là các miếng nhựa, sau đó nhanh chóng tiến đến bề mặt khoan và tự động chuyển đổi.
3Các hộp điều khiển hoạt động tập trung và các đơn vị cầm tay áp dụng hệ thống điều khiển số để tạo điều kiện cho lập trình, lưu trữ, hiển thị và truyền thông.Giao diện hoạt động có các chức năng của đối thoại người máy, bù lỗi, và báo động tự động.
4Thiết bị có chức năng xem trước và kiểm tra lại vị trí lỗ trước khi xử lý, và hoạt động rất thuận tiện.
Hệ thống lọc nước trung tâm:
Được trang bị hệ thống lọc nước trung tâm, có thể lọc hiệu quả các tạp chất trong chất làm mát cắt.Hệ thống phun nước bên trong có thể ngăn chặn các chân sắt bị cuộn trên công cụ trong quá trình chế biến, giảm mài mòn công cụ, kéo dài tuổi thọ công cụ, cải thiện kết thúc bề mặt đồ đạc và đầu công cụbảo vệ khớp quay tốc độ cao, ngăn ngừa các tạp chất chặn khớp quay, và cải thiện chất lượng tổng thể của mảnh làm việc và cải thiện hiệu quả công việc.
Sthông số kỹ thuật:
| Kích thước đồ đạc | LxW | 3000x3000 mm |
| Chiều cao của cổng | 800 mm | |
| Đầu công suất khoan | Qty. | 1 |
| Máy thu tròn | NT1 tài chính | |
| Chiều kính khoan tối đa | Φ80 mm | |
| Độ dày tối đa | ≤ 180 mm | |
| Chiều kính khớp | M3-M28 mm | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 30kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-800mm | |
|
Chuyển động bên của đầu động cơ (Trục X) |
Max.horizontal stroke | 3000 mm |
| Tốc độ di chuyển bên | 0 ~ 9 r/min | |
| Năng lượng động cơ servo cho chuyển động bên | 1x2,4 kW | |
| Chuyển động dọc của gantry (đường Y) | Max. feed stroke | 3000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 9 m/min | |
| Năng lượng động cơ phụ cấp | 2x2,4 kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 600 mm |
| Tốc độ di chuyển | 0 ~ 8 m/min | |
| Sức mạnh của động cơ phụ trợ | 1x2,4 kW | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | 0-0,02mm/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | 0-0,01mm/1000mm |
| Trọng lượng máy | / | Khoảng 28T |
| Kích thước tổng thể | LxWxH | 4800x4500x3200 mm |
