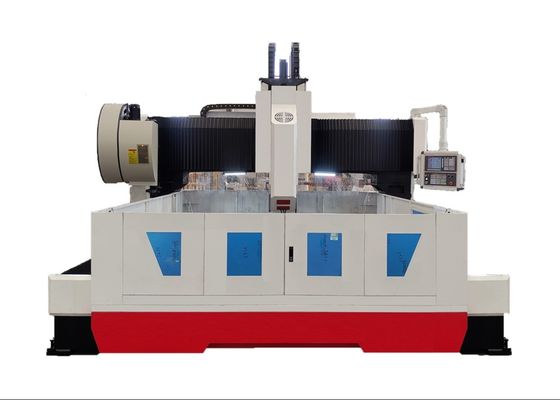

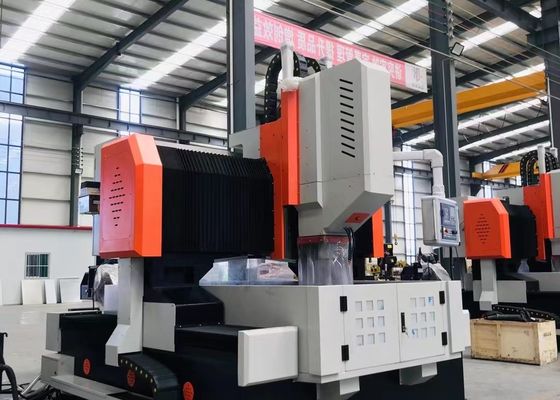

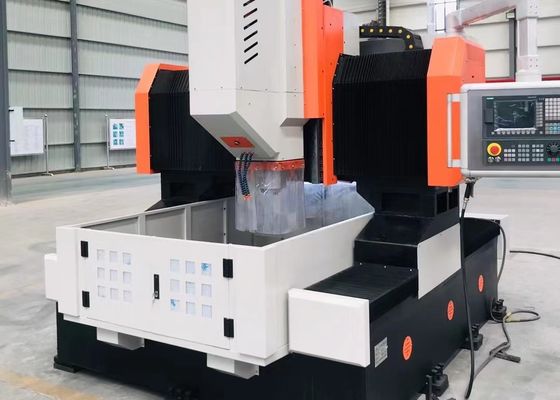

Máy khoan và phay tấm CNC tốc độ cao Model PHD2020

Đầu trượt di động:

Đầu trượt di động là một bộ phận kết cấu bằng gang đúc chính xác. Nó được trang bị hai thanh trượt ray dẫn hướng tuyến tính CNC chịu tải cực cao, một bộ cụm vít me bi chính xác và một bộ giảm tốc hành tinh chính xác cao được kết nối với động cơ servo. Cấu hình này cân bằng trọng lượng của đầu nguồn, giảm tải cho vít và kéo dài tuổi thọ của nó. Đầu nguồn khoan được dẫn động để di chuyển dọc theo trục Z, cho phép các hành động như tiến nhanh, cấp liệu làm việc, rút ​​nhanh và dừng. Nó cũng có các chức năng bao gồm bẻ phoi tự động, rút ​​phoi và tạm dừng.

Đầu khoan:

Đầu nguồn khoan sử dụng động cơ trục chính servo chuyên dụng, dẫn động một trục chính chính xác chuyên dụng thông qua một đai đồng bộ răng để tăng mô-men xoắn. Trục chính sử dụng ổ bi tiếp xúc góc kiểu bốn trước và hai sau sáu hàng của Nhật Bản để đạt được sự thay đổi tốc độ vô cấp. Trục chính được trang bị hệ thống thay dao khí nén để thay dao nhanh chóng và thuận tiện. Việc cấp liệu được điều khiển bởi động cơ servo và vít me bi. Trục X và Y có thể được liên kết và điều khiển vòng bán kín được áp dụng để thực hiện các chức năng nội suy tuyến tính và tròn. Đầu trục chính là lỗ côn BT50, được trang bị khớp nối quay tốc độ cao và có thể được gia công bằng đầu ra trung tâm khoan U tốc độ cao.

Thiết bị truyền động:

Nó sử dụng thiết kế ray dẫn hướng và thanh trượt có độ chính xác cao được nhập khẩu từ Đài Loan, hoạt động trơn tru và cải thiện hiệu quả khả năng chịu tải nặng.

1. Trục X và trục Z lần lượt sử dụng hai ray dẫn hướng tuyến tính lăn làm ray dẫn hướng và chịu tải cho chuyển động ngang và dọc. Nó có thể đáp ứng các yêu cầu kỹ thuật của khoan tốc độ cao. Truyền động trục X và trục Z sử dụng động cơ servo AC để dẫn động vít me bi chính xác quay và thực hiện chuyển động tuyến tính.

2. Có hai ray dẫn hướng tuyến tính lăn hạng nặng ở cả hai bên của trục Y, một trong số đó là cấu trúc treo bên, cùng nhau tạo thành đường trượt trục Y. Nó có thể đáp ứng các yêu cầu về độ cứng cao của khung giàn và cũng có thể đáp ứng các ưu điểm kỹ thuật về hệ số ma sát nhỏ, tốc độ di chuyển nhanh, hiệu suất hấp thụ rung động tốt và tuổi thọ dài. Truyền động trục X sử dụng công nghệ truyền động đồng bộ động cơ servo kép, nghĩa là một động cơ servo ở mỗi bên, đồng bộ dẫn động vít me bi quay, dẫn động khung giàn di chuyển và thực hiện gia công CNC.

Thiết bị bôi trơn tự động và thiết bị bảo vệ:

Máy công cụ này được trang bị thiết bị bôi trơn tự động áp suất một phần theo thể tích do Đài Loan sản xuất, có thể tự động bôi trơn các ray dẫn hướng, vít me, giá đỡ và các cặp chuyển động khác mà không có bất kỳ góc chết nào, đảm bảo tuổi thọ của máy công cụ. Trục X và trục Y của máy công cụ được trang bị nắp bảo vệ chống bụi và tấm chắn chống thấm nước được lắp đặt xung quanh bàn làm việc.

Giao thoa kế laser:

Mỗi thiết bị được hiệu chuẩn bằng giao thoa kế laser API của Mỹ để kiểm tra và bù chính xác lỗi bước, độ rơ, độ chính xác định vị, độ chính xác định vị lặp lại, v.v., để đảm bảo độ ổn định động và tĩnh và độ chính xác gia công của máy. Để đảm bảo độ chính xác xử lý 3D và độ tròn của máy.
