Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LXW: | 2000x2000mm | Chiều cao của cổng: | 600mm |
|---|---|---|---|
| Spindle Taper: | BT50-150 | Max.Drilling Diamter: | 50 mm |
| Độ dày tối đa: | ≤160 mm | Gõ đường kính: | M3-M28 |
| Chiều rộng t-slot: | 28mm | Công suất động cơ trục chính servo: | 22kw |
| Làm nổi bật: | Máy khoan tấm CNC bền bỉ,Máy khoan tấm CNC ổn định |
||
Ứng dụng:

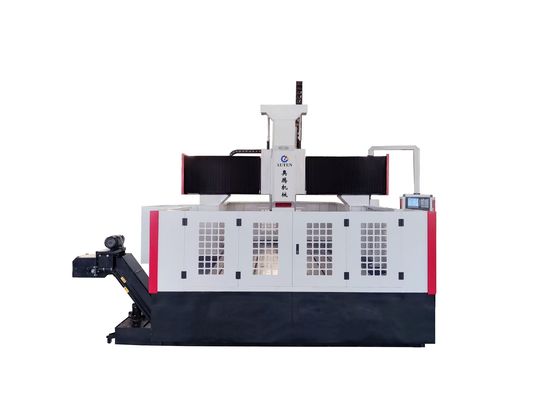

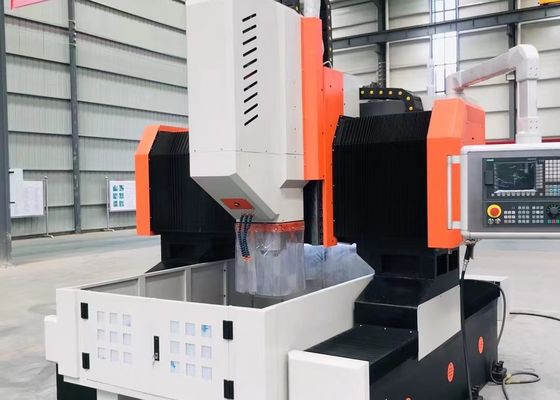

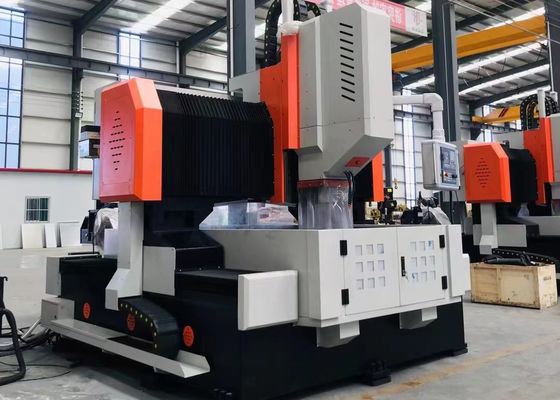

Máy khoan và máy xay cổng CNC chủ yếu được thiết kế để thực hiện các hoạt động khoan, khoang, chạm và xay trên các thành phần tấm / cấu trúc,Nó có khả năng khoan cả lỗ và lỗ mù trong các bộ phận vật liệu đơn và vật liệu tổng hợp.Quá trình gia công được điều khiển kỹ thuật số, đảm bảo hoạt động rất thân thiện với người dùng, và nó hỗ trợ sản xuất tự động với độ chính xác cao, khả năng thích nghi với nhiều loại sản phẩm và khả năng mở rộng cho sản xuất hàng loạt.
Cấu trúc thiết bị:
Thiết bị chủ yếu bao gồm một bàn làm việc giường, cổng di động, yên trượt di động, đầu máy khoan và mài, hệ thống bôi trơn tự động, cơ chế bảo vệ,Thiết bị làm mát lưu thông, hệ thống điều khiển số và hệ thống điện. được hỗ trợ và hướng dẫn bởi cặp hướng dẫn cuộn, và được điều khiển bởi cặp vít dẫn chính xác,công cụ máy tự hào về độ chính xác vị trí cao và độ chính xác vị trí lặp lại.
Căn máy và bàn làm việc:
Mái máy được hàn, tiếp theo là ủ và gia công chính xác, đảm bảo độ cứng động và tĩnh đặc biệt với sự ổn định kích thước vĩnh viễn.Hai hướng dẫn tuyến tính chính xác cao được lắp đặt ở cả hai bên của cơ sở giường, cho phép phân phối lực đồng đều trên các thanh trượt hướng dẫn và tăng đáng kể độ cứng của máy.độ bền kéo, và sức đề kháng nén.Hệ thống truyền động sử dụng động cơ servo AC kết hợp với các bộ vít bóng chính xác để truyền động hai mặt, tạo điều kiện cho chuyển động của gantry dọc theo trục Y.Ngoài ra, bàn làm việc được tích hợp với một hệ thống kẹp xi lanh thủy lực để cố định chắc chắn mảnh làm việc.
Đường chắn di động:
Cổng di động được xây dựng từ sắt xám (HT250), với hai hướng dẫn tuyến tính lăn chịu tải trọng cực cao được gắn trên mặt trước của nó.Một bộ vít quả bóng chính xác, kết hợp với động cơ phụ, cho phép tấm trượt đầu công suất đi dọc theo trục X, và đầu công suất khoan được gắn vào tấm trượt này.Di chuyển gantry được tạo thuận lợi bởi một động cơ servo, điều khiển sự xoay vòng của hạt vít bóng trên vít bóng thông qua một nối chính xác để đạt được chuyển động trơn tru và chính xác.
Thông số kỹ thuật:
| Kích thước đồ đạc | LxW | 2000x2000 mm |
| Chiều cao của cổng | 600 mm | |
| Bàn làm việc | Chiều rộng khe T | 28mm |
| Dđầu công suất ruling | Qty. | 1 |
| Máy thu tròn | BT1văn hóa | |
| Độ kính khoan tối đa | Φ50 mm | |
| Độ dày tối đa | ≤ 160 mm | |
| Chiều kính khớp | M3-M28 | |
| Tốc độ xoắn | 30 ~ 3000 r/min | |
| Sức mạnh động cơ trục phụ | 22kW | |
| Khoảng cách từ đầu dưới của trục đến bàn làm việc | 200-600mm | |
|
Chuyển động bên của đầu động cơ (Trục X) |
Max.horizontal stroke | 2000 mm |
| Tốc độ di chuyển bên | 0 ~ 8 r/min | |
| Năng lượng động cơ servo cho chuyển động bên | 2.4kW | |
| Chuyển động dọc gantry (Ytrục) | Max. feed stroke | 2000 mm |
| Tốc độ di chuyển thức ăn | 0 ~ 8 m/min | |
| Năng lượng động cơ phụ cấp | 2x2,4kW | |
| Động cơ cung cấp ram theo chiều dọc (trục Z) | Tối đa. | 400 mm |
| Tốc độ di chuyển | 0 ~ 8 m/min | |
| Sức mạnh của động cơ phụ trợ | 2.4kW (động) | |
| Độ chính xác định vị trí ba trục | X/Y/Z/A/B/C | ± 0,015/1000mm |
| Độ chính xác định vị ba trục lặp lại | X/Y/Z/A/B/C | ±0,01/1000mm |
| Kích thước tổng thể | LxWxH | 5300x3800x2700 mm |
