Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chiều dài × Chiều rộng (mm): | 3000 × 2500 | Chiều cao Gantry (mm): | 1000 |
|---|---|---|---|
| Độ rộng khe T (mm): | 28 | lỗ côn trục chính: | BT50-190 |
| Đường kính khoan (thép carbon thông thường) (mm): | Φ1-90 | Đường kính khai thác (mm): | M3-M30 |
| Tốc độ trục chính (R/Min): | 30~3000 | Công suất động cơ trục chính của servo (KW): | 22 |
| Làm nổi bật: | Máy mài công cụ cnc,máy mài nội bộ cnc |
||

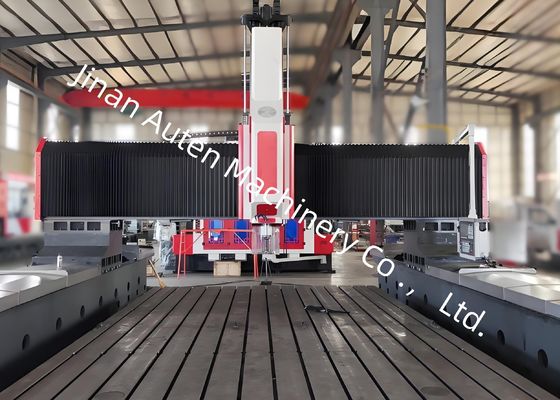

Máy khoan tấm CNC hiệu suất cao Gantry 100mm, Động cơ trục chính Servo 22kw
Ứng dụng thiết bị:
Dòng máy khoan và phay CNC Gantry này chủ yếu được sử dụng để khoan, vát mép, ta rô, phay và doa trên các bộ phận tấm/kết cấu. Nó khoan lỗ hiệu quả trên các chi tiết như mặt bích, đĩa, vòng và tấm có độ dày nằm trong phạm vi hiệu quả. Nó có thể khoan lỗ thông và lỗ tịt trên cả các bộ phận đơn vật liệu và vật liệu composite. Quá trình gia công của máy được điều khiển bằng kỹ thuật số, giúp vận hành cực kỳ thuận tiện. Nó cho phép sản xuất tự động, có độ chính xác cao, đa dạng và quy mô lớn.
Cấu trúc thiết bị:
Thiết bị này chủ yếu bao gồm bàn làm việc bằng gang đúc, gantry di động, bàn trượt di động, đầu khoan và phay, thiết bị bôi trơn tự động và thiết bị bảo vệ, thiết bị làm mát tuần hoàn, hệ thống điều khiển kỹ thuật số và hệ thống điện. Đường ray dẫn hướng lăn cung cấp hỗ trợ và hướng dẫn, trong khi các ổ đĩa vít chính xác đảm bảo độ chính xác và độ lặp lại vị trí cao.
1. Bàn máy và bàn làm việc:
Bàn máy và bàn làm việc được làm bằng gang xám (HT250) dưới dạng đúc liền khối, trải qua quá trình ủ và xử lý lão hóa thứ cấp, và được gia công chính xác để đảm bảo độ cứng động và tĩnh tuyệt vời mà không bị biến dạng. Bề mặt bàn làm việc có các rãnh chữ T được gia công chính xác được bố trí hợp lý để kẹp phôi. Đế bàn máy được trang bị hai đường ray dẫn hướng tuyến tính có độ chính xác cao ở mỗi bên, đảm bảo phân bố lực đều trên các thanh trượt dẫn hướng, tăng cường đáng kể độ cứng và khả năng chống lực kéo và nén của máy. Hệ thống truyền động sử dụng động cơ servo AC và các cặp vít me bi chính xác để truyền động hai bên, cho phép gantry di chuyển dọc theo trục Y. Các bu lông điều chỉnh được phân bố trên đế bàn máy, cho phép điều chỉnh thuận tiện độ cân bằng ngang của bàn máy và bàn làm việc.
2. Gantry di động:
Gantry di động được làm bằng gang xám (HT250) và có hai đường ray dẫn hướng tuyến tính lăn chịu tải cực cao được lắp đặt ở mặt trước của gantry. Một bộ cặp vít me bi chính xác và một động cơ servo cho phép đầu nguồn trượt di chuyển theo hướng trục X. Đầu khoan được lắp đặt trên thanh trượt đầu nguồn.
3. Bàn trượt di động:
Bàn trượt di động là một bộ phận kết cấu bằng gang đúc chính xác. Nó được trang bị hai đường ray dẫn hướng tuyến tính CNC chịu tải cao, một bộ cụm vít me bi chính xác và một bộ giảm tốc hành tinh có độ chính xác cao được kết nối với động cơ servo. Nó cũng có một xi lanh cân bằng nitơ. cân bằng trọng lượng của đầu nguồn để giảm tải cho vít me bi và kéo dài tuổi thọ của nó. Nó điều khiển đầu khoan di chuyển theo hướng trục Z, cho phép các chức năng như cấp liệu nhanh, cấp liệu làm việc, rút lui nhanh và dừng. Nó cũng có các chức năng tự động phá phoi, loại bỏ phoi và tạm dừng.
Bảng thông số kỹ thuật:
| Tên | Mục | Giá trị thông số |
| Kích thước gia công phôi tối đa | Chiều dài × Chiều rộng (mm) | 3000*2500 |
| Chiều cao Gantry (mm) | 1000 (cũng có thể được xác định dựa trên nền móng) | |
| Bàn làm việc | Chiều rộng rãnh T (mm) | 28 |
| Đầu khoan kiểu ram dọc | Số lượng (đơn vị) | 1 |
| Lỗ côn trục chính | BT50-190 | |
| Đường kính khoan (thép carbon thông thường) (mm) | Φ1-Φ90 | |
| Đường kính ta rô (mm) | M3-M30 | |
| Tốc độ trục chính (v/phút) | 30~3000 | |
| Công suất động cơ trục chính servo (kW) | 22kw | |
| Khoảng cách từ mặt cuối dưới của trục chính đến bàn làm việc (mm) | 200-1200 | |
| Chuyển động ngang đầu nguồn (trục X) | Hành trình ngang tối đa (mm) | 2500 |
| Tốc độ di chuyển ngang (m/phút) | 0~8 | |
| Công suất động cơ servo di chuyển ngang (kW) | 4.2*1 | |
| Chuyển động dọc Gantry (trục Y) | Hành trình cấp liệu tối đa (mm) | 3000 |
| Tốc độ di chuyển cấp liệu (m/phút) | 0~8 | |
| Công suất động cơ servo cấp liệu (kW) | 4.2*2 | |
| Chuyển động cấp liệu trượt dọc (trục Z) | Hành trình tối đa (mm) | 1000 |
| Tốc độ di chuyển (m/phút) | 0~6 | |
| Công suất động cơ servo (kW) | 3.6*1 (phanh) | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước bên ngoài | 8200*6500*5000mm | |
