Thông tin chi tiết sản phẩm:
Thanh toán:
|
| LxW: | 13000x1000 mm | Gantry height: | 600mm |
|---|---|---|---|
| Spindle taper: | BT40-150 | Max.drilling diamter: | Φ30 mm |
| T-slot width: | 28mm | Tapping diameter: | M3-M10 |
| Spindle speed: | 30~6000 r/min | Servo spindle motor power: | 7.5KW |

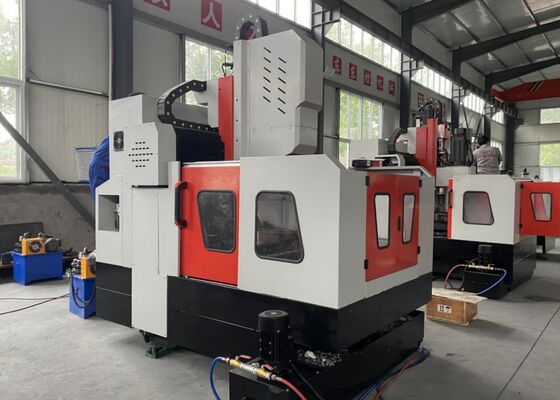

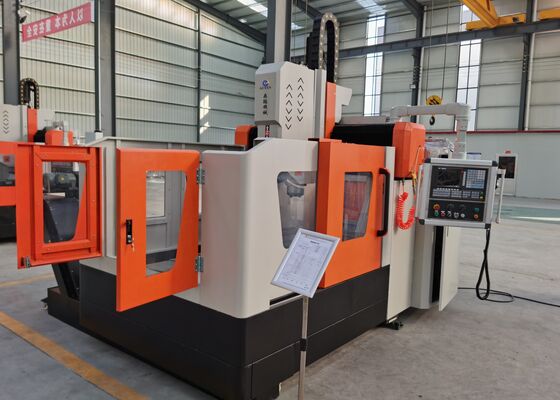

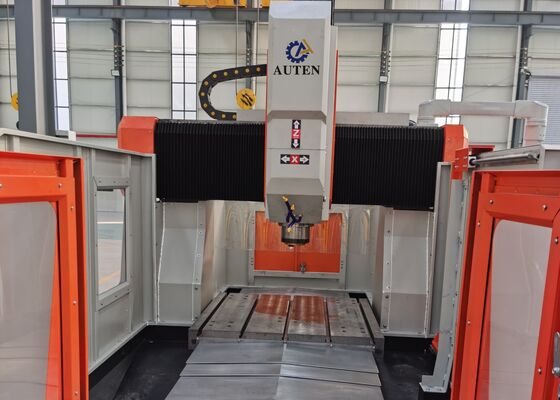

28mm T-slot chiều rộng CNC mảng khoan và máy mài 30mm Max.
Ứng dụng:
Máy khoan và mài mài tấm cổng CNC này được thiết kế tùy chỉnh để thực hiện một loạt các hoạt động gia công, bao gồm khoan, trục, chạm, mài và khoan,trên tấm thép và các bộ phận cấu trúcNó cung cấp các giải pháp gia công lỗ hiệu quả cao cho nhiều mảnh làm việc trong phạm vi độ dày cho phép, chẳng hạn như vòm, đĩa, vòng và cấu trúc loại tấm.Đơn vị hỗ trợ gia công của qua lỗ và lỗ mù, và chứa các bộ phận vật liệu đơn và các bộ hợp nhất đa lớp.chức năng gia công tự trị và độ chính xác cao hơn trong chế tạoNó phục vụ như một lựa chọn tối ưu cho sản xuất công nghiệp khối lượng lớn ưu tiên hiệu quả, độ chính xác kích thước và độ tin cậy hoạt động.
Thông số kỹ thuật:
| Workpiece size | LxW | 13000x1000 mm |
| Gantry height |
600 mm (Nó cũng có thể được xác định theo cơ sở) |
|
| Workbench | T-slot width | 28mm |
| Drilling power head | Qty. | 2 |
| Máy thu tròn | BT2văn hóa | |
|
Chiều kính khoan tối đa Thép carbon thông thường |
Φ30 mm | |
| Tapping diameter | M3-M10 | |
| Tốc độ xoắn | 30~6000 vòng/phút | |
| Servo spindle motor power | 7.5kW | |
| Distance from the lower end of the spindle to the worktable Khoảng cách từ cuối dưới của trục đến bàn làm việc | 200-600mm | |
|
Lateral movement of power head (chuyển động bên của đầu điện)(X axis) |
Max.horizontal stroke | 1000 mm |
| Lateral movement speed | 0~8 r/min | |
| Servo motor power for lateral movement Điện lực động cơ cho chuyển động bên | 2.4kW | |
|
Chuyển động theo chiều dọc của gantry (Trục Y) |
Max. feed stroke | 13000 mm |
| Feed moving speed (tốc độ di chuyển thức ăn) | 0~8 m/min | |
| Feed servo motor power | 2x2,4kW | |
| Vertical ram feed motion (Z axis) | Max. stroke | 300 mm |
| Moving speed (tốc độ di chuyển) | 0 ~ 5 m/min | |
| Servo motor power | 7.5kW (động) | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C | ±0.015/1000mm |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | LxWxH | 13000x3000x2500 mm |
Tính năng sản phẩm
1Máy được trang bị đường ray hướng dẫn tuyến tính và các khối trượt chính xác có nguồn gốc từ Đài Loan, đảm bảo chuyển động trơn tru của mỗi trục.Hành vi năng động nhất quán và cải thiện khả năng tải để đáp ứng các nhiệm vụ gia công cắt nặng nghiêm ngặt.
1) Trục X sử dụng hai đường ray hướng dẫn tuyến tính lăn để cung cấp hướng dẫn ngang và hỗ trợ cấu trúc mạnh mẽ, đáp ứng đầy đủ các yêu cầu của khoan tốc độ cao.Một động cơ AC servo cung cấp năng lượng cho một đơn vị truyền động vít bóng chính xác để đạt được vị trí chính xác, di chuyển trục ổn định và hiệu suất cấp đường thẳng đáng tin cậy.
2) Đối với trục Y, hai đường ray hướng dẫn tuyến tính lăn hạng nặng được trang bị ở cả hai bên, với ba khối trượt vuông được gắn trên mỗi đường ray để tạo thành một khung di chuyển cổng cứng và ổn định.Cấu trúc này mang lại độ cứng cấu trúc xuất sắc và ổn định chạy, cùng với sức đề kháng ma sát thấp, tốc độ đi qua nhanh chóng, giảm rung hiệu quả và tuổi thọ dịch vụ kéo dài.Servo động cơ được gắn trên cả hai bên lái các đơn vị vít bóng phù hợp đồng thời để nhận ra chuyển động gantry đồng bộ và cao độ chính xác CNC gia công.
3) Xe trục được hỗ trợ bởi bốn đường ray hướng dẫn tuyến tính hạng nặng, trao cho máy có độ cứng cấu trúc cao, độ chính xác định vị đặc biệt,Phản ứng động thuận lợi và hiệu suất chuyển động nhất quán trong cả điều kiện cắt tốc độ cao và thấp.
2Máy được trang bị hệ thống bôi trơn tự động di chuyển tích cực được sản xuất ở Đài Loan, cho phép đo chính xác nguồn cung cấp dầu bôi trơn.Mỡ bôi trơn được tự động phân phối cho các thành phần chuyển động chính như đường ray hướng dẫn tuyến tínhĐiều này đạt được độ bôi trơn đầy đủ và kéo dài đáng kể tuổi thọ của các bộ phận máy cốt lõi.Các tấm chắn chống bụi được lắp đặt cho các tập hợp trục X và trục YCác biện pháp bảo vệ này bảo vệ các thành phần chính và tăng thêm độ tin cậy hoạt động của thiết bị.
3Máy sử dụng động cơ servo tuyệt đối chính xác cao để điều chỉnh chuyển động, và đi kèm với cổng truyền thông RS232, màn hình màu và giao diện điều hành tiếng Trung.Hệ thống CNC hỗ trợ hoạt động trực tiếp trên máy cũng như nhập dữ liệu USB bên ngoài, cho phép quản lý chương trình thuận tiện, chuyển dữ liệu nhanh và điều chỉnh gia công linh hoạt.
Máy khoan và đánh dấu tấm cổng CNC hiệu suất cao này được thiết kế đặc biệt để gia công chính xác cao các mảnh làm việc loại tấm và các thành phần thép cấu trúc.Nó phù hợp để chế biến vòm, đĩa, vòng, tấm phẳng, và các thành phần tương tự khác, với độ dày đồ làm việc được duy trì trong phạm vi gia công hiệu quả được chỉ định của máy.
Trong các nhà máy sản xuất thép cấu trúc, thiết bị thực hiện các hoạt động khoan và mài chính xác trên các tấm cấu trúc, tấm kết nối và các thành phần liên quan,hỗ trợ vị trí chính xác và lắp ráp đáng tin cậy của các cấu trúc thépTrong lĩnh vực năng lượng gió, nó cung cấp gia công chính xác cao cho các phần tháp tuabin gió và các thành phần flange quy mô lớn,giúp duy trì độ chính xác kích thước và tính toàn vẹn cấu trúc trong điều kiện hoạt động đòi hỏiTrong xây dựng cầu, máy được sử dụng để xử lý vạch cầu, các thành phần hỗ trợ và các tập hợp kết nối cấu trúc.,sản xuất các khớp chính xác và bền vững có khả năng chịu tải năng động lâu dài. Bằng cách kết hợp độ chính xác gia công cao, hiệu suất hoạt động ổn định và khả năng xử lý linh hoạt,thiết bị cung cấp một giải pháp sản xuất đáng tin cậy cho chế tạo thép cấu trúc, sản xuất thiết bị điện gió, và các dự án cơ sở hạ tầng lớn.
