Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2000x2000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-150 | Đường kính khoan tối đa: | 50 mm |
| Max.thickness: | ≤160 mm | Đường kính khai thác: | M3-M28 |
| Chiều rộng khe chữ T: | 28mm | Công suất động cơ trục chính servo: | 22kW |
| Làm nổi bật: | Máy đổi nhiệt máy khoan mảng CNC,Máy khoan tấm CNC 20/30KW,Máy khoan đĩa CNC servo spindle |
||

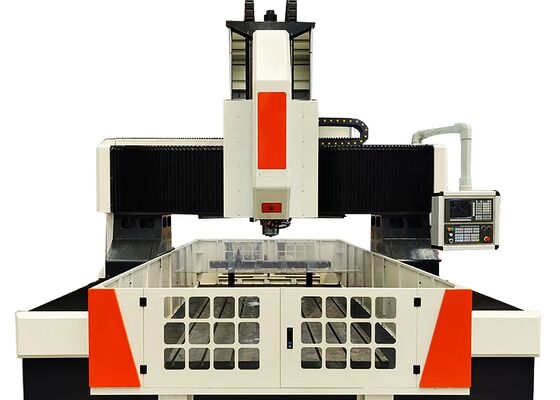

Bộ trao đổi nhiệt Máy khoan tấm Cnc đã qua sử dụng Công suất động cơ trục chính servo 20 / 30KW
Ứng dụng:
Máy phay và khoan tấm giàn CNC được thiết kế nhằm mục đích gia công các tấm ống, mặt bích, tấm chịu lực, bộ trao đổi nhiệt và các phôi dạng tấm khác có độ chính xác cao được sử dụng rộng rãi trong xử lý hóa dầu, năng lượng hạt nhân, năng lượng gió, sản xuất nồi hơi và chế tạo kết cấu thép. Máy hỗ trợ khoan tốc độ cao với các dụng cụ cacbua làm mát bên trong cũng như máy khoan xoắn làm mát bên ngoài. Bằng cách tích hợp khoan, vát cạnh, tarô, phay và móc lỗ vào một nền tảng gia công duy nhất, nó mang lại tính linh hoạt và năng suất vượt trội. Đầu phay góc vuông tự động tùy chọn giúp mở rộng hơn nữa khả năng của nó, cho phép thực hiện các nguyên công khoan, tarô và phay cạnh hiệu quả trên các phôi gia công phức tạp.
Thông số kỹ thuật:
| Người mẫu | PHD2020 | |
| Kích thước phôi | DàixRộng (mm) | 2000x2000 |
| Chiều rộng khe chữ T của Bàn làm việc (mm) | 28 | |
| Đầu nguồn khoan | Số lượng. | 1 |
| Độ côn trục chính | BT50 | |
| Tối đa. đường kính khoan (mm) | Φ80 | |
| Tối đa. độ dày (mm) | 250 | |
| Đường kính khai thác | M3-M30 | |
| Tốc độ trục chính (r/min) | 30~3000 | |
| Công suất động cơ trục chính servo (kW) | 22/30 | |
| Chuyển động ngang của đầu nguồn (trục X) | Tối đa. hành trình ngang (mm) | 2000 |
| Tốc độ di chuyển ngang (r/min) | 0~8 | |
| Công suất động cơ servo cho chuyển động ngang (kW) | 2.4 | |
| Chuyển động dọc của giàn (trục Y) | Tối đa. đột quỵ thức ăn (mm) | 2000 |
| Tốc độ di chuyển thức ăn (m/phút) | 0~8 | |
| Công suất động cơ servo cấp liệu (kW) | 2.4 | |
| Chuyển động nạp ram dọc (trục Z) | Tối đa. hành trình (mm) | 800 |
| Tốc độ di chuyển (m/phút) | 0~8 | |
| Công suất động cơ servo (kW) | 2.4 | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0,015/1000 |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C (mm) | ±0,01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Bộ thay đổi công cụ | Loại đĩa (Tùy chọn) | 24 vị trí dụng cụ |
| Kích thước tổng thể | LxWxH (m) | 5,3x3,8x2,7 |
Tính năng sản phẩm

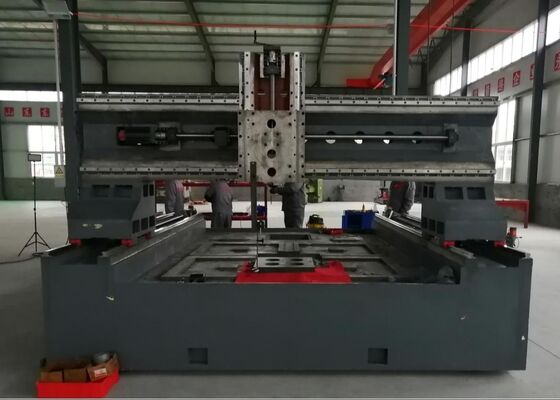

1. Thiết bị chủ yếu bao gồm bệ máy hạng nặng, hệ thống trượt dọc, khung giàn, thanh trượt ngang, bộ cấp liệu thẳng đứng, đầu trục khoan và phay, bàn làm việc, hệ thống tuần hoàn nước làm mát, hệ thống loại bỏ phoi tự động, hệ thống bôi trơn tập trung, bộ phận khí nén, hệ thống điều khiển điện và các cụm phụ trợ khác, tạo thành một nền tảng gia công toàn diện và hiệu quả cao.
2. Đầu trục chính trượt được dẫn động bằng servo có khả năng thực hiện các nguyên công khoan, doa, taro, vát cạnh và phay rãnh. Nó có thể hoạt động độc lập hoặc đồng bộ với nhiều trục CNC để mang lại sự linh hoạt gia công tối đa. Trục xoay sử dụng trục chính BT50 do Đài Loan sản xuất có độ chính xác cao với nguồn cung cấp chất làm mát bên trong và cơ cấu kẹp dụng cụ tự động lò xo bướm. Việc tháo kẹp dụng cụ thủy lực cho phép thay thế máy khoan và dao phay nhanh chóng, thuận tiện, cải thiện đáng kể hiệu quả sản xuất.
3. Các đường dẫn hướng tuyến tính có độ chính xác cao được tích hợp trong toàn bộ máy để đảm bảo di chuyển trơn tru, độ cứng vượt trội và độ chính xác chuyển động tuyệt vời. Hệ thống cấp liệu được cung cấp năng lượng bởi động cơ servo AC thông qua dây đai đồng bộ và truyền vít bi chính xác, mang lại độ chính xác định vị vượt trội, khả năng lặp lại và độ ổn định gia công lâu dài.
4. Cả đế máy và kết cấu giàn đều được sản xuất từ gang cao cấp hoặc thép tấm hàn cường độ cao. Tất cả các thành phần cấu trúc đều trải qua quá trình ủ giảm ứng suất ở nhiệt độ cao trước khi gia công, sau đó là xử lý giảm ứng suất thứ cấp sau khi bán hoàn thiện. Gia công chính xác cuối cùng đảm bảo độ cứng kết cấu đặc biệt, độ ổn định kích thước lâu dài và độ chính xác gia công đáng tin cậy nhất quán trong suốt thời gian sử dụng của máy.

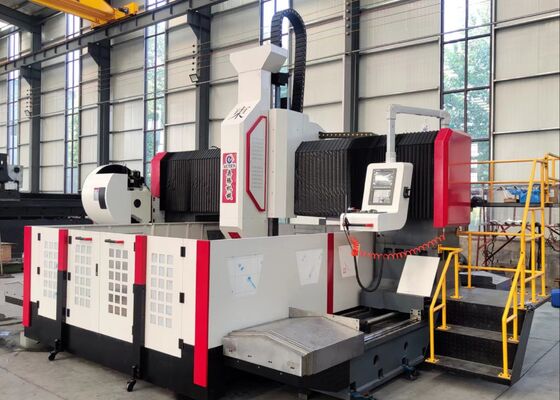

Máy phay và khoan tấm CNC là một giải pháp gia công hiệu suất cao được phát triển đặc biệt để xử lý chính xác các bộ phận dạng tấm và các bộ phận kết cấu. Nó phù hợp lý tưởng để gia công mặt bích, đĩa, vòng, tấm phẳng và các phôi tương tự trong phạm vi độ dày quy định của máy. Thiết kế cấu trúc chắc chắn, điều khiển CNC tiên tiến và khả năng gia công đa chức năng khiến nó trở thành lựa chọn lý tưởng cho các môi trường sản xuất công nghiệp đòi hỏi cả độ chính xác và năng suất.
Trong các nhà máy chế tạo kết cấu thép, máy thực hiện khoan và phay có độ chính xác cao đối với các tấm kết cấu, tấm đế và các bộ phận kết nối, cung cấp các bộ phận được gia công chính xác để lắp ráp khung thép hiệu quả. Trong ngành công nghiệp điện gió, nó được áp dụng rộng rãi để gia công các phần tháp tuabin gió và các bộ phận mặt bích có đường kính lớn, đảm bảo độ chính xác vượt trội về kích thước và tính toàn vẹn của cấu trúc trong các điều kiện vận hành khắc nghiệt như áp suất gió cao và biến đổi nhiệt độ khắc nghiệt. Trong kỹ thuật cầu, thiết bị này được sử dụng rộng rãi để gia công dầm cầu, tấm nối và các bộ phận kết cấu đỡ, tạo ra các kết nối chắc chắn và bền bỉ có khả năng chịu được tải trọng động dài hạn. Kết quả là, nó tăng cường đáng kể độ an toàn về kết cấu, độ tin cậy vận hành và tuổi thọ của cơ sở hạ tầng cầu quy mô lớn.
