Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2000x2000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-150 | Đường kính khoan tối đa: | 50 mm |
| Max.thickness: | ≤160 mm | Đường kính khai thác: | M3-M28 |
| Chiều rộng khe chữ T: | 28mm | Công suất động cơ trục chính servo: | 22kW |
| Làm nổi bật: | Máy khoan CNC tốc độ cao 2000x2000mm,Máy khoan CNC tốc độ cao,Máy khoan CNC cho tấm |
||

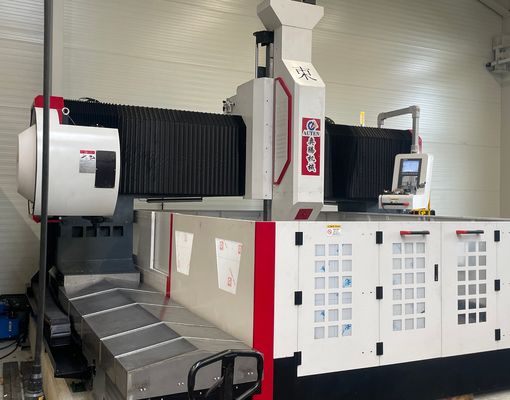

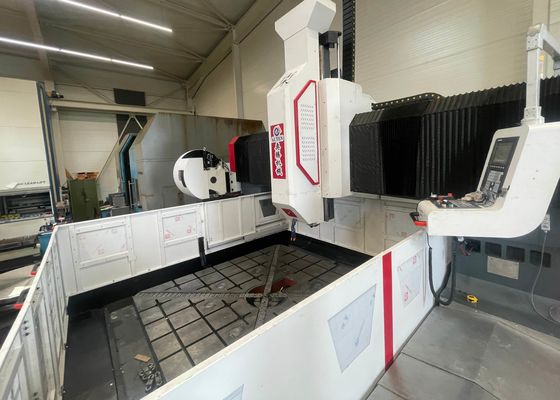

2000x2000mm kích thước đồ đạc Máy khoan CNC tốc độ cao cho tấm và tấm ống
Ứng dụng:
Máy khoan và máy mài tấm loại cổng CNC được sử dụng rộng rãi để gia công chính xác các tấm ống, vòm, vòng bi, bộ trao đổi nhiệt,và các thành phần cấu trúc khác trong các ngành công nghiệp như chế biến hóa dầu, sản xuất điện hạt nhân, năng lượng gió, sản xuất nồi hơi và chế tạo cấu trúc thép.cũng như khoan xoắn tốc độ cao với hệ thống làm mát bên ngoàiThiết bị tích hợp nhiều chức năng gia công, bao gồm khoan, khoang, chạm, mài và khoan. Một đầu góc phải tự động tùy chọn có thể được lắp đặt để cho phép khoan bên,gõ, và các hoạt động mài.
Thông số kỹ thuật:
| Mô hình | PHD2020 | |
| Workpiece size | LxW (mm) | 2000x2000 |
| Chiều rộng khe T của Workbench (mm) | 28 | |
| Drilling power head | Qty. | 1 |
| Máy thu tròn | BT50 | |
| Chuỗi đường kính khoan tối đa (mm) | Φ80 | |
| Độ dày tối đa (mm) | ≤ 250 | |
| Tapping diameter | M3-M30 | |
| Tốc độ quay của trục (r/min) | 30 ~ 3000 | |
| Sức mạnh động cơ trục phụ (kW) | 22/30 | |
| Chuyển động bên của đầu động cơ (trục X) | Max. đường thẳng ngang (mm) | 2000 |
| Tốc độ di chuyển bên (r/min) | 0~8 | |
| Sức mạnh của động cơ servo cho chuyển động bên (kW) | 2.4 | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke (mm) | 2000 |
| Tốc độ di chuyển thức ăn (m/min) | 0~8 | |
| Sức mạnh của động cơ servo cấp (kW) | 2.4 | |
| Vertical ram feed motion (Z axis) | Max. stroke (mm) | 800 |
| Tốc độ di chuyển (m/min) | 0~8 | |
| Sức mạnh động cơ servo (kW) | 2.4 | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C (mm) | ± 0,015/1000 |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0,01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Thay đổi công cụ | Loại đĩa (Tự chọn) | 24 vị trí công cụ |
| Kích thước tổng thể | LxWxH (m) | 5.3x3.8x2.7 |
Tính năng sản phẩm
1Thiết bị bao gồm một cơ sở máy, đơn vị trượt theo chiều dọc, cấu trúc cổng, trượt ngang, cơ chế cấp thẳng đứng, đầu trục khoan và mài, bàn làm việc, hệ thống làm mát,Hệ thống sơ tán chip tự động, hệ thống bôi trơn tập trung, hệ thống khí nén, hệ thống điều khiển điện và các bộ phụ trợ khác.
2. Đơn vị trục trượt chạy bằng servo có khả năng thực hiện các hoạt động khoan, chọc, chạm, châm và mài rãnh. Nó có thể hoạt động độc lập hoặc phối hợp với các trục khác.Vòng tròn sử dụng một vòng tròn thuần độ cao BT50 được sản xuất ở Đài Loan với nguồn cung cấp chất làm mát bên trong và hệ thống giải phóng công cụ tự động của lò xo bướm.Thay đổi công cụ được thực hiện thông qua một cơ chế nới lỏng thủy lực, cho phép chuyển đổi nhanh chóng và thuận tiện giữa các công cụ khoan và mài.

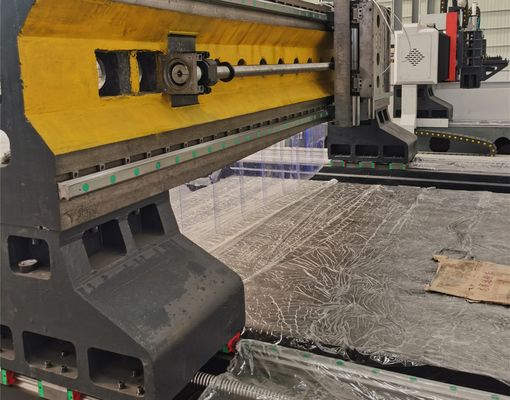

3Máy sử dụng đường dẫn tuyến tính chính xác cao để đảm bảo chuyển động mượt mà, ổn định và chính xác.đảm bảo độ chính xác và khả năng lặp lại vị trí tuyệt vời.
4. khung máy và cổng được xây dựng từ sắt đúc chất lượng cao hoặc các cấu trúc tấm thép hàn.tiếp theo là một quá trình sưởi thứ cấp sau khi bán hoàn thànhXác định chính xác cuối cùng đảm bảo độ cứng cấu trúc cao, sự ổn định lâu dài và độ chính xác nhất quán.
Máy khoan và máy xay tấm cổng CNC là một giải pháp công nghiệp hiệu suất cao được thiết kế để gia công chính xác các thành phần loại tấm và các bộ phận cấu trúc.Nó phù hợp để chế biến vòm, đĩa, vòng và tấm phẳng, với điều kiện độ dày vật liệu nằm trong phạm vi gia công hiệu quả của máy.
Trong các xưởng chế tạo cấu trúc thép, thiết bị này thực hiện khoan và mài chính xác cao của các tấm cấu trúc và các thành phần kết nối, đảm bảo lắp ráp đáng tin cậy của khung thép.Trong ngành công nghiệp năng lượng gió, nó được sử dụng rộng rãi để gia công các tháp tuabin gió và các thành phần vòm, đảm bảo tính toàn vẹn cấu trúc trong điều kiện hoạt động khắc nghiệt như gió mạnh và biến đổi nhiệt độ.Trong các ứng dụng xây dựng cầu, nó được sử dụng để gia công các ván cầu và các yếu tố hỗ trợ, sản xuất các khớp bền và ổn định có khả năng chịu tải năng động lâu dài trong suốt tuổi thọ của cấu trúc.
