Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước phôi: | 4000x8000mm | Chiều rộng khe chữ T của Bàn làm việc (mm): | 28 |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Tối đa. đường kính khoan (mm): | Φ90 |
| Tối đa. Độ dày (mm): | ≤300 | Đường kính khai thác: | M3-M36 |
| Tốc độ trục chính (R/Min): | 30~3000 | Công suất động cơ trục chính của servo (KW): | 30/22/37 |
| Làm nổi bật: | Máy xay khoan CNC Gantry,Máy thay đổi nhiệt CNC khoan máy xay |
||

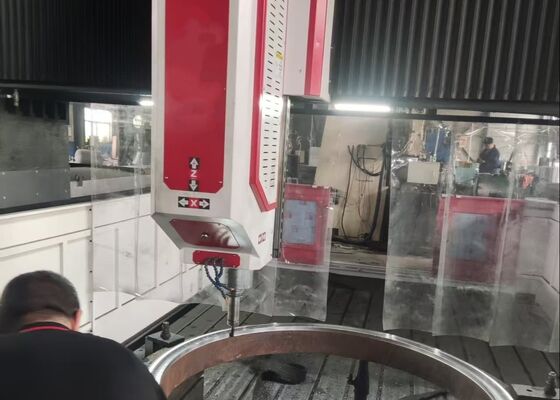

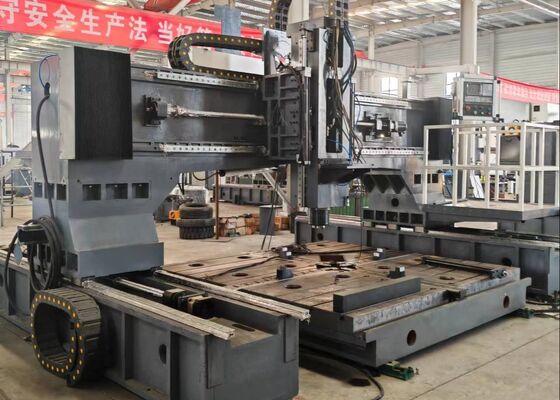

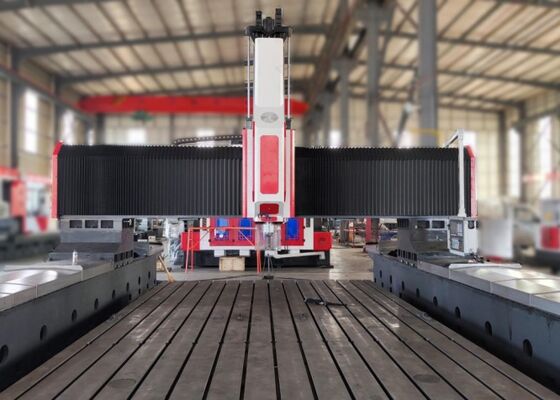

Máy phay CNC di chuyển kiểu cổng PHD4080 được sử dụng cho bộ trao đổi nhiệt
Giới thiệu sản phẩm:
Thiết bị này là máy khoan và phay CNC tốc độ cao di chuyển kiểu giàn, được thiết kế đặc biệt cho các hoạt động khoan, khai thác và phay trên các tấm thép, mặt bích, bộ trao đổi nhiệt, tấm ống, vòng xoay và các bộ phận tương tự. Hệ thống này sử dụng công nghệ khoan cacbua tốc độ cao với khả năng cung cấp chất làm mát bên trong và được trang bị nền tảng điều khiển bus KND hoặc CNC. Nó cung cấp hoạt động thân thiện với người dùng, mức độ tự động hóa cao, độ chính xác gia công vượt trội và tính linh hoạt tuyệt vời cho sản xuất khối lượng vừa và nhỏ liên quan đến nhiều loại phôi gia công.
Cấu hình sản phẩm:
| Người mẫu | PHD4080 | |
| Kích thước phôi | DàixRộng (mm) | 4000x8000 |
| Chiều rộng khe chữ T của Bàn làm việc (mm) | 28 | |
| Đầu nguồn khoan | Số lượng. | 1 hoặc 2 |
| Độ côn trục chính | BT50 | |
| Tối đa. đường kính khoan (mm) | Φ90 | |
| Tối đa. độ dày (mm) | 300 | |
| Đường kính khai thác | M3-M36 | |
| Tốc độ trục chính (r/min) | 30~3000 | |
| Công suất động cơ trục chính servo (kW) | 30/22/37 | |
| Chuyển động ngang của đầu nguồn (trục X) | Tối đa. hành trình ngang (mm) | 4000 |
| Tốc độ di chuyển ngang (r/min) | 0~6 | |
| Công suất động cơ servo cho chuyển động ngang (kW) | 3.6 | |
| Chuyển động dọc của giàn (trục Y) | Tối đa. đột quỵ thức ăn (mm) | 8000 |
| Tốc độ di chuyển thức ăn (m/phút) | 0~6 | |
| Công suất động cơ servo cấp liệu (kW) | 3,6/5,5 | |
| Chuyển động nạp ram dọc (trục Z) | Tối đa. hành trình (mm) | 1400 |
| Tốc độ di chuyển (m/phút) | 0~4 | |
| Công suất động cơ servo (kW) | 3.6 | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0,015/1000 |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C (mm) | ±0,01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Bộ thay đổi công cụ | Loại đĩa (Tùy chọn) | 24 vị trí dụng cụ |
| Kích thước tổng thể | LxWxH (m) | 13x6.9x6.2 |
Tính năng sản phẩm
1. Máy chủ yếu bao gồm bệ máy, bàn làm việc, giàn di động, đầu nguồn khoan và phay kiểu ram thẳng đứng, hệ thống thủy lực, hệ thống khí nén, hệ thống làm mát, hệ thống bôi trơn tập trung, hệ thống điều khiển điện và hệ thống vận chuyển chip tự động.
2. Bàn làm việc và giàn máy được thiết kế thành các đơn vị kết cấu độc lập, với giàn di chuyển dọc theo bệ máy kép. Cấu hình này tăng cường đáng kể độ cứng gia công, độ ổn định vận hành, độ chính xác định vị và khả năng chịu tải.
3. Bàn làm việc được sản xuất từ gang xám chất lượng cao, mang lại độ bền kết cấu đặc biệt, khả năng chống mài mòn và độ bền hoạt động lâu dài.
Bệ máy và bàn làm việc đều được chế tạo từ gang xám HT300 cường độ cao và được xử lý tôi luyện giảm ứng suất kép. Để giảm thiểu sự cộng hưởng rung trong quá trình khoan và kéo dài tuổi thọ của dụng cụ cắt cacbua, máy sử dụng thiết kế cấu trúc bàn và bàn làm việc riêng biệt, đảm bảo hiệu suất động vượt trội và độ chính xác gia công.
1. Hệ thống làm mát tuần hoàn và hút phoi tự động tích hợp giúp giảm thiểu thời gian không hoạt động một cách hiệu quả đồng thời giảm khối lượng công việc của người vận hành. Hoạt động thông thường chỉ yêu cầu tải, dỡ phôi và thay thế dụng cụ.
2. Máy được trang bị trục chính xác BT50 do Đài Loan sản xuất có chức năng làm mát bên trong và khả năng tương thích với các dụng cụ khoan cacbua. Xi lanh thay đổi công cụ bằng khí nén cho phép thay thế công cụ nhanh chóng và thuận tiện. Động cơ trục chính công suất cao được dẫn động thông qua hệ thống truyền động đai đồng bộ được điều khiển bằng servo, cung cấp dải tốc độ rộng, công suất mô-men xoắn ổn định và hiệu suất gia công tuyệt vời.
3. Máy khoan và phay CNC này được phát triển đặc biệt theo các đặc tính và yêu cầu về độ chính xác của phôi công nghiệp. Thiết kế cấu trúc nhỏ gọn và linh hoạt của nó đảm bảo hiệu quả gia công tối ưu. Cho dù xử lý các mẫu lỗ tròn hay sắp xếp lỗ tuyến tính, hệ thống đều mang lại kết quả gia công chính xác và hiệu quả, cung cấp giải pháp sản xuất có năng suất và kinh tế cao.
Máy khoan và phay tấm cổng CNC là một hệ thống gia công công nghiệp hạng nặng được thiết kế để xử lý có độ chính xác cao các bộ phận dạng tấm và các bộ phận kết cấu. Nó đặc biệt thích hợp để gia công mặt bích, đĩa, vòng, tấm phẳng và các phôi tương tự, với điều kiện độ dày vật liệu nằm trong khả năng gia công được chỉ định của máy.
Trong các cơ sở chế tạo kết cấu thép, máy này thực hiện các hoạt động khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, tạo cơ sở đáng tin cậy cho việc lắp ráp khung thép. Trong ngành năng lượng gió, nó cung cấp khả năng gia công có độ chính xác cao cho các tháp tuabin gió và các bộ phận mặt bích, đảm bảo hiệu suất kết cấu đáng tin cậy trong các điều kiện môi trường đòi hỏi khắt khe, bao gồm tải trọng gió cao và biến động nhiệt độ. Trong các ứng dụng kỹ thuật cầu, thiết bị được sử dụng để gia công dầm cầu, tấm kết nối và kết cấu đỡ, tạo ra các mối nối bền và đáng tin cậy có khả năng chịu được các điều kiện tải trọng động trong suốt thời gian sử dụng của cầu.
